メカニカル部品技術窓口
コンパクトワークサポーター（カムレバータイプ）（BJ362）
- 通常単価(税別)
- 9,931円～11,198円
- 税込単価
- 10,924円～12,318円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】ワーク変形のない保持でビビリ、歪みを防止します。カムレバータイプです。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体・ピン | シャフト | カムレバー |
|---|---|---|
| S45C 四三酸化鉄皮膜 | SCM440 四三酸化鉄皮膜 HRC50～55 | 亜鉛ダイカスト クロムメッキ |
規格表
- 注1）レバーに掛けられる許容荷重です。
- 注2）持上力とは、バネがシャフトを持上げる力です。
使用例
操作手順
（1）アンロック位置
アンロック位置の状態でワークをとりつけます。
アンロック位置の状態でワークをとりつけます。
（2）ワークのセッティング
ワークをセッティングするとシャフトが沈み込みます。
ワークをセッティングするとシャフトが沈み込みます。
（3）ロック
レバーを回しシャフトをロックします。
レバーを回しシャフトをロックします。
取付方法
取付けには位置決め用下穴（ピン用穴）が必要です。
| サイズ | d1 （0～+0.3） | Lf | P |
|---|---|---|---|
| BJ362-06001 | 10 | 7 | 12 |
| BJ362-10001 | 14 | 10.5 | 14 |
商品特長詳細
皿バネ内蔵による緩み防止機能付き。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,931円 ( 10,924円 ) | 在庫品1日目当日出荷可能 |
9,931円 ( 10,924円 ) | 在庫品1日目当日出荷可能 |
11,198円 ( 12,318円 ) | 3日目 |
11,198円 ( 12,318円 ) | 3日目 |

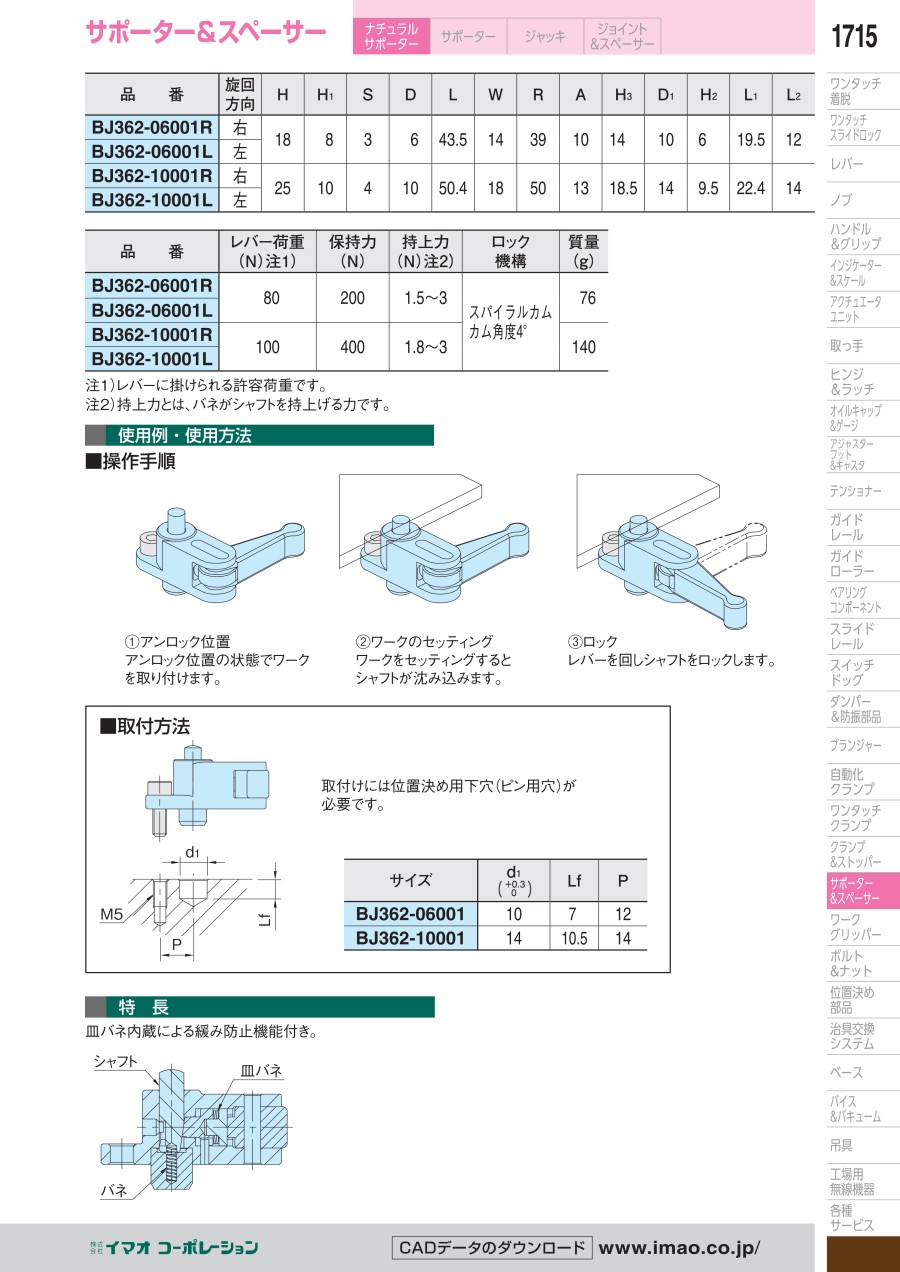

カタログ
商品担当おすすめ
コンパクトワークサポーター（カムレバータイプ）（BJ362）のレビュー
生産設備付帯部品として利用
5
5.02019/11/26
生産用治具にてワークのクランプ用途で使用しています。治具内実装環境や、ワークの形状、クランプ形態等各種の要素を考慮し種々...もっと読む
0人が参考にしています。
