イマオコーポレーション

サイドクランプ 浮き上がり防止機構付（QLSCH-H）

サイドクランプ 浮き上がり防止機構付（QLSCH-H）
  • サイドクランプ 浮き上がり防止機構付（QLSCH-H）
  • サイドクランプ 浮き上がり防止機構付（QLSCH-H）
通常単価(税別)
20,756円～27,989円
税込単価
22,832円～30,788円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フッククランプセット（フランジタイプ）（BJ130-B1）

イマオコーポレーション

フッククランプセット（フランジタイプ）（BJ130-B1）
4
通常価格(税別)： 7,348円 (税込価格：8,083円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

薄型カムサイドクランプ（QLSCL）

イマオコーポレーション

薄型カムサイドクランプ（QLSCL）
4.5
通常価格(税別)： 9,297円 (税込価格：10,227円)

通常出荷日：在庫品1日目

浮き上がり防止機構付きフリーバイスの横押しクランプです。 【特長】 ・コンパク...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

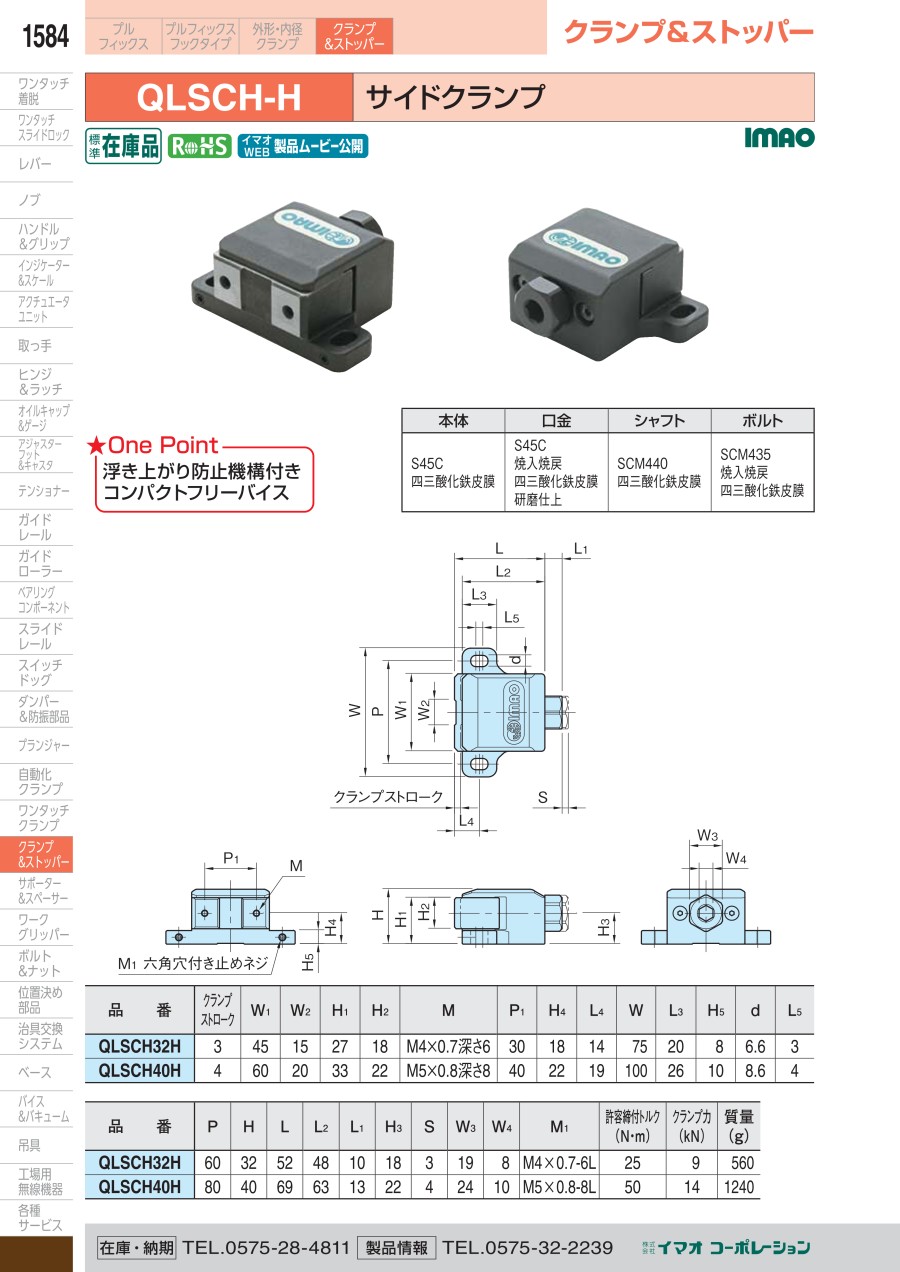

外形図

サイドクランプの寸法図
前面図

前面図

側面図

側面図

背面図

背面図

製品仕様

本体/S45C、四三酸化鉄皮膜
  • 本体：S45C、四三酸化鉄皮膜
  • 口金：S45C、焼入焼戻、四三酸化鉄皮膜、研磨仕上
  • シャフト：SCM440、四三酸化鉄皮膜
  • ボルト：SCM435、焼入焼戻、四三酸化鉄皮膜

規格表

型番クランプストロークW1W2H1H2MP1H4L4WL3H5dL5
QLSCH32H345152718M4×0.7深さ6301814752086.63
QLSCH40H460203322M5×0.8深さ840221910026108.64
型番PHLL2L1H3SW3W4M1許容締付トルク
（N・m）		クランプ力
（kN）		質量
（g）
QLSCH32H6032524810183198M4×0.7-6L259560
QLSCH40H80406963132242410M5×0.8-8L50141,240

使用例

締付け工具は六角レンチ、スパナどちらでも使用できます。

締付け工具は六角レンチ、スパナどちらでも使用できます。

六角穴付きボルトに当たるまでズレ防止ネジを締め込んでください。 クランプ時の本体の後ろ滑りを防止できます。

六角穴付きボルトに当たるまでズレ防止ネジを締め込んでください。
クランプ時の本体の後ろ滑りを防止できます。

商品特長詳細

クランプ機構がネジ式のため、カム式に比べクランプストロークが長くクランプ力がアップ 口金の先端は研磨仕上なので、ワーク仕上面のクランプも可能 クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止
  • クランプ機構がネジ式のため、カム式に比べクランプストロークが長くクランプ力がアップ
  • 口金の先端は研磨仕上なので、ワーク仕上面のクランプも可能
  • クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止
能力線図

能力線図

型番リスト

表示件数
  • 1
    • 型番
    QLSCH32H
    QLSCH40H

    クランプ力

    (N)

    ストローク S

    (mm)

    		RoHS?最小発注数量
    9000
    3
    10
    1個
    14000
    4
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,756円
    ( 22,832円 )
    3日目
    27,989円
    ( 30,788円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    浮き上がり防止機構付きフリーバイスの横押しクランプです。
    【特長】
    ・コンパクトなフリーバイスです。
    ・クランプ機構がネジ式のため、カム式に比べクランプストロークが長くクランプ力がアップします。
    ・クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。
    ・口金の先端は研磨仕上げですので、ワーク仕上面のクランプも可能です。
    【用途】
    ・締め付け工具は六角レンチ、スパナどちらでも使用可能。
    ・金属加工用治具の構成部品などに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
