イマオコーポレーション

横型トグルクランプ ロック機構付（ST-H305）

横型トグルクランプ ロック機構付（ST-H305） ST-H305U-L
この商品のFAQをみる（1件）
通常単価(税別)
2,118円
税込単価
2,330円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

横型トグルクランプ（ロック機能付） ST-H225

イマオコーポレーション

横型トグルクランプ（ロック機能付） ST-H225
0
通常価格(税別)： 3,562円 (税込価格：3,918円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

立型トグルクランプ（ロック機構付） ST-VTC207

イマオコーポレーション

立型トグルクランプ（ロック機構付） ST-VTC207
5
通常価格(税別)： 3,859円 (税込価格：4,245円)

通常出荷日：在庫品1日目

コストを抑えた横型トグルクランプ（ロック機構付）。【特長】・他製品に比べコスト...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番:

ST-H305U-L
解除
数量：
－閉じる

ST-H305U-Lの仕様・寸法情報

種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
[M5] M5
締圧力(N)
500
本体材質
[スチール] SPCC
クランプ部材質
スチール+ゴムパット
クランプ部材質（詳細）
SUM41（ボルト、ナット）+クロロプレンゴム（CR）
アーム可動範囲
93°
レバー可動範囲
180°
RoHS?
10

商品情報

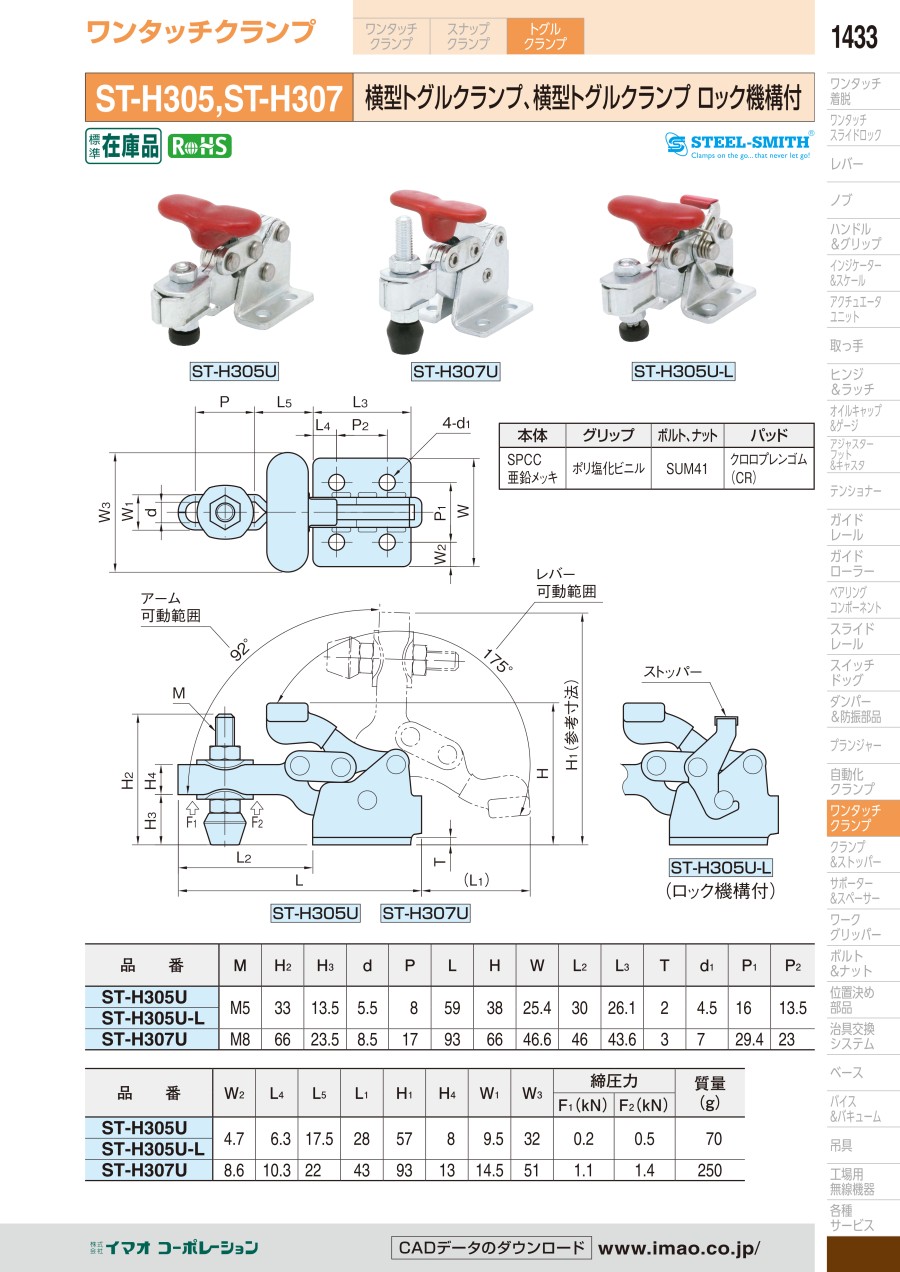

外形図

横型トグルクランプの寸法図

製品仕様

  • 本体：SPCC
  • グリップ：ポリ塩化ビニル
  • ボルト・ナット：SUM41
  • パッド：クロロプレンゴム（CR）
ST-H305U-Lの外観
ST-H305U-Lの寸法図（ロック機構付）

ロック機構付

規格表

型番MH2H3dPLHWL2L3Td1P1P2
ST-H305U-LM53313.55.58593825.43026.124.51613.5
型番W2L4L5L1H1H4W1W3締圧力
（kN）		質量
（g）
ST-H305U-L4.76.317.5285789.5320.570

型番リスト

表示件数
  • 1
    • 型番
    ST-H305U-L
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,118円
    ( 2,330円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コストを抑えた横型トグルクランプ（ロック機構付）。
    【特長】
    ・他製品に比べコストが安く押さえられる。
    ・ロック機構付きを用意
    【用途】
    ・組立、検査、溶接治具のクランプとして。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    横型トグルクランプ ロック機構付（ST-H305）の型番ST-H305U-Lのページです。 型番ST-H305U-Lに関する仕様情報を記載しております。
    横型トグルクランプ ロック機構付（ST-H305）のレビュー
    4平均満足度：4.01件のレビュー
    製品の保持に使用
    4
    満足度：4.02018/09/12
    製品の保持に使用しています。ロック機能付きであること、レバーのサイズがちょうどよかったので選びました。他の商品も探しては...もっと読む
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q先端の調整ボルトは取り外しできますか？
    A
    取り外し可能です。
