横型トグルクランプ ST-H215・ST-H225
- 通常単価(税別)
- 1,797円～1,825円
- 税込単価
- 1,977円～2,008円
工具を使用しない工具レスクランプ（ST-H215、ST-H225）。【特長】・...
詳細情報を確認する- 装着方法
- フランジベース
- 本体材質
- SPCC
- クランプ部材質
- スチール+ゴムパット
- クランプ部材質（詳細）
- SUM41（ボルト、ナット）+クロロプレンゴム（CR）
- アーム可動範囲
- 90°
- レバー可動範囲
- 70°
未確定：候補が2型番あります。
商品情報
工具を使用しない工具レスクランプ（ST-H215,ST-H225）の特長

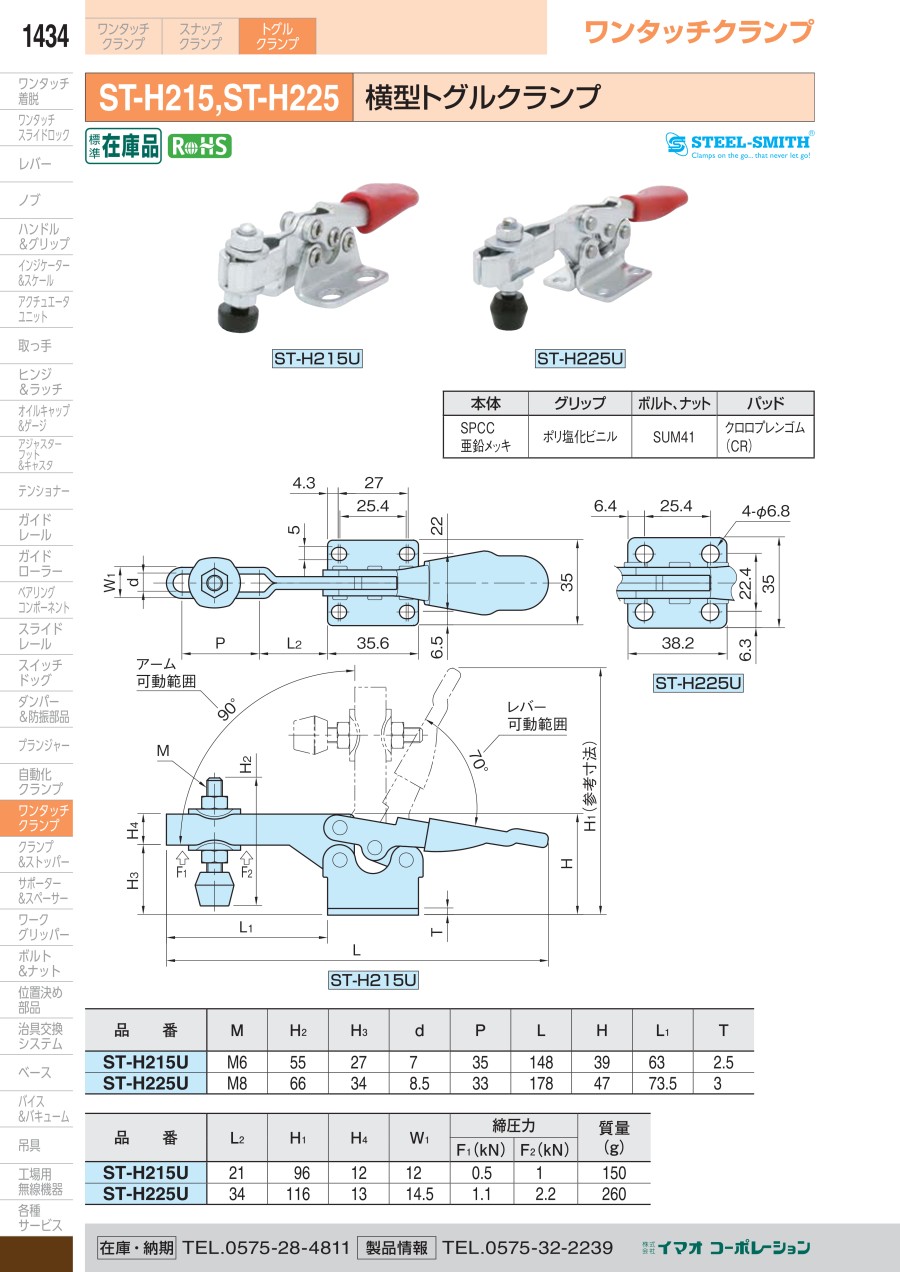

外形図（ST-H215U）
外形図（ST-H225U）
ST-H215U・ST-H225Uの寸法図
| 本体 | グリップ | ボルト、ナット | パッド |
|---|---|---|---|
| SPCC 亜鉛メッキ |
ポリ塩化ビニル | SUM41 | クロロプレンゴム（CR） |
| 品番 | M | H2 | H3 | d | P | L | H | L1 | T |
|---|---|---|---|---|---|---|---|---|---|
| ST-H215U | M6 | 55 | 27 | 7 | 35 | 148 | 39 | 63 | 2.5 |
| ST-H225U | M8 | 66 | 34 | 8.5 | 33 | 178 | 47 | 73.5 | 3 |
| 品番 | L2 | H1 | H4 | W1 | 締圧力 （kN） |
質量 （g） |
|---|---|---|---|---|---|---|
| ST-H215U | 21 | 96 | 12 | 12 | 1 | 150 |
| ST-H225U | 34 | 116 | 13 | 14.5 | 2.25 | 260 |
カタログ
商品担当おすすめ
横型トグルクランプ ST-H215・ST-H225のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクランプ先端のパッド付きボルトのみの販売はしていますか？
A
販売は行っていません。交換が必要な場合はお客様で別途ご準備頂くか、新規で製品を購入いただくことになります。
