横型トグルクランプ（ST-H206）
- 通常単価(税別)
- 1,189円
- 税込単価
- 1,308円
コストを抑えた横型トグルクランプ。【特長】・他製品に比べコストが安く押さえられ...
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M5
- 締圧力 (N)
- 500
- 本体材質
- SPCC
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 12.5
- アーム長さ L (mm)
- 29
- クランプ部材質（詳細）
- SUM41（ボルト、ナット）+クロロプレンゴム（CR）
閲覧中の商品と併せてご検討ください
－閉じる
ST-H206Uの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
[M5] M5
締圧力(N)
500
本体材質
[スチール] SPCC
クランプ部材質
スチール+ゴムパット
アーム高さ H(mm)
12.5
アーム長さ L(mm)
29
商品情報
外形図
ST-H206U
ST-H206
ST-H206HU
製品仕様
- 本体：SPCC
- グリップ：ポリ塩化ビニル
- ボルト・ナット：SUM41
- パッド：クロロプレンゴム（CR）
- 締圧力：0.5kN
- 質量：40g
ST-H206U
ST-H206HU

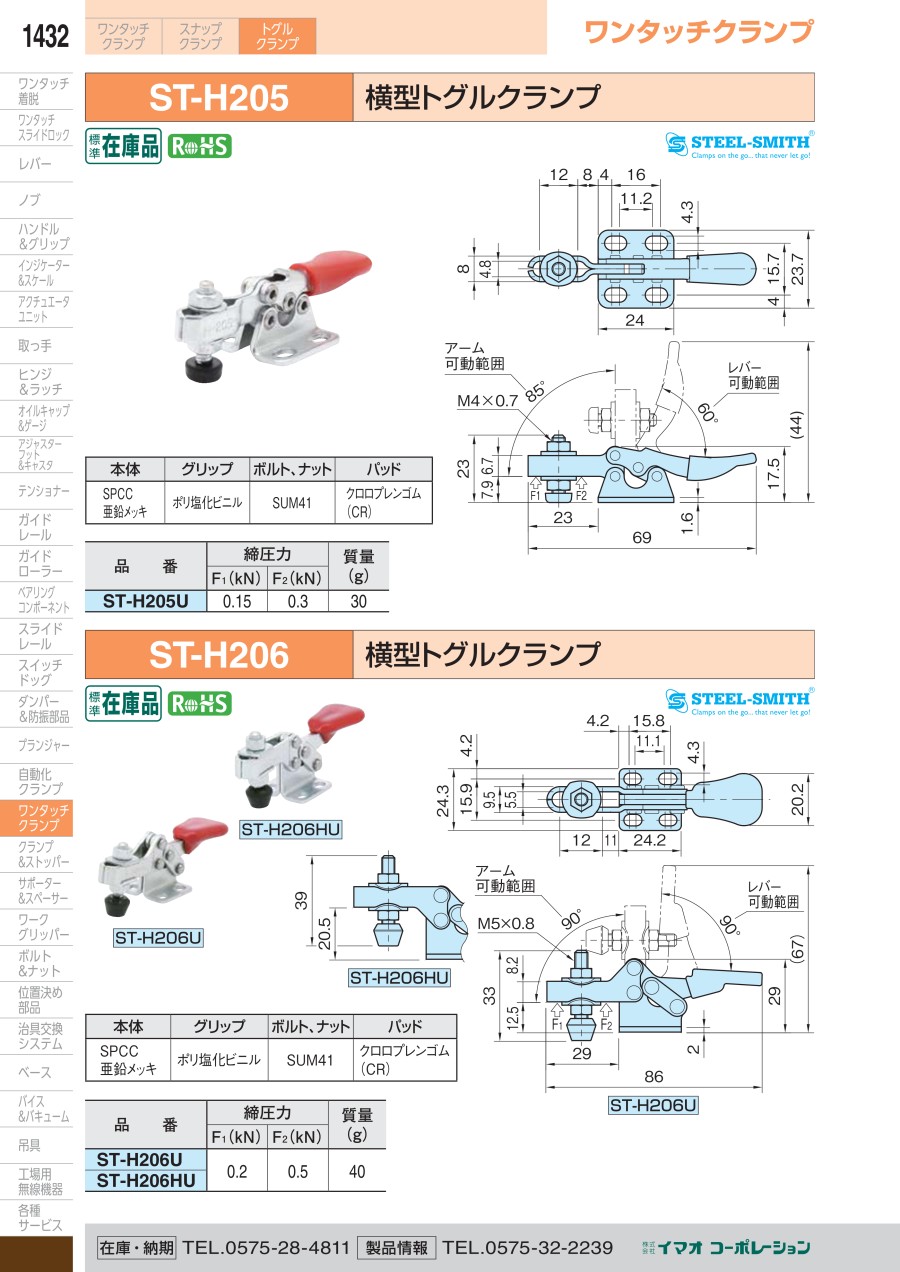

カタログ
商品担当おすすめ
横型トグルクランプ（ST-H206）の型番ST-H206Uのページです。
型番ST-H206Uに関する仕様情報を記載しております。
横型トグルクランプ（ST-H206）のレビュー
治具部品
4
4.02019/12/23
問題なく使用しています。
比較的安価。
納期が早くて助かります。
0人が参考にしています。
設備に使用
5
5.02018/10/19
塗装用セット治具にワークのクランプ用として使用しています。当社で扱うワークの形状に対し本商品が一番使い勝手が良かったため...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q先端の調整ボルトは取り外しできますか？
A
取り外し可能です。
