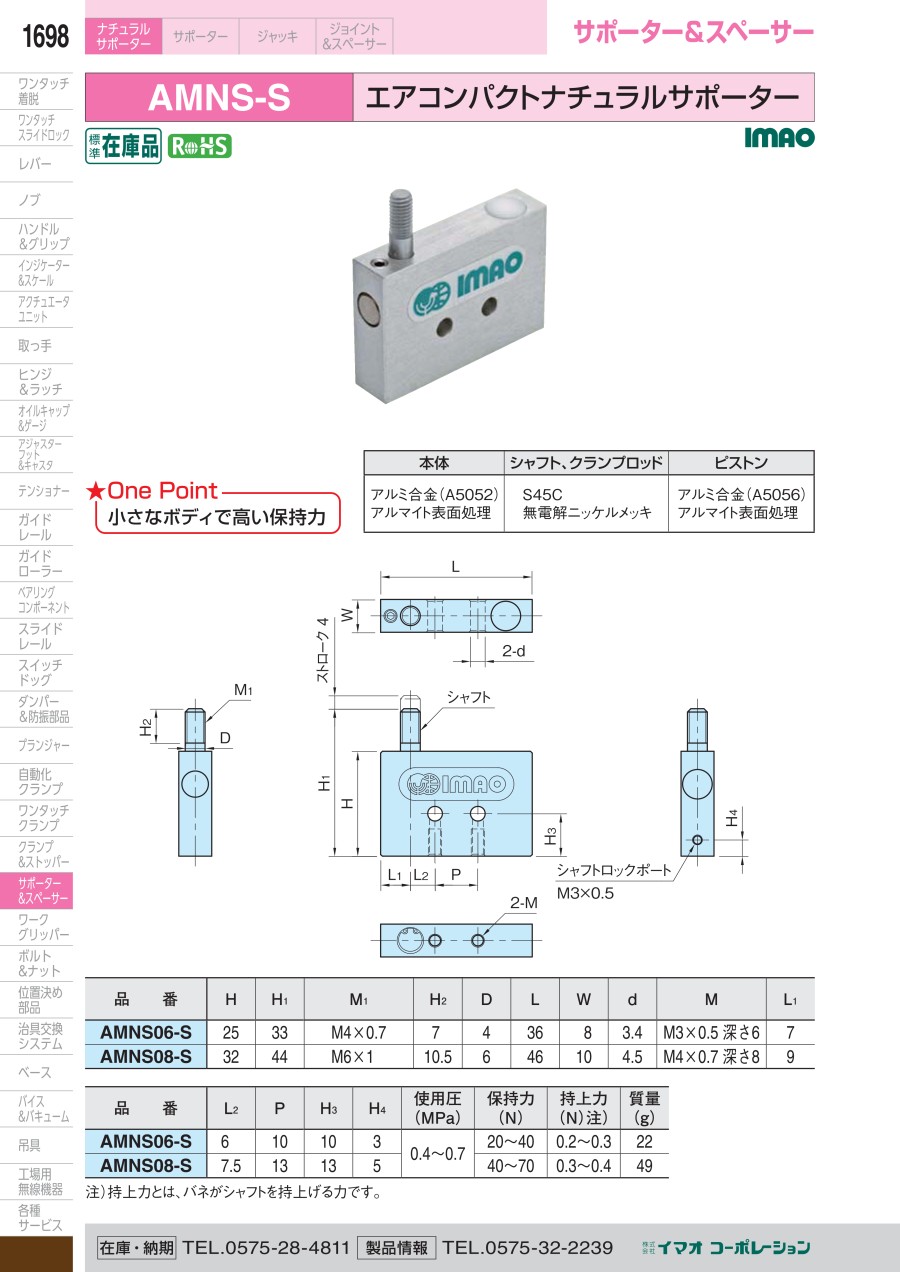

エアコンパクトナチュラルサポーター（AMNS-S）

外形図

製品仕様

規格表

注）持上力とは、バネがシャフトを持上げる力です。

使用例

使用手順

• （1）ワークをサポーターに載せます。
• （2）（1）の時、シャフトはストロークして内蔵のバネによりワークにフィットします。
• （3）別途、クランプ部品でワークをクランプします。
• （4）シャフトロックポートにエアを加圧します。
• （5）シャフトがロックされます。
• （6）エア圧を解除するとシャフトがアンロックされます。

取付方法

側面取付と、底面取付ができます。

商品特長詳細

• 小さなボディで高い保持力
• サイズがコンパクトなため、電子部品実装機などのバックアップピンとしても使用できます。

注意・禁止事項

• アクセサリーを取付ける際には、下図の様にナットで固定してください。なお、シャフトは構造上、回り止めされておりません。
• 切削液が掛かる環境でご使用される場合、スラッジの多い切削液を使われますと、動作不良や錆の原因となりますので、スラッジが除去された切削液をご使用ください。
