フレックスロケーター センター固定（テーパーブッシュ）（CP726）
- 通常単価(税別)
- 9,997円
- 税込単価
- 10,997円
【用途】・プレートの位置決め【特長】・繰り返し位置決め精度が±10ミクロンです...
詳細情報を確認する- 材質
- SCM440
- 基本形状
- ストレート
- 表面処理
- イソナイト処理（軟窒化処理）
- 内径仕様
- 円形
- 種類
- ブシュ
- 外径公差選択
- +0.031 / +0.021
- 固定サポート
- なし
- 内径寸法 (mm)
- 19
- 外径寸法 (mm)
- 32
CP726-15032の仕様・寸法情報
商品情報
外形図
規格表
| 型番 | D | H | H1 | M | 持上力 （N）注） | 質量 （g） |
|---|---|---|---|---|---|---|
| CP726-15032 | 32（+0.021～+0.031） | 20 | 9 | M10×1.5（下穴φ8.5） | 600 | 92 |
注）持上力とは、本体内蔵のバネが可動式テーパーブッシュを持上げる力です。
使用例
コンパクト／スペースを取らない圧入タイプ
商品特長詳細
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品。 シンプルな構造で低コストなのに繰り返し位置決め精度10μm。
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
製品バリエーション
フレックスロケーター センター固定（テーパーピン） 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン。フレックスロケーター センター固定（テーパーブッシュ）とセット品です
ワンタッチフレックスロケーター 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン。 ワンタッチフレックスロケーター（テーパーカムブッシュ）とセット品です
ワンタッチフレックスロケーター（テーパーカムブッシュ） 特長：アンクランプ位置・クランプエンド位置は、360°内に2箇所 作業性に合わせ、どちらの位置でも使用可能

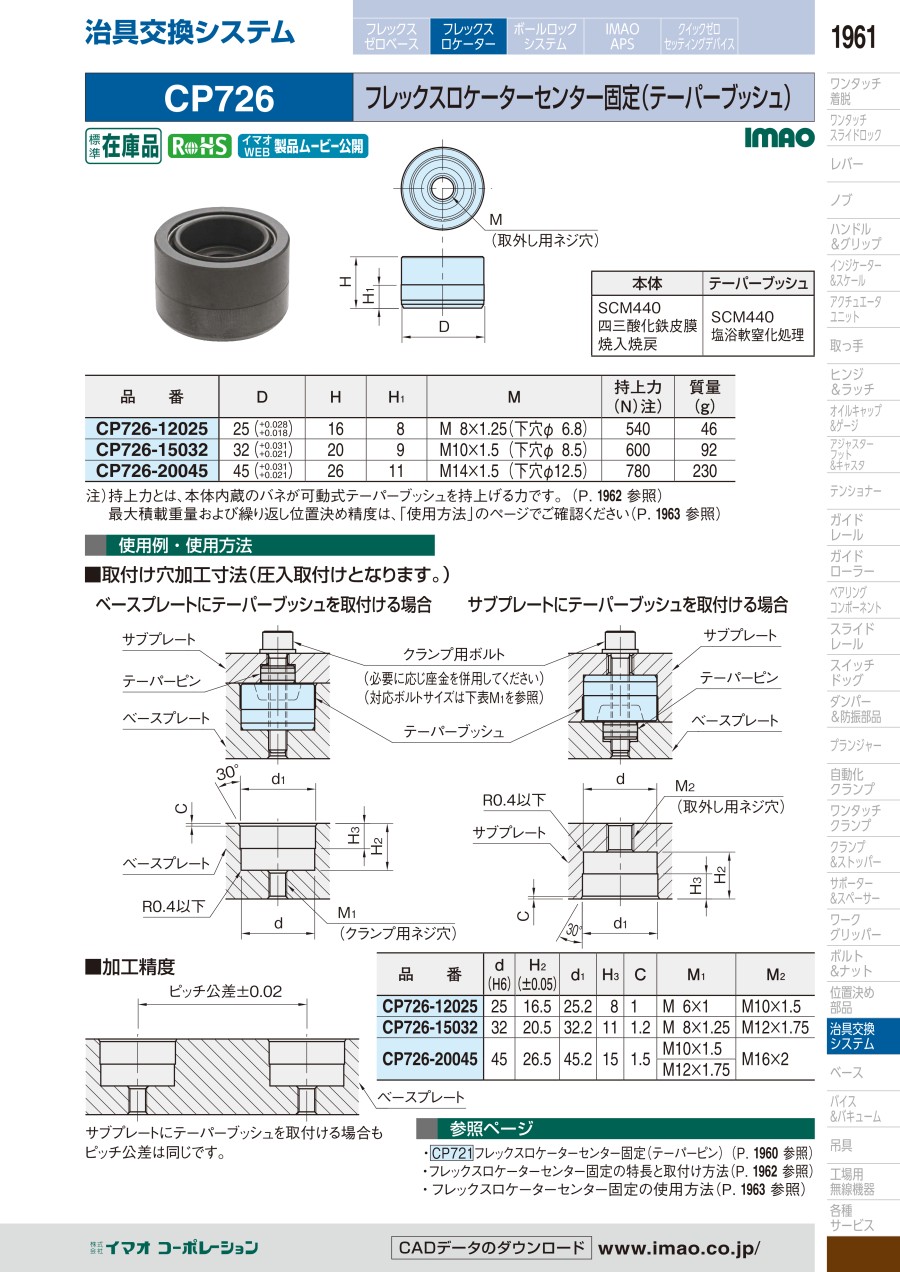

カタログ
