フレックスロケーター（テーパーブッシュ） CP725
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
CP725-16032の仕様・寸法情報
材質
[スチール] SCM440
基本形状
フランジ付
表面処理
[イソナイト処理] イソナイト処理（軟窒化処理）
内径仕様
[円形] 円形
種類
ブシュ
外径公差選択
g6
固定サポート
なし
内径寸法(mm)
12
商品情報
外形図
規格表
| 型番 | D （g6） | H | D1 | H1 | M | H2 | M1 | Dp | 持上力 （N）注） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| CP725-16032 | 32 | 6.5 | 20 | 7 | M3 | 3 | M3×0.5 | 25.5 | 110 | 60 |
注）持上力とは、本体内蔵のバネが可動式テーパブッシュを持上げる力です。
商品特長詳細
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品。シンプルな構造で低コストなのに繰り返し位置決め精度10μm。
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
低コストで高精度-ボルト固定タイプ
製品バリエーション
フレックスロケーター（テーパーピン） 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロンです。 フレックスロケーター（テーパーブッシュ）とセットで使用可能
フレックスロケーター センター固定（テーパーブッシュ） 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン フレックスロケーター センター固定（テーパーピン）とセット品です

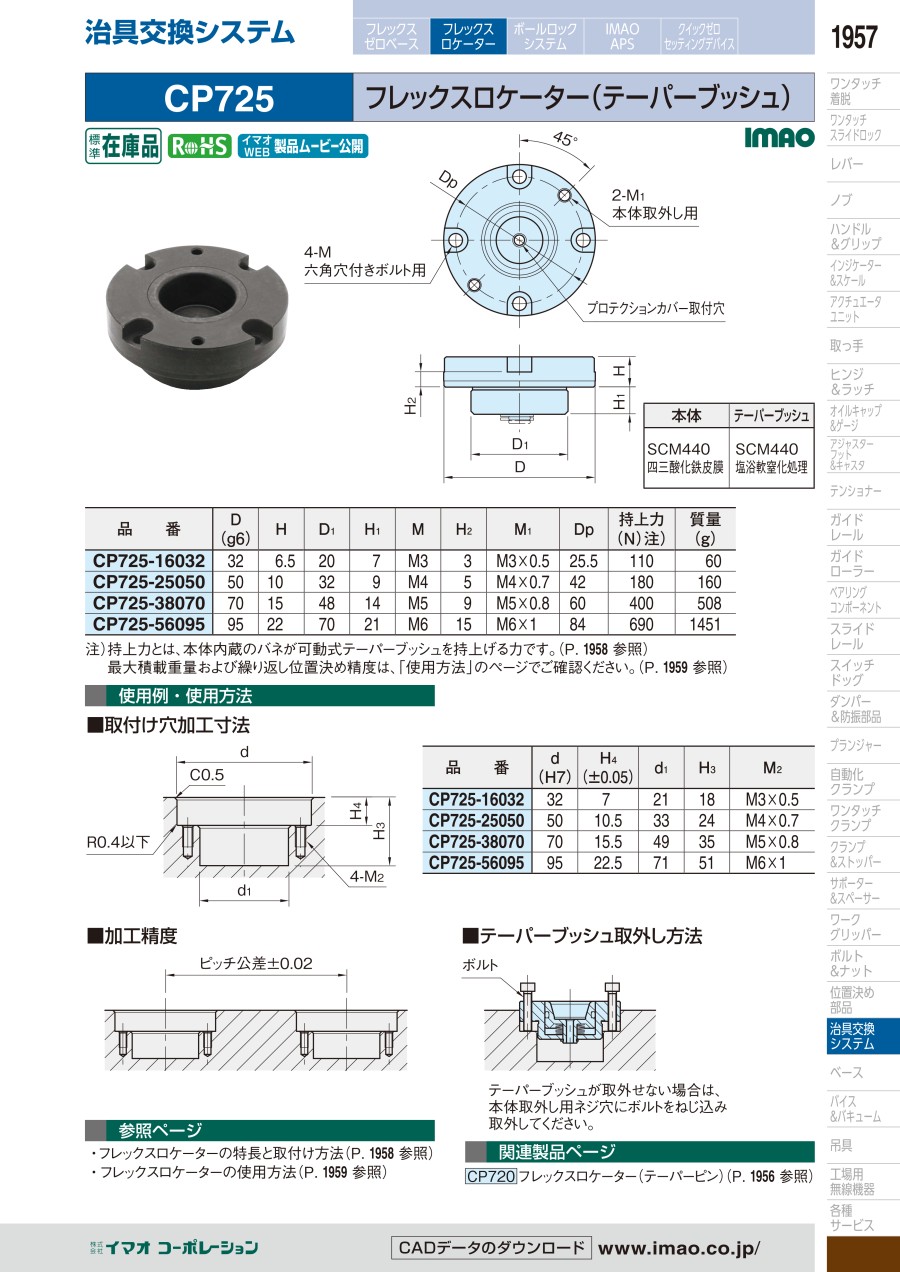

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
フレックスロケーター（テーパーブッシュ） CP725の型番CP725-16032のページです。
型番CP725-16032に関する仕様情報を記載しております。
フレックスロケーター（テーパーブッシュ） CP725のレビュー
段取り替えの多い機械に
5
5.02023/03/31
2個機械の嵩上げ台に取り付けました。載せる治具すべてにテーパーピンを付けたので段取り替えが楽になりました。
0人が参考にしています。
