イマオコーポレーション

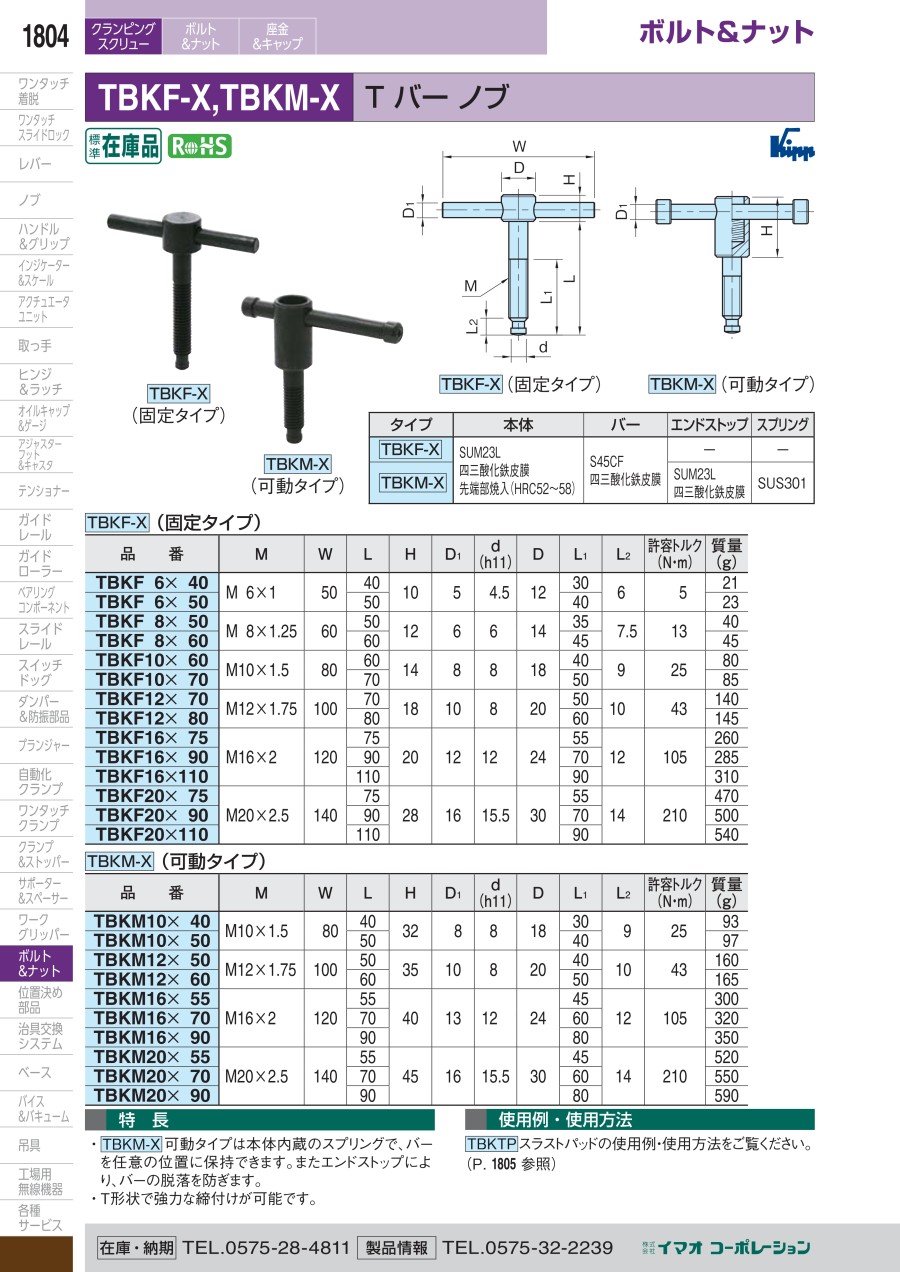

ボルト&ナット Tバーノブ（TBKF-X・TBKM-X）

Name: ボルト&ナット Tバー ノブ（TBKF-X・TBKM-X）
Brand: イマオコーポレーション
SKU: 221005350110
Rating: 5 (3 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 1,505円～6,877円

税込単価: 1,656円～7,565円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

パッド（CL-FSS）

通常価格(税別)： 332円 (税込価格：365円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スラストパッド（Tバーノブ用）

通常価格(税別)： 387円 (税込価格：426円)

通常出荷日：在庫品1日目

【特長】・TBKM-X可動タイプは本体内蔵のスプリングで、バーを任意の位置に保...

詳細情報を確認する

種類
グラブスクリュー
ねじ材質
SUM23L

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじ径 × ピッチ

長さ L

(mm)

高さ H

(mm)

RoHS?

最小発注数量

6×1	40	10	10	1個
6×1	50	10	10	1個
8×1.25	50	12	10	1個
8×1.25	60	12	10	1個
10×1.5	60	14	10	1個
10×1.5	70	14	10	1個
12×1.75	70	18	10	1個
12×1.75	80	18	-	1個
16×2	75	20	10	1個
16×2	90	20	10	1個
16×2	110	20	-	1個
20×2.5	75	28	10	1個
20×2.5	90	28	10	1個
20×2.5	110	28	10	1個
10×1.5	40	32	10	1個
10×1.5	50	32	10	1個
12×1.75	50	35	10	1個
12×1.75	60	35	10	1個
16×2	55	40	10	1個
16×2	70	40	10	1個
16×2	90	40	10	1個
20×2.5	55	45	10	1個
20×2.5	70	45	10	1個
20×2.5	90	45	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,505円 ( 1,656円 )	3日目
1,505円 ( 1,656円 )	3日目
1,641円 ( 1,805円 )	在庫品1日目当日出荷可能
1,755円 ( 1,931円 )	3日目
2,065円 ( 2,272円 )	3日目
2,166円 ( 2,383円 )	3日目
2,901円 ( 3,191円 )	3日目
2,601円 ( 2,861円 )	4日目
3,523円 ( 3,875円 )	3日目
3,609円 ( 3,970円 )	3日目
3,554円 ( 3,909円 )	4日目
4,820円 ( 5,302円 )	3日目
5,162円 ( 5,678円 )	3日目
5,329円 ( 5,862円 )	4日目
3,084円 ( 3,392円 )	3日目
3,084円 ( 3,392円 )	3日目
3,271円 ( 3,598円 )	3日目
3,356円 ( 3,692円 )	3日目
4,653円 ( 5,118円 )	3日目
4,737円 ( 5,211円 )	3日目
4,994円 ( 5,493円 )	3日目
6,174円 ( 6,791円 )	3日目
6,431円 ( 7,074円 )	3日目
6,877円 ( 7,565円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・TBKM-X可動タイプは本体内蔵のスプリングで、バーを任意の位置に保持できます
・エンドストップにより、バーの脱落を防ぎます
・T形状で強力な締付けが可能です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
スラストパッド（Tバーノブ用）
イマオコーポレーション
ノブパッド付きクランプボルト（CBWP）
イマオコーポレーション
スラストパッド付きボルト（BJ746）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
