イマオコーポレーション

ボールロックピン（BJ774-SUS）

Name: ボールロックピン（BJ774-SUS）
Brand: イマオコーポレーション
SKU: 221005348960
Rating: 4.4 (5 reviews)

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 2,431円～6,199円

税込単価: 2,674円～6,819円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

差込ピン（BJ820）

通常価格(税別)： 2,149円 (税込価格：2,364円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールロックT型ピン（BJ773-SUS）

4.5

通常価格(税別)： 4,857円 (税込価格：5,343円)

通常出荷日：在庫品1日目

抜き差しのみのシンプルなボールロックピン。【特長】・頻繁に繰り返される加工物と...

詳細情報を確認する

種類
ピンタイプ
シャンク材質(型番)
SUS630

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

シャンク : SUS630、酸化（不動態）皮膜、研磨仕上げ
ボール : SUS440C

規格表

型番	D			D₁ (±0.3)	L			L₁ (±1)	A	D₂	H	質量 (g)
型番	(	-0.03 -0.13	)	D₁ (±0.3)	(	+0.5 0	)	L₁ (±1)	A	D₂	H	質量 (g)
BJ774-05010-SUS	5			5.2	10			5.6	25	9.5	13	21
BJ774-05015-SUS					15							22
BJ774-05020-SUS					20							23
BJ774-05025-SUS					25							24
BJ774-05030-SUS					30							25
BJ774-06015-SUS	6			6.8	15			8	25	9.5	13	23
BJ774-06020-SUS					20							24
BJ774-06025-SUS					25							25
BJ774-06030-SUS					30							27
BJ774-06040-SUS					40							29
BJ774-06050-SUS					50							31
BJ774-08020-SUS	8			9.3	20			8.5	25	11	13	30
BJ774-08025-SUS					25							33
BJ774-08030-SUS					30							36
BJ774-08040-SUS					40							39
BJ774-08050-SUS					50							43
BJ774-08060-SUS					60							47
BJ774-08070-SUS					70							52
BJ774-08080-SUS					80							56
BJ774-08090-SUS					90							61
BJ774-08100-SUS					100							65
BJ774-10025-SUS	10			11.5	25			9	25	12.7	13	44
BJ774-10030-SUS					30							47
BJ774-10040-SUS					40							53
BJ774-10050-SUS					50							60
BJ774-10060-SUS					60							66
BJ774-10070-SUS					70							72
BJ774-10080-SUS					80							78
BJ774-10090-SUS					90							84
BJ774-10100-SUS					100							90
BJ774-12030-SUS	12			13.8	30			12.5	25	15.9	14	65
BJ774-12040-SUS					40							75
BJ774-12050-SUS					50							85
BJ774-12060-SUS					60							94
BJ774-12070-SUS					70							103
BJ774-12080-SUS					80							112
BJ774-12090-SUS					90							121
BJ774-12100-SUS					100							130
BJ774-16050-SUS	16			18.5	50			16.5	35	19	14	140
BJ774-16060-SUS					60							156
BJ774-16070-SUS					70							172
BJ774-16080-SUS					80							188
BJ774-16090-SUS					90							204
BJ774-16100-SUS					100							220

使用例

ボールはスプリングによって作動。

技術情報・設計アイデア

サイズ	推奨穴内径（0～+0．1）	着脱時抵抗力（N）	最小ニ面せん断力（kN）
BJ774-05	5	9～31	25
BJ774-06	6	9～31	36
BJ774-08	8	9～31	69
BJ774-10	10	26～62	107
BJ774-12	12	44～97	154
BJ774-16	16	66～133	275

型番リスト

表示件数

型番

ピン長さ L

(mm)

ピン外径 D

(φ)

RoHS?

最小発注数量

10	5	10	1個
25	5	10	1個
30	5	10	1個
15	6	10	1個
20	6	10	1個
25	6	10	1個
40	6	10	1個
20	8	10	1個
25	8	10	1個
70	8	10	1個
90	8	10	1個
100	8	10	1個
25	10	10	1個
30	10	10	1個
50	10	10	1個
70	10	10	1個
80	10	10	1個
90	10	10	1個
30	12	10	1個
60	12	10	1個
70	12	10	1個
90	12	10	1個
100	12	10	1個
70	16	10	1個
80	16	10	1個
90	16	10	1個
100	16	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,449円 ( 2,694円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	在庫品1日目当日出荷可能
2,634円 ( 2,897円 )	在庫品1日目当日出荷可能
2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,194円 ( 3,513円 )	在庫品1日目当日出荷可能
3,194円 ( 3,513円 )	在庫品1日目当日出荷可能
3,301円 ( 3,631円 )	在庫品1日目当日出荷可能
2,431円 ( 2,674円 )	4日目
3,137円 ( 3,451円 )	3日目
3,622円 ( 3,984円 )	在庫品1日目当日出荷可能
3,622円 ( 3,984円 )	在庫品1日目当日出荷可能
3,399円 ( 3,739円 )	3日目
3,272円 ( 3,599円 )	3日目
3,699円 ( 4,069円 )	3日目
3,628円 ( 3,991円 )	3日目
4,263円 ( 4,689円 )	在庫品1日目当日出荷可能
4,289円 ( 4,718円 )	3日目
4,389円 ( 4,828円 )	3日目
4,599円 ( 5,059円 )	3日目
4,899円 ( 5,389円 )	3日目
5,686円 ( 6,255円 )	3日目
5,889円 ( 6,478円 )	3日目
5,882円 ( 6,470円 )	3日目
6,199円 ( 6,819円 )	3日目

詳細情報

基本情報

基本情報

抜き差しのみのシンプルなボールロックピン。
【特長】
・頻繁に繰り返される加工物とパーツなどの接合をスピーディにワンタッチ操作で完全固定・分離可能。
・オールステンレス製。
・付属のケーブルを利用すれば、探す手間・紛失などなく作業効率が向上。
【用途】
・位置決め、仮止め用として。
・ボルトやリベットの代用品として、一時的な分離を迅速に行う場合や一度固定したら分離しない場合の使用に最適。

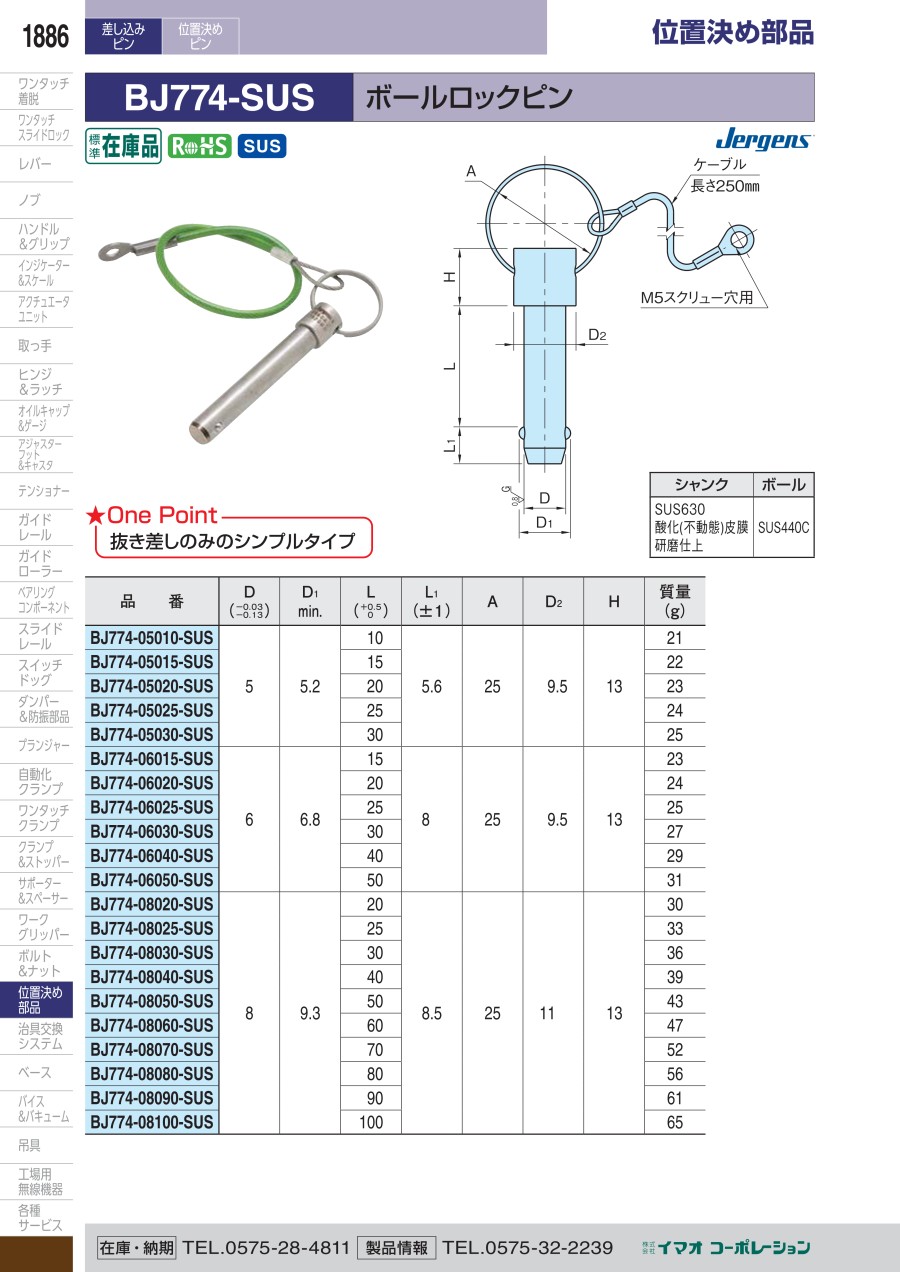

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールロックピン（樹脂グリップタイプ）（BLP-SUS）
ボタンが大きく操作しやすいボールロックピンです
イマオコーポレーション
【ワンタッチ着脱】ボタンロッククランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です
ＳＵＮＣＯ
六角穴付きボルトステンレス表面処理なし全ねじ
M寸「1.6～42」、長さ「2.5～610mm」まで、合計「3,500点」を品揃え

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックピン（BJ774-SUS）のレビュー

4.4平均満足度：4.45件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

ワーク固定用途

満足度：5.02020/02/27

自社製品に対する得意先様搬送時固定用途で利用しています。製品のサイズや形状に応じ同メーカー品である型番：BJ773-10...もっと読む

0人が参考にしています。

外装パネル位置決め

満足度：4.02019/09/23

外装パネルの位置決めに使ってみました。抜き差しは容易ですが、もう少ししっかりと抜け落ちにくいと今の目的にはあっています...もっと読む

0人が参考にしています。

治具の取り外しの際の位置決めに使用

満足度：4.02018/09/12

治工具がいらないところがよいと思い選びました。ねじの取り付けでねじのサイズが小さいので強度的に少し疑問符がつきます。もう...もっと読む

0人が参考にしています。

自社製品の部品の一部

満足度：5.02018/08/31

注文してからすぐに商品が届きました。使いかっても良くまたリピートしたいと思います。

0人が参考にしています。

自社製品の一部品として使用

満足度：4.02018/06/27

自社製品の一部品として使用しています。作業上比較的に脱着頻度の多い部位の固定に利用しています。抜き差しのみのシンプルな機...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QBJ774-Nという品番はありますか？

旧品番です。この品番は廃番です。
