ワンタッチフレックスロケーター（テーパーピン、ストレートピン）（CP722）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CP722-0840R-06Nの仕様・寸法情報
商品情報
外形図
CP722-0840R-06
CP722-0840R-06N
製品仕様
材質
| 本体、シャフト | テーパーピン | レバー | ピン |
|---|---|---|---|
| SCM440 四三酸化鉄皮膜 | SCM440 イソナイト処理 （軟窒化処理） | 亜鉛ダイカスト ZDC1 塗装 シルバーグレー | SUS304 |
規格表
| 型番 | タイプ | クランプ力 （N） | 持上力 （N）注） | 質量 （g） | 適用テーパーカムブッシュ |
|---|---|---|---|---|---|
| CP722-0840R-06 | テーパーピン | 600 | 100 | 220 | CP727-0840R |
| CP722-0840R-06N | ストレートピン | 700 | ー | 215 |
注）持上力とは、本体内蔵のバネが可動式テーパーピンを持上げる力です。
使用例
サブプレートの水平取付け
※レバーまたはノブを持ってのサブプレート取付け取外しは行わないでください。
CP722
CP723
サブプレートの垂直取付け
垂直取付け時、繰返し位置決め精度20μm。
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP722 | 0840R | 400 |
| CP727 | ||
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP723 | 0632R | 120 |
| CP727 | 0840R | 400 |
※最大積載荷重とは、サブプレート、治具、ワークの合計荷重です。
※最大積載荷重とは、テーバーピン、テーバーカムブッシュを各2個使用した時の値です。
選定サポート情報
取付け穴加工寸法
10mmのプレートに取付ける場合
10mmを超え、22mmまでのプレートに取付ける場合は、ザグリ穴を設けてください。
商品特長詳細
・テーパー部のはめ合いにより位置決めを行います。
・ピンがテーパーカムブッシュ内部のカム面に当たりスプリングを圧縮させ可動テーパーピンが沈み込み、プレート面が密着します。
※CP722-0840R-06Nストレートピンタイプは、位置決め機能がありません。
CP722ワンタッチフレックスロケーターレバータイプのアンクランプ位置・クランプ位置は、360°内に2箇所あります。
作業性に合わせ、どちらの位置でも使用できます。
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品！ シンプルな構造で低コストなのに繰り返し位置決め精度10μm！
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
製品比較情報
ワンタッチフレックスロケーター（テーパーカムブッシュ） 特長：アンクランプ位置・クランプエンド位置は、360°内に2箇所 作業性に合わせ、どちらの位置でも使用可能
エアフレックスロケーター（ロケートピン） 用途：プレート、ユニット等の位置決め 特長：繰り返し位置決め精度が±10ミクロン。エアフレックスロケーター（ロケートブッシュ）とセット品です。
フレックスロケーター センター固定（テーパーブッシュ） 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン フレックスロケーター センター固定（テーパーピン）とセット品です

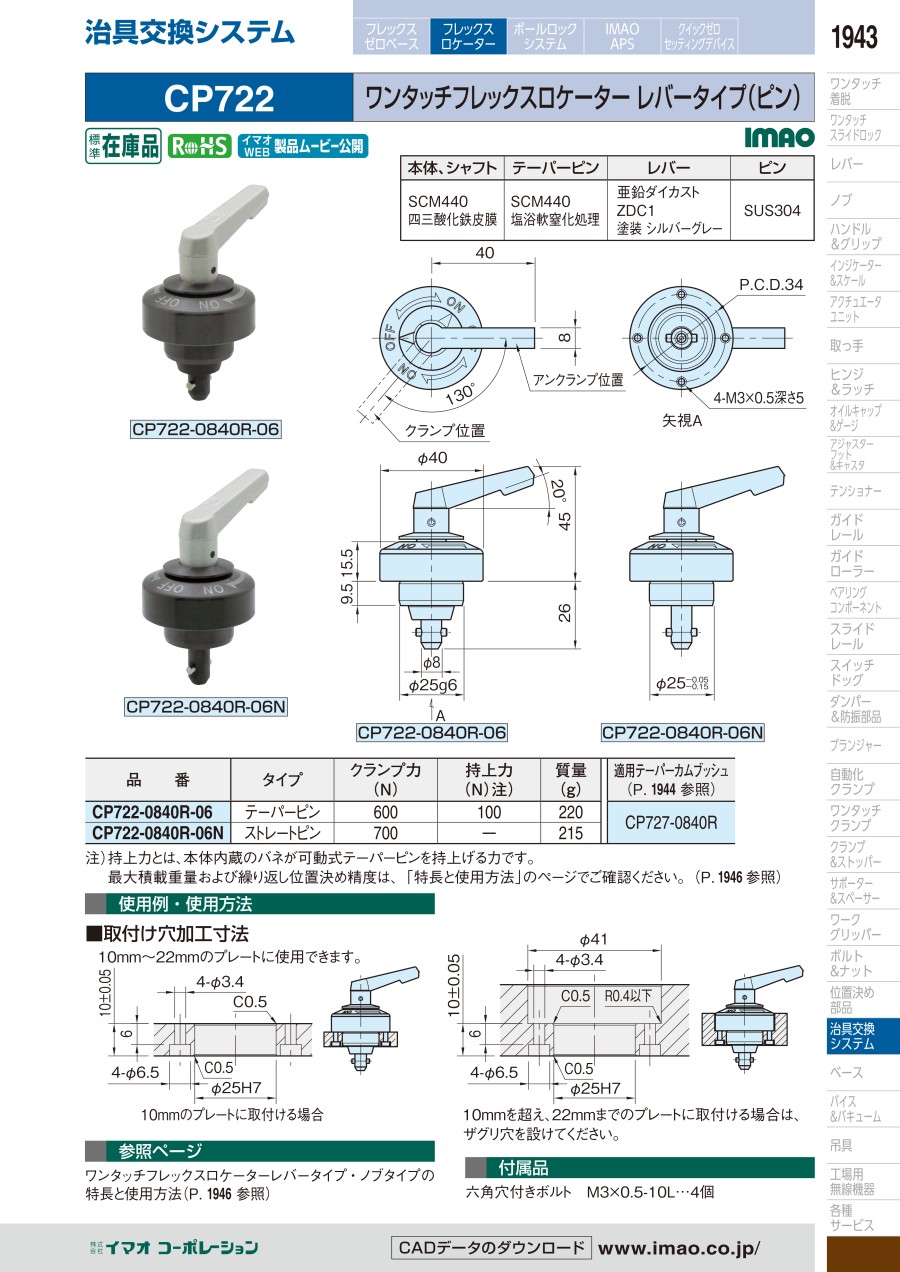

カタログ
