フレックスロケーター センター固定（テーパーピン）（CP721）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
CP721-20045の仕様・寸法情報
特性・用途
該当なし
材質
[スチール] SCM440
基本形状
ツバ付
表面処理
[イソナイト処理] イソナイト処理（軟窒化処理）
内径仕様
[円形] 円形
種類
ピン
外径公差選択
p6
固定サポート
なし
内径寸法(mm)
14
外径寸法(mm)
20
適用テーパブッシュ
CP726-20045
導入側形状
ボルト止め穴付
導入側断面形状
丸
導入側先端形状
テーパ

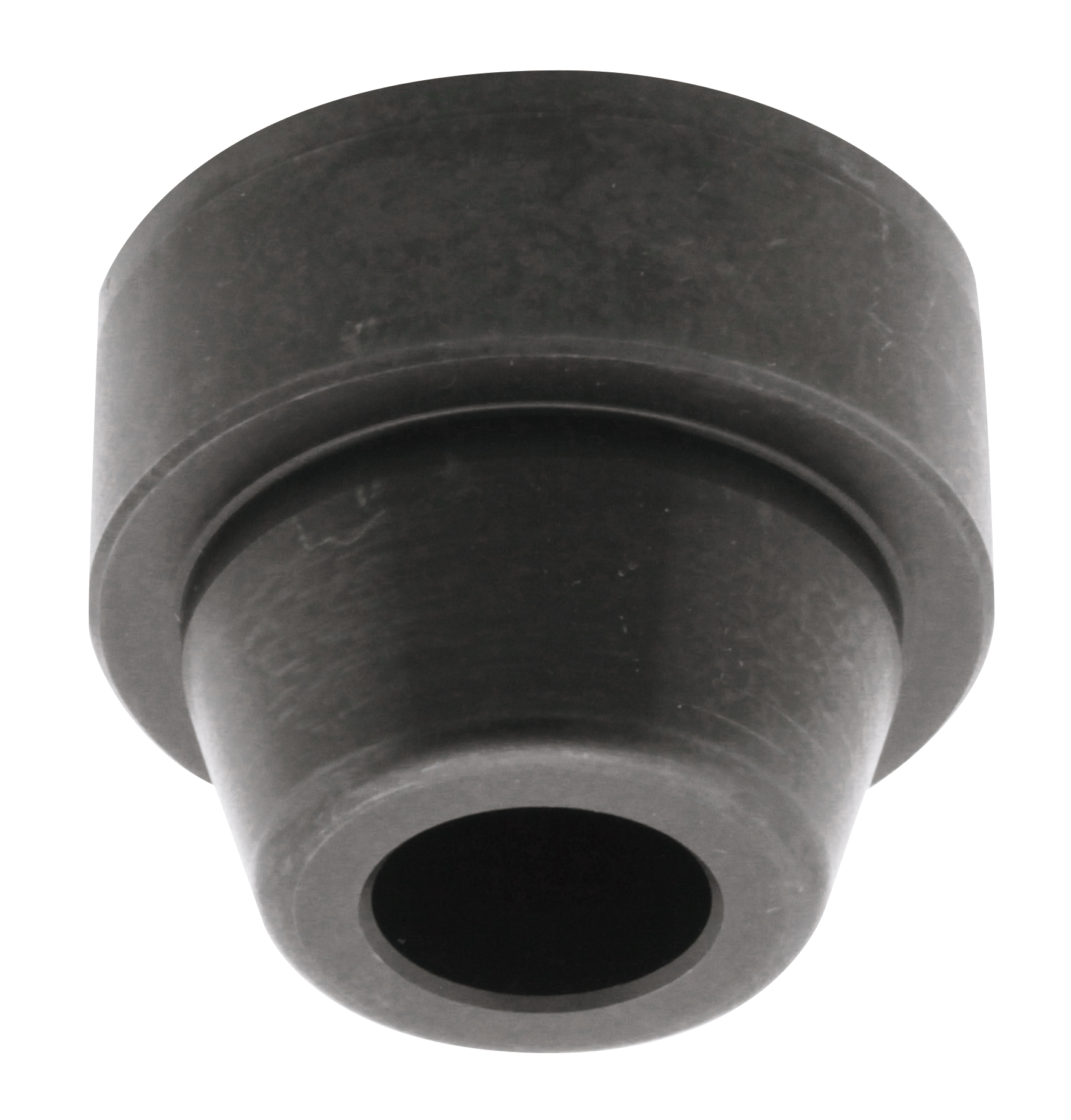

商品情報

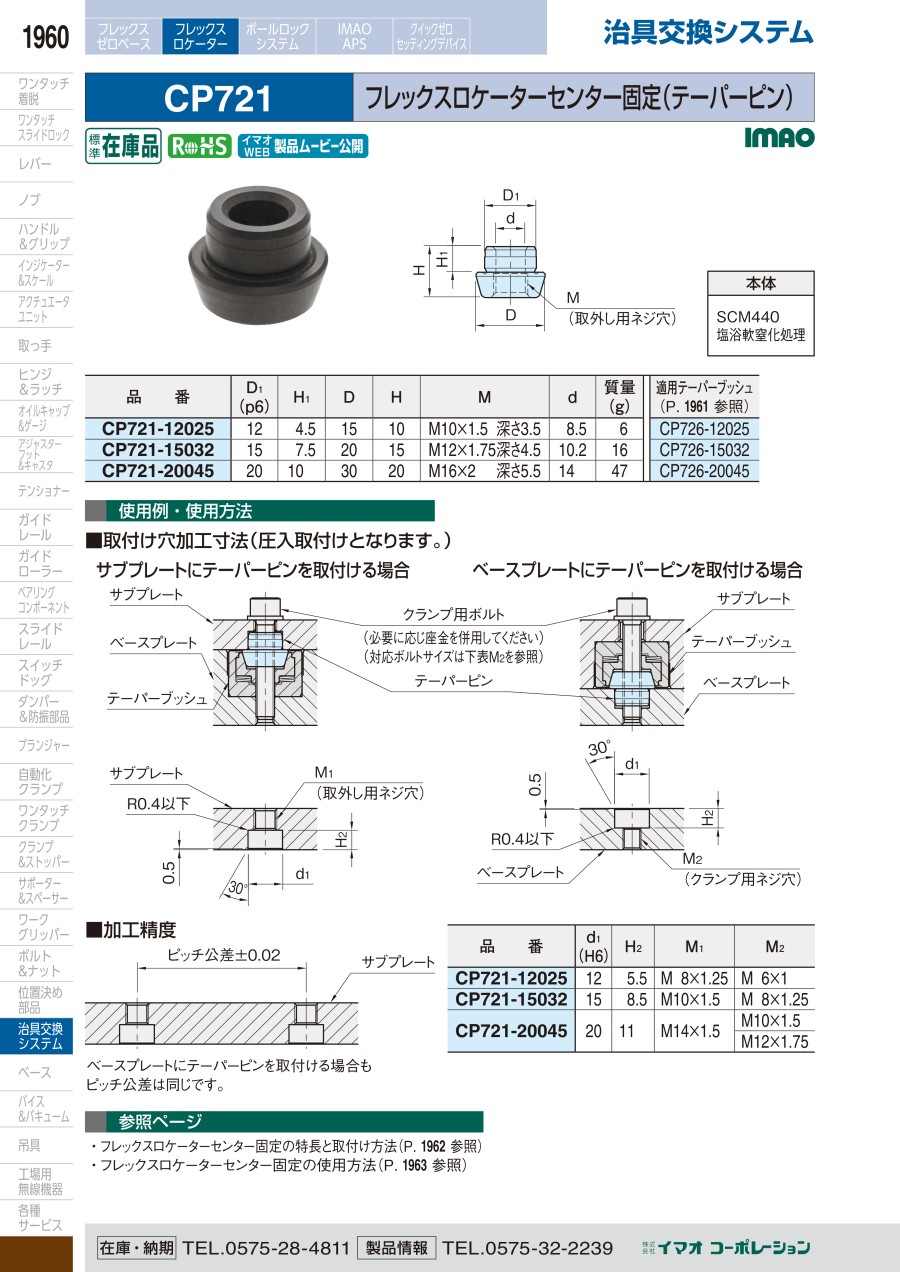

外形図
製品仕様
- 本体：SCM440／塩浴軟窒化処理
規格表
| 型番 | D1（p6） | H1 | D | H | M | d | 質量（g） | 適用テーパーブッシュ |
|---|---|---|---|---|---|---|---|---|
| CP721-20045 | 20 | 10 | 30 | 20 | M16×2 深さ5.5 | 14 | 47 | CP726-20045 |
使用例
コンパクト。スペースを取らない圧入タイプ
商品特長詳細
- フレックスロケーター
治具を短時間で正確に取り付けられる位置決め部品！ シンプルな構造で低コストなのに繰り返し位置決め精度10μm！
- 装置の段取り中の装置停止時間を短くできる。
- 位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。
- 従来品よりもコスト安。
選定サポート情報
ワンタッチフレックスロケーター 用途：プレートの位置決め 特長：繰り返し位置決め精度が±10ミクロン。 ワンタッチフレックスロケーター（テーパーカムブッシュ）とセット品です
ワンタッチフレックスロケーター（テーパーカムブッシュ） 特長：アンクランプ位置・クランプエンド位置は、360°内に2箇所 作業性に合わせ、どちらの位置でも使用可能
エアフレックスロケーター（ロケートピン） 用途：プレート、ユニット等の位置決め 特長：繰り返し位置決め精度が±10ミクロン。エアフレックスロケーター（ロケートブッシュ）とセット品です。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
フレックスロケーター センター固定（テーパーピン）（CP721）の型番CP721-20045のページです。
型番CP721-20045に関する仕様情報を記載しております。
