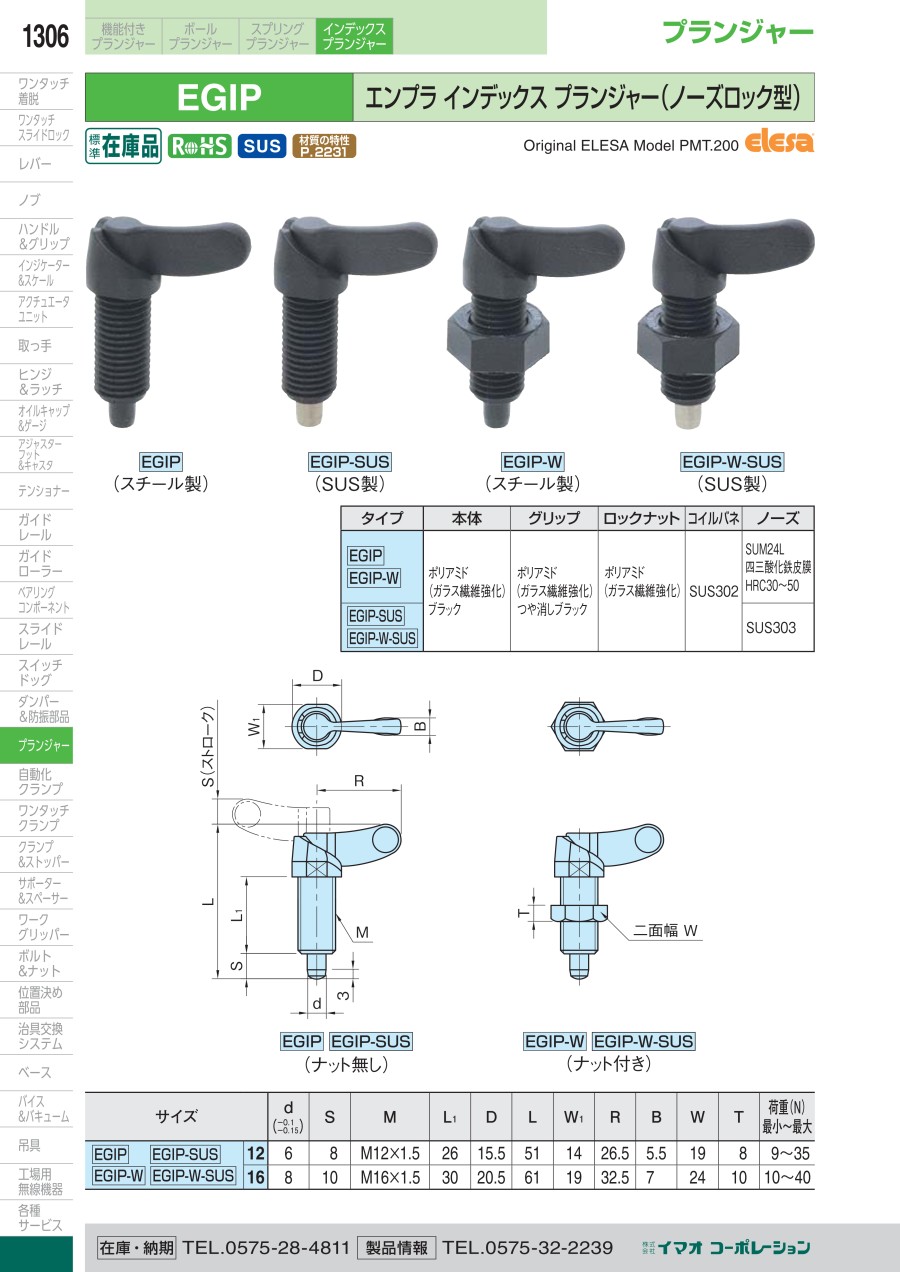

エンプラ インデックス プランジャー（ノーズロック型）（EGIP）
- 通常単価(税別)
- 979円～2,036円
- 税込単価
- 1,077円～2,240円
樹脂製ノーズロック型インデックスプランジャーです。【特長】・ボディーが樹脂製のため軽量です・EGIP-...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ボディーが樹脂製のため軽量
EGIP（スチール製）の外観
EGIP - SUS（SUS製）の外観
EGIP - W（スチール製）の外観
EGIP - W - SUS（SUS製）の外観
寸法図
EGIP、EGIP - SUS（ナット無し）の寸法図
EGIP - W、EGIP - W - SUS（ナット付き）の寸法図
| サイズ | d (-0.1-0.15) | S | M | L1 | D | L | W1 | R | B | W | T | 荷重(N) 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EGIP EGIP-SUS | 12 | 6 | 8 | M12×1.5 | 26 | 15.5 | 51 | 14 | 26.5 | 5.5 | 19 | 8 | 9～35 |
| EGIP-W EGIP-W-SUS | 16 | 8 | 10 | M16×1.5 | 30 | 20.5 | 61 | 19 | 32.5 | 7 | 24 | 10 | 10～40 |

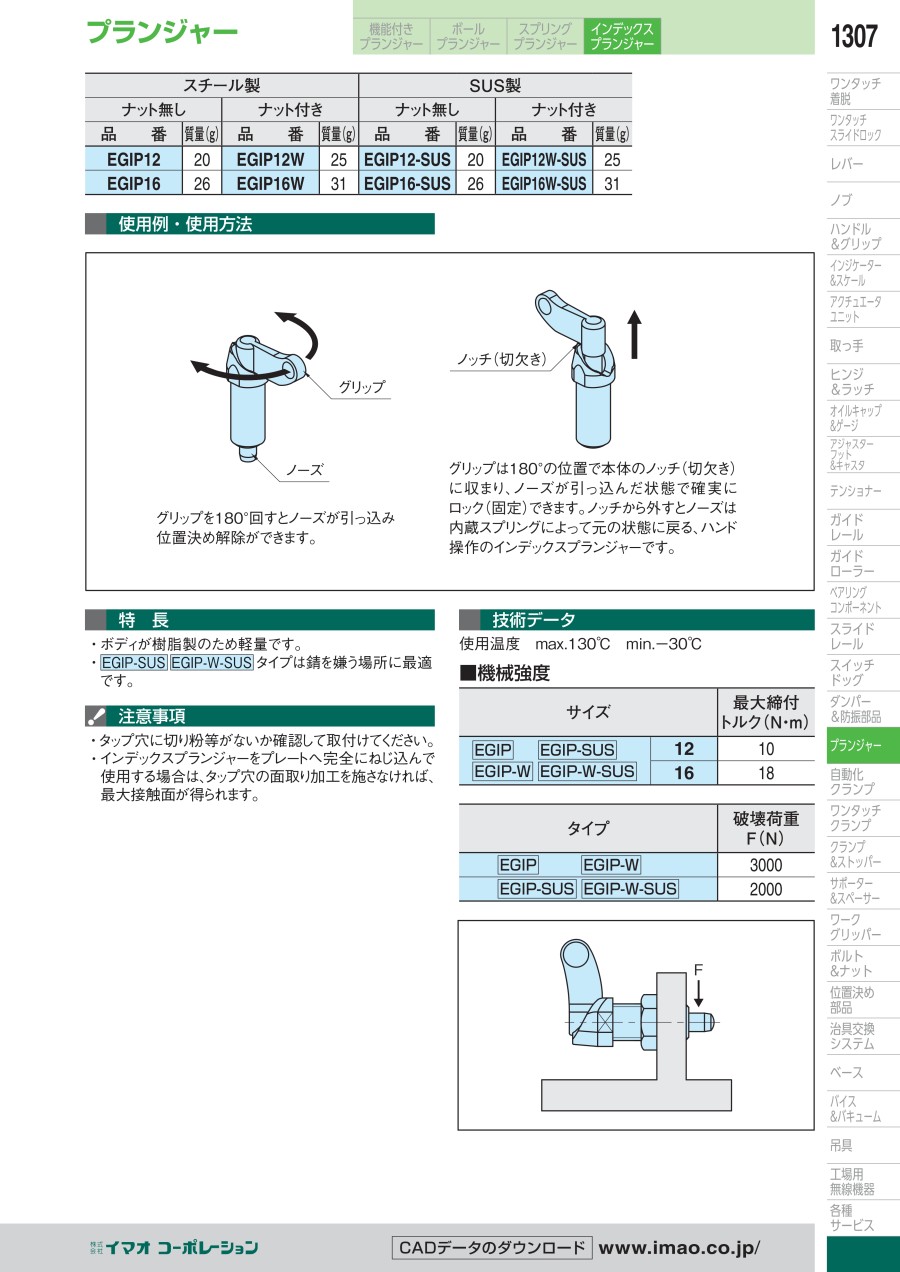

| スチール製 | SUS製 | ||||||
|---|---|---|---|---|---|---|---|
| ナット無し | ナット付き | ナット無し | ナット付き | ||||
| 品番 | 質量(g) | 品番 | 質量(g) | 品番 | 質量(g) | 品番 | 質量(g) |
| EGIP12 | 20 | EGIP12W | 25 | EGIP12-SUS | 20 | EGIP12W-SUS | 25 |
| EGIP16 | 26 | EGIP16W | 31 | EGIP16-SUS | 26 | EGIP16W-SUS | 31 |
材質
| タイプ | 本体 | グリップ | ロックナット | コイルバネ | ノーズ |
|---|---|---|---|---|---|
| EGIP | ポリアミド (ガラス繊維強化) ブラック | ポリアミド (ガラス繊維強化) つや消しブラック | ポリアミド (ガラス繊維強化) | SUS302 | SUM24L 四三酸化鉄皮膜 HRC30～50 |
| EGIP-W | |||||
| EGIP-SUS | SUS303 | ||||
| EGIPW-SUS |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
979円 ( 1,077円 ) | 3日目 |
1,416円 ( 1,558円 ) | 3日目 |
1,066円 ( 1,173円 ) | 在庫品1日目当日出荷可能 |
1,503円 ( 1,653円 ) | 4日目 |
1,154円 ( 1,269円 ) | 3日目 |
1,862円 ( 2,048円 ) | 3日目 |
1,328円 ( 1,461円 ) | 3日目 |
2,036円 ( 2,240円 ) | 3日目 |
詳細情報
基本情報
樹脂製ノーズロック型インデックスプランジャーです。
【特長】
・ボディーが樹脂製のため軽量です
・EGIP-SUS、EGIP-W-SUSタイプは錆を嫌う場所に最適です
・グリップを180°の位置で本体のノッチ（切り欠き）におさまり、ノーズが引っ込んだ状態でロック可能です
・ノッチから外すとノーズは内蔵スプリングによって元の状態に戻ります
・ノーズはスチール製とステンレス製を用意します
・耐熱温度：130℃
【用途】
・割り出し、位置決め
・ピラーのストッパー
