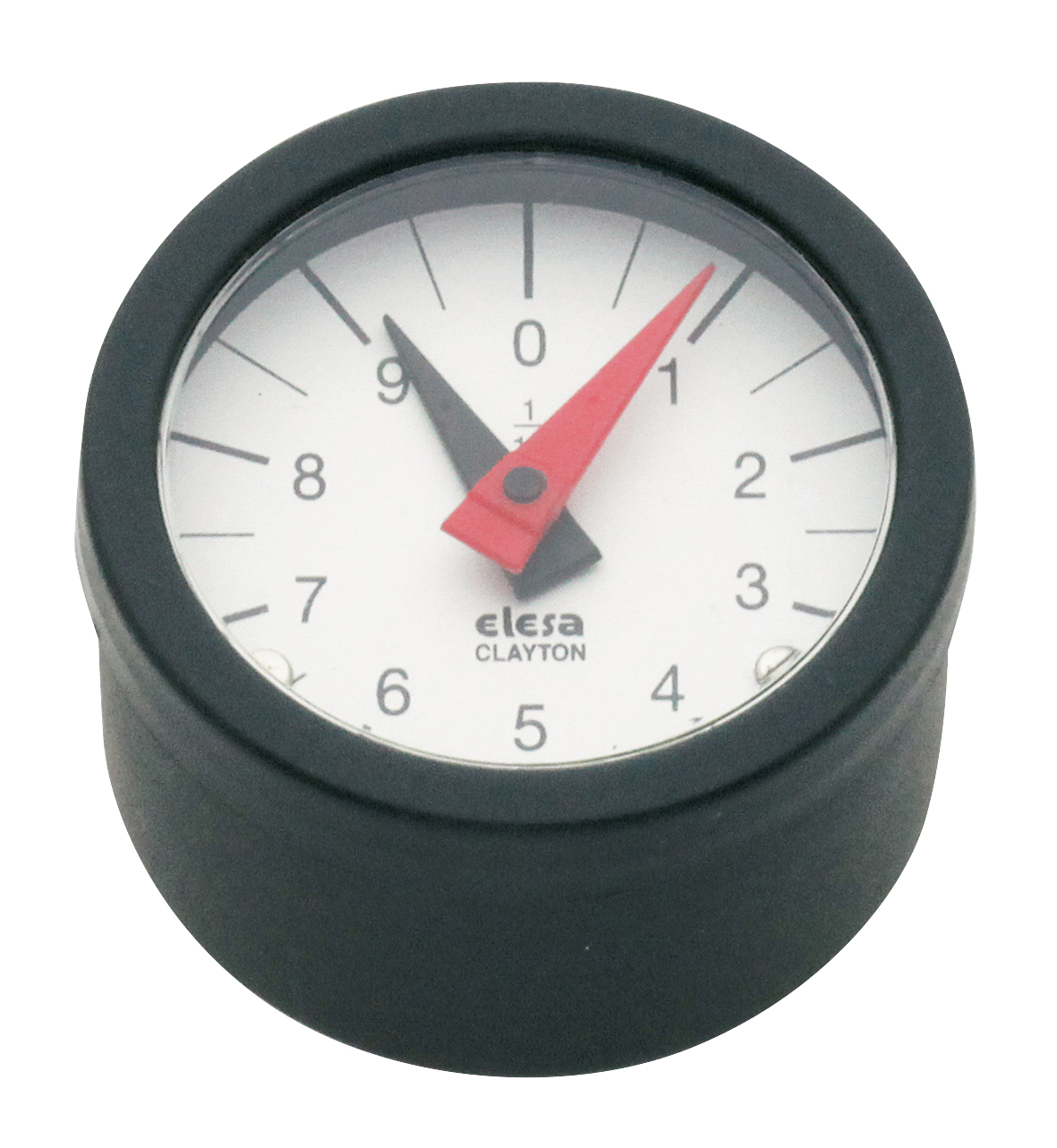

エンプラ ダイアル インジケーター（アンカーピンタイプ）（PDA）
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
- 本体：ポリアミド（ガラス繊維強化）、つや消しブラック
- 窓：アクリル樹脂
- 文字盤：アルミニウム（A1050P）
- 長針：赤色
- 短針：黒色
| 型番 | 回転方向 | 質量（g） | ||
|---|---|---|---|---|
| 目盛数10 | 目盛数20 | 目盛数30 | ||
| PDA50R-1/10 | PDA50R-1/20 | PDA50R-1/30 | 時計回り | 80 |
| PDA50L-1/10 | PDA50L-1/20 | PDA50L-1/30 | 反時計回り | |
■技術データ
使用温度：max.100℃、min.0℃
■適用ノブ
- DGKA（ダイアル グリル ノブ）
■表示例
注意・禁止事項
- DGKA（ダイアル グリル ノブ／アンカーピンタイプ）の交換部品です。
- 単体では使用できません。
- インジケーターを叩く、落とす等、衝撃がかかると動作に支障をきたす恐れがありますので取扱いにご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,087円 ( 11,096円 ) | 3日目 |
10,087円 ( 11,096円 ) | 3日目 |
8,840円 ( 9,724円 ) | 3日目 |
10,087円 ( 11,096円 ) | 3日目 |
10,087円 ( 11,096円 ) | 3日目 |
8,840円 ( 9,724円 ) | 3日目 |
詳細情報
基本情報
【特長】
・保護等級IP65採用。
・どのような角度のスピンドルにも取付け可能です。
・シャフトの回転表示ができます。
・窓(アクリル)と本体(ナイロン樹脂)は超音波溶接してあり、防滴性に優れています

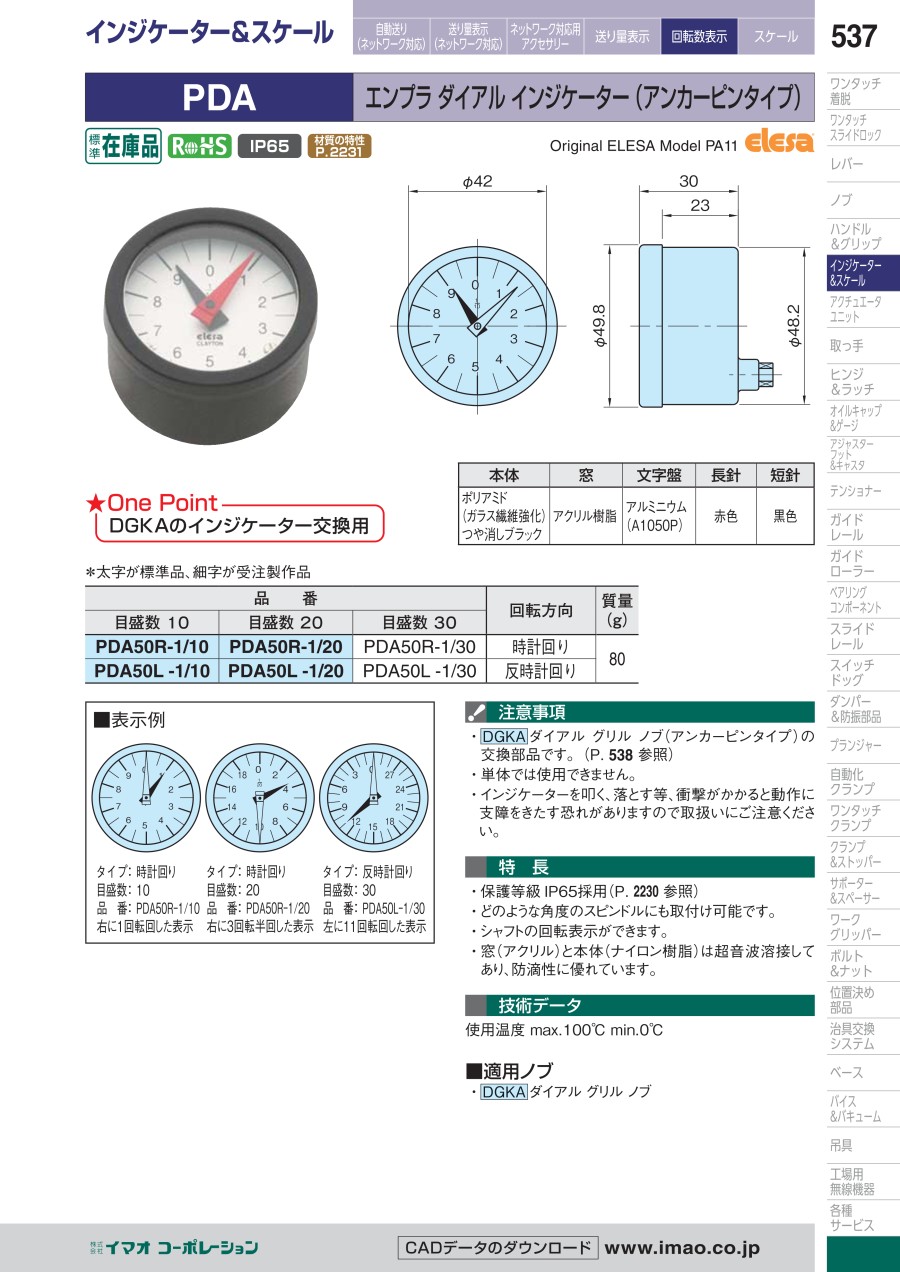

カタログ
エンプラ ダイアル インジケーター（アンカーピンタイプ）（PDA）のレビュー
この商品のレビューはありません
