ＴＭＥＨジャパン

樹脂コーティングパイプ

Name: 樹脂コーティングパイプ
Brand: ＴＭＥＨジャパン
SKU: 221005348667
Rating: 5 (5 reviews)

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 1,286円～3,319円

税込単価: 1,415円～3,651円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＭＥＨジャパン

ECOパイプ

通常価格(税別)： 1,225円 (税込価格：1,348円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＭＥＨジャパン

スウェイジングパイプ

通常価格(税別)： 1,272円 (税込価格：1,399円)

通常出荷日：在庫品1日目

鉄パイプ（SPCC）に樹脂をコーティングしたタイプのパイプフレーム。【特長】・...

詳細情報を確認する

パイプ外径 (ｍｍ)
28
形状
ストレート

ご注意

製品の真直度（直線度）のデータはございません。
ミスミではカット・追加工・特注などには対応しておりません。
本シリーズつき仕様変更がございます。現行仕様品が無くなり次第、順次変更いたします。詳細はこちらをご参照ください。

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

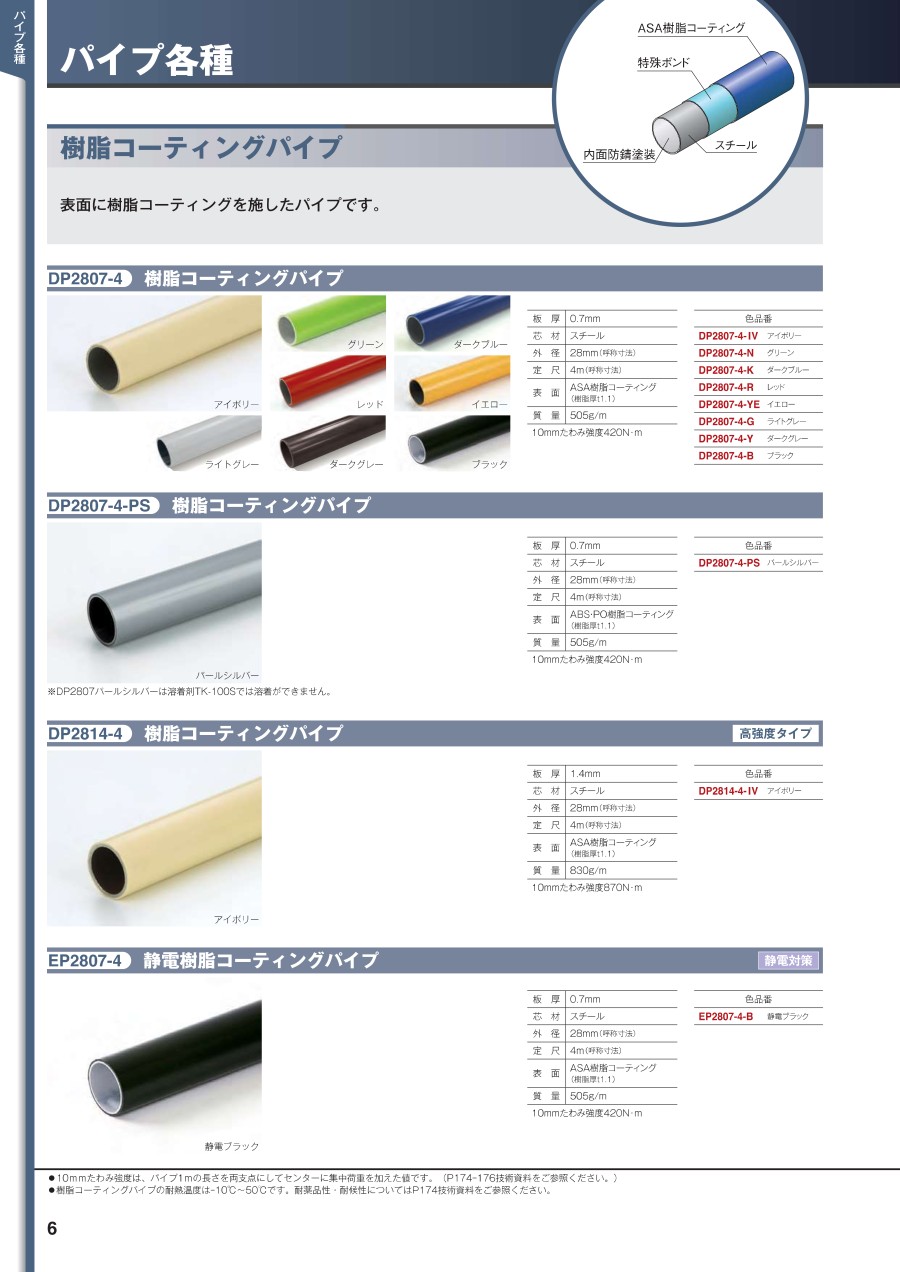

簡単に組み立て可能で、フレキシブルな樹脂コーティングパイプ

スライドパイプ／アイボリー

スライドパイプ／グリーン

スライドパイプ／黒

フラットパイプ／アイボリー

仕様

芯材：スチール
表面：ASA樹脂コーティング
長さ：４ｍ（定尺）

［！］定尺４ｍのみの取扱いになります。カット品は>>こちらご参考ください。ミスミでは追加工・特注などには対応しておりません。
［！］製品の真直度（直線度）のデータはございません。

タイプ	型番	色	静電対策	仕様（呼称寸法）	10mmたわみ強度（N・m）	折れ曲がり強度（N・m）	重量（g/m）
（標準）	DP2807-4-IV	アイポリー	×	φ28・t0.71・t.1.1 （外径）（板厚）（樹脂厚）	420	1,100	505
	DP2807-4-N	グリーン	×
	DP2807-4-K	ダークブルー	×
	DP2807-4-Y	ダークグレー	×
	DP2807-4-G	ライトグレー	×
	DP2807-4-R	レツド	×
	DP2807-4-B	黑	×
	DP2807-4-YE	イエロー	×
	DP2807-4-PS	パールシルバー	×
	EP2807-4-B	黑	〇	φ28・t0.7・t1.1 （外径）（板厚）（樹脂厚）	420	1,100	505
	DP2814-4-IV	アイボリー	×	φ28・t1.4・t1.1 （外径）（板厚）（樹脂厚）	870	1,660	1,100
ストライプ	CL2807-4	アイボリー／黑	〇（黒部分のみ）	φ28・t0.7・t1.1 （外径）（板厚）（樹脂厚）	420	1,100	505
フルスライド	FS2807-4-IV ※1	アイボリー	×	φ28・t0.7・t1.1 （外径）（板厚）（樹脂厚）	420	1,100	499
スライド	CS2807-4-IV	アイボリー	×				574
	CS2807-4-N	グリ—ン	×
	ES2807-4-B	黑	〇
フラット	CF2807-4-IV	アイボリー	×				606

※1 ジョイントによる保持力は、通常のパイプよりも弱くなりますのでご注意ください。
※ 10mmたわみ強度・折れ曲がり強度は、パイプ1mの長さを両支点にしてセンターに集中荷重を加えた値です。

樹脂コーティングパイプ（ASA）の耐薬品性・耐候性について

オイル類

試験薬品名	結果
ジェットオイル	1日以内ひび割れ
ブレーキオイル	3日以内ひび割れ
ミッションオイル	20日以内に変色
エンジンオイル	良好
切削油	良好
防錆油	良好

生活用品

試験薬品名	結果
塩水5%	良好
洗濯用洗剤	良好
漂白剤	良好
食用油（植物油）	良好
殺虫剤	1日以内溶融

加工薬品

試験薬品名	結果
エタノール	7日以内ひび割れ
トルエン	1日以内溶融
エチレングリコール	良好
ブタノール	1日以内溶融

型番リスト

表示件数

型番

注文停止中

注文停止中

種類

パイプ材質

表面処理・コーティング

長さ

(ｍｍ)

色

特性

パイプ厚さ t

(ｍｍ)

板厚

(mm)

基材厚さ

(mm)

RoHS?

最小発注数量

シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[アイボリー] アイボリー(フラットパイプ)	フラット	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	アイボリー/黒(ストライプ)	標準 / 帯電防止	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[アイボリー] アイボリー(スライドパイプ)	低摩擦	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[グリーン] グリーン(スライドパイプ)	低摩擦	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[ブラック] 黒	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[グレー] ライトグレー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[アイボリー] アイボリー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[ブルー] ダークブルー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[グリーン] グリーン	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[シルバー] パールシルバー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	レッド	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[グレー] ダークグレー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	イエロー	標準	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[アイボリー] アイボリー	標準	2.5	-	1.4	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[ブラック] 黒	標準 / 帯電防止	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[ブラック] 黒(スライドパイプ)	標準 / 帯電防止 / 低摩擦	1.8	-	0.7	10	1個
シングル	[スチール] スチール	[樹脂コーティング] ABS樹脂	4000	[アイボリー] アイボリー(フルスライドパイプ)	低摩擦	1.8	-	0.7	10	1個
シングル	[スチール] SPCC	[樹脂コーティング] ABS樹脂	4000	イエロー/黒(スパイラル)	標準	1.9	-	0.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,259円 ( 3,585円 )	2日目
1,999円 ( 2,199円 )	2日目
2,299円 ( 2,529円 )	2日目
2,299円 ( 2,529円 )	2日目
1,325円 ( 1,458円 )	2日目
1,559円 ( 1,715円 )	2日目
1,559円 ( 1,715円 )	2日目
1,559円 ( 1,715円 )	2日目
1,559円 ( 1,715円 )	2日目
1,899円 ( 2,089円 )	2日目
1,559円 ( 1,715円 )	2日目
1,286円 ( 1,415円 )	2日目
1,559円 ( 1,715円 )	2日目
3,039円 ( 3,343円 )	2日目
2,299円 ( 2,529円 )	2日目
3,319円 ( 3,651円 )	2日目
2,292円 ( 2,521円 )	2日目
2,326円 ( 2,559円 )	3日目

詳細情報

基本情報

基本情報

鉄パイプ（SPCC）に樹脂をコーティングしたタイプのパイプフレーム。
【特長】
・ASA樹脂をコーティングしているため、カット面以外は錆びない。
・専用の溶着剤を使用してプラスチックジョイントでの接着組立が可能。
・カラーバリエーションが豊富。
・樹脂コーティングにより手で触った時の温度が、環境温度に大きく左右されない。
【用途】
・生産現場の改善ツールとして活躍。

ご注意

製品の真直度（直線度）のデータはございません。
ミスミではカット・追加工・特注などには対応しておりません。
本シリーズつき仕様変更がございます。現行仕様品が無くなり次第、順次変更いたします。詳細はこちらをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＴＭＥＨジャパン
メタルジョイントセット品 GA-1S
独自のエンボス加工により高い保持力を実現。樹脂コーティングパイプの他、ECOパイプ等の裸材パイプにもご使用いただけます。
ＴＭＥＨジャパン
ECOパイプ
ポリエステルパウダー塗装により、低コストを実現したパイプフレームです。締結にはエンボス加工のあるメタルジョイントをご使用ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂コーティングパイプのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ロールのフェルトのシャフトとして使用

満足度：5.02019/11/12

ロールのフェルトをスムーズに踏査するためのシャフトで使用しています。

1人が参考にしています。

アルミフレームの代替え安価版

満足度：5.02018/01/25

試作設備で、テスト的に追加フレームが必要になった時、本製品を使用する事で、アルミフレームより安く済みました。使用後は...もっと読む

1人が参考にしています。

安全対策として使用しています

満足度：5.02024/03/22

社内にアルミパイプで製作した生産設備装置があり、その安全対策としてこの黄色と黒のスパイラルのパイプを選び購入しました。必...もっと読む

0人が参考にしています。

検査治具台

満足度：5.02021/11/17

検査治具の台に使用しました。値段も安く、納期も早くてよかったです。全長4000mmですが、4015mmでした。

0人が参考にしています。

簡易置き場用

満足度：5.02019/11/27

安くて取り回しもよく重宝しています。1本で購入できるので助かります。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qパイプの内径はいくつですか？

24ｍｍです。しかしパイプには公差と溶接部の肉盛りがありますので注意が必要です。

Q使用できる環境の温度帯は何度ですか？

0℃～60℃です。それ以外の温度域ですと、樹脂のひび割れや変形が見られます。また屋外での紫外線暴露では経年劣化により色抜け、ひび割れが発生しますので屋内での使用を推奨します。
