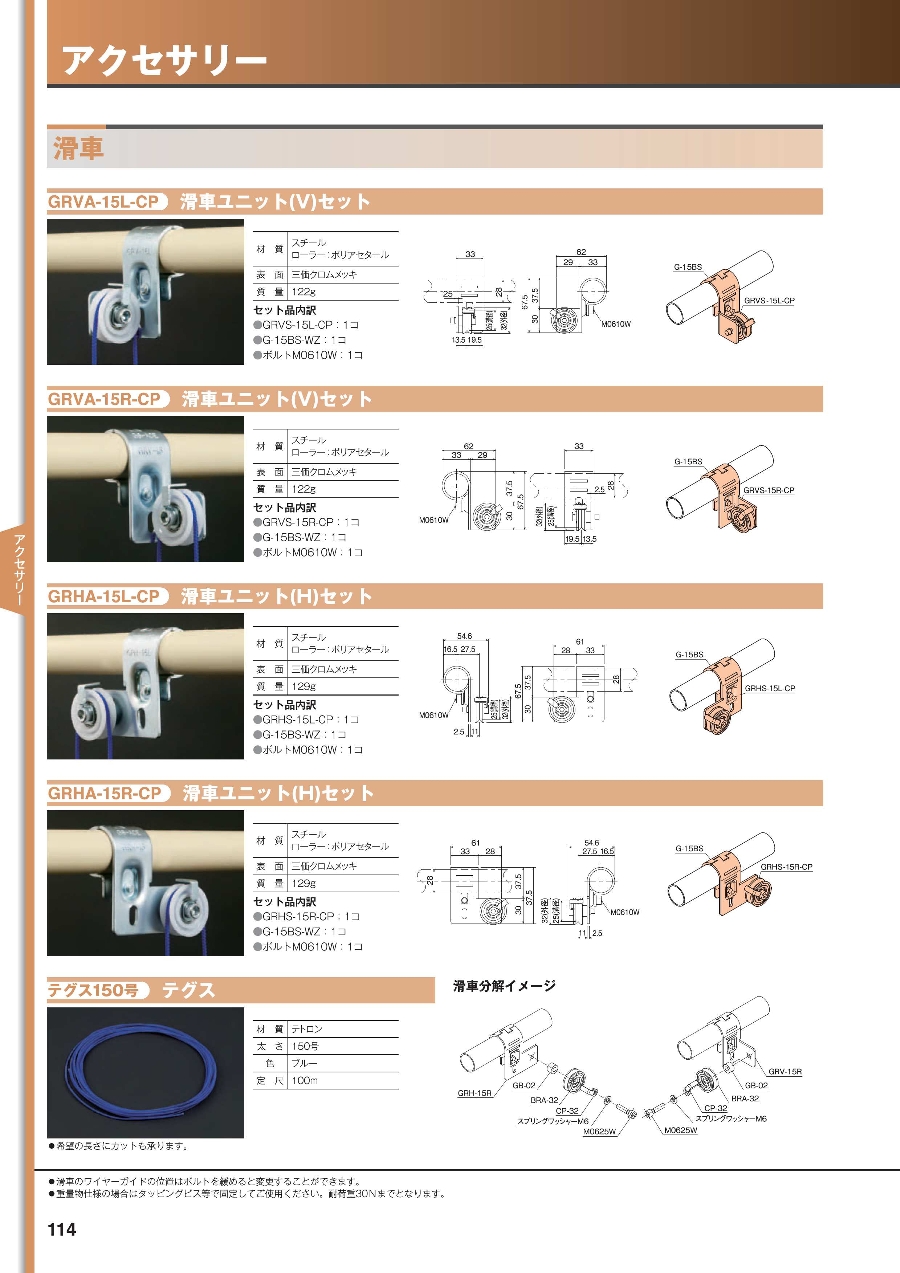

滑車（H）

外形図

GRHA-15L-CP

GRHA-15R-CP

GRHS-15R-CP/GRHS-15L-CP 滑車（H）単品

• ※ ワイヤーガイド（滑車用）型番「CP-32」付属。（ワイヤーガイドの位置はボルトを緩めると変更できます）
• ※ 色:WZ（シルバー）のみ取扱。ワイヤーガイドなしもあり。 GRHS-15R/GRHS-15L
• ※ ワイヤーガイドなしもあり。 GRHS-15R/GRHS-15L

製品仕様

GRHA-15R-CP/GRHA-15L-CP 滑車ユニット（H）セット品

内訳

滑車（H） GHRS-15R-CP 1個メタルジョイント G-15BS-WZ 1個メタルジョイント用ボルト M0610W 1個

• ※ ワイヤーガイド（滑車用）型番「CP-32」付属。（ワイヤーガイドの位置はボルトを緩めると変更できます）
• ※ 重量物仕様の場合はタッピングビス等で固定してください。
• ※ φ2（直径2mm）ワイヤー用樹脂製アイドラー、φ32（直径32mm）
• ※ 耐加重:～30N
• ※ 色:WZ（シルバー）のみ取扱。

ワイヤーガイドなしセット GRHA-15R/GRHA-15L

内訳

滑車（H） GRHS-15R-CP 1個
メタルジョイント G-15BS-WZ 1個
メタルジョイント用ボルト M0610W 1個

• ※ ワイヤーロープ・ロープ等が滑車より脱落する可能性がありますので、別途防止策が必要です。（落下にはご注意ください）
• ※ 重量物仕様の場合はタッピングビス等で固定してください。

取り付け例

GRHA-15R-CP

取り付け図

ガイドは、ボルトを緩めると位置を変更できますので、テグスが掛かっている頂点に位置を調整し固定してください。（図1）
位置決めの後、4mmのドリルビス（型番:PW8X20L）で固定してください。
滑車にはベアリング入り樹脂製アイドラーを使用。（アイドラー系φ32（直径32mm））

• ※ 使用方法によっては、テグスが脱落する場合があります。
• ※ 滑車の取り付け方向を変更したい場合は、GRVS-15R/L-CPの使用をご検討ください。

使用例

滑車分解イメージ
