プラスティックアングル他 ワークガイド
- 通常単価(税別)
- 2,349円～5,499円
- 税込単価
- 2,584円～6,049円
スライドラック使用時のコンテナの引っかかり防止用ガイドです。【特長】・プラコン...
詳細情報を確認する- 適応シリーズ
- TMEHジャパン パイプ（φ28）
- 長さ (m)
- 3

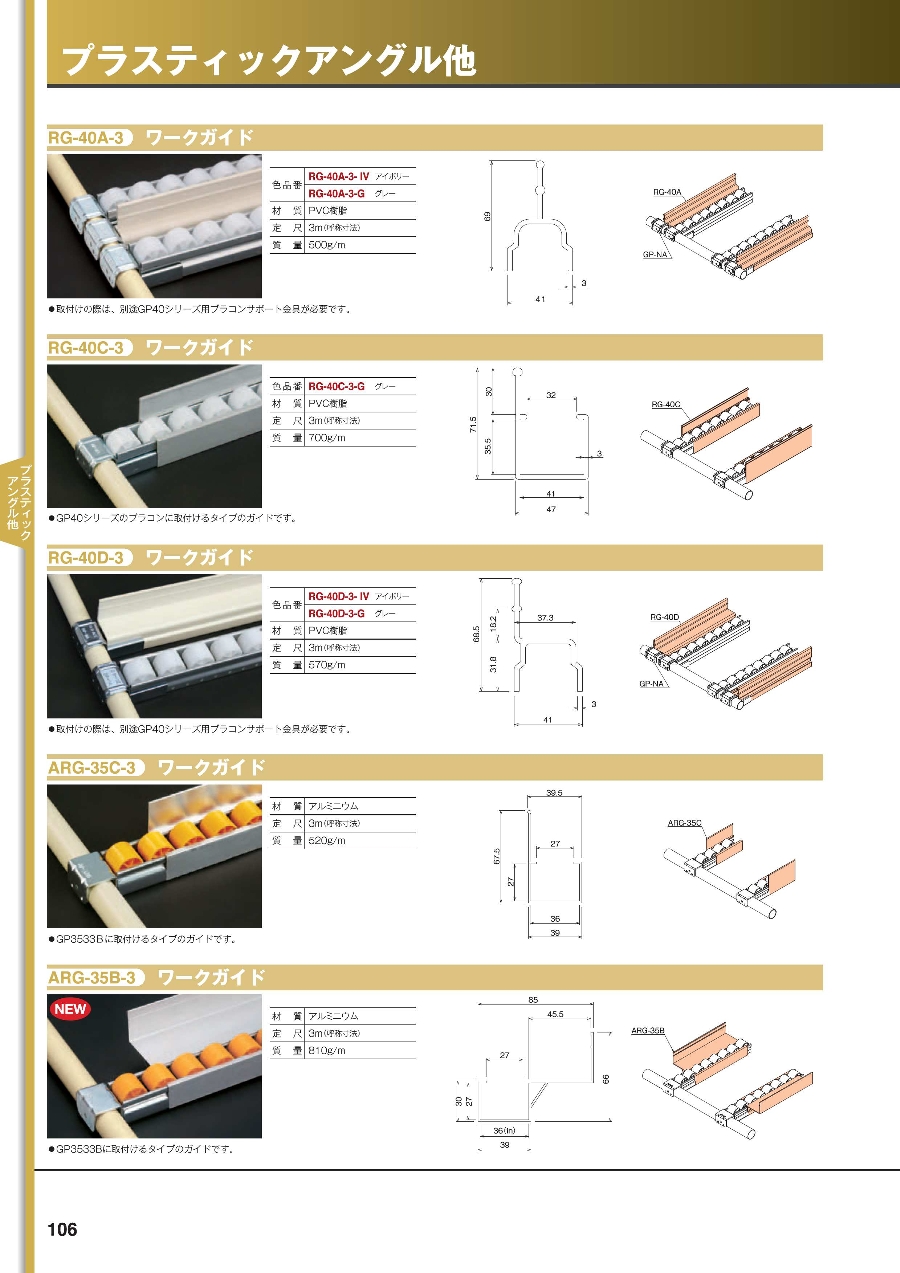

商品情報
外形図
RG-40A-3外形図1
RG-40A-3外形図2
RG-40C-3
RG-40D-3
ARG-35C-3
ARG-4030BL-3
SG-28A-3
SG-2860A-3
ASG-28A-SA-3
製品仕様
外観図
RG-40A-3-IV（アイボリー）
RG-40C-3-G（グレー）
RG-40D-3-IV（アイボリー）
ARG-35C-3
ARG-4030BL-3
SG-28A-3-IV（アイボリー）
SG-2860A-3
ASG-28A-SA-3
仕様
RG-40A-3の仕様
- 材質：PVC樹脂
- 定尺：3m（呼称寸法）
- 質量：500g/m
色
- RG-40A-3-IV：アイボリー
- RG-40A-3-G：グレー
※ 取付けの際は、別途GP40シリーズ用プラコンサポート金具が必要です。
RG-40C-3の仕様
- 材質：PVC樹脂
- 定尺：3m（呼称寸法）
- 質量：700g/m
- GP40シリーズのプラコンに取付けるタイプのガイド
RG-40D-3の仕様
- 材質：PVC樹脂
- 定尺：3m（呼称寸法）
- 質量：570g/m
色
- RG-40D-3-IV：アイボリー
- RG-40D-3-G：グレー
※ 取付けの際は、別途GP40シリーズ用プラコンサポート金具が必要です。
※ 上記以外の仕様につきましては、カタログをご参照ください。
ARG-35C-3の仕様
- 材質：アルミニウム
- 定尺：3m（呼称寸法）
- 質量：520g/m
- GP3533Bシリーズのプラコンに取付けるタイプのガイド
ARG-4030BL-3の仕様
- 材質：アルミニウム
- 定尺：3m（呼称寸法）
- 質量：870g/m
- GP40シリーズのプラコンに取付けるタイプのガイド
SG-28A-3の仕様
- 材質：PVC樹脂
- 定尺：3m（呼称寸法）
- 質量：380g/m
色
- SG-28A-3-IV：アイボリー
- SG-28A-3-G：グレー
※ 取付けの際は、別途スライドサポートGS-ANが必要です。
※ メタルジョイントGA-6BSでも取付けが可能です。
SG-2860A-3の仕様
- 材質：PVC樹脂
- 定尺：3m（呼称寸法）
- 質量：380g/m
色
- SG-2860A-3-G：グレー
※ 取付けの際は、別途スライドサポートGS-ANが必要です。
※ メタルジョイントGA-6BSでも取付けが可能です。
ASG-28A-SA-3の仕様
- 材質：アルミニウム
- 定尺：3m（呼称寸法）
- 質量：380g/m
※ 取付けの際は、別途スライドサポートGS-AN等が必要です。
※ メタルジョイントGA-6BSでも取付けが可能です。
使用例
RG-40A使用例（GP-NAは別売）
RG-40C使用例
RG-40D使用例（GP-NAは別売）
ARG-35C-3使用例
ARG-4030BL-3使用例（GP-NAは別売）
SG-28A-3使用例（GS-ANは別売）
SG-2860A-3使用例（GS-ANは別売）
ASG-28A-SA-3使用例（GS-ANは別売）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,895円 ( 5,385円 ) | 2日目 |
5,499円 ( 6,049円 ) | 2日目 |
3,156円 ( 3,472円 ) | 2日目 |
3,302円 ( 3,632円 ) | 2日目 |
3,129円 ( 3,442円 ) | 1日目 |
3,509円 ( 3,860円 ) | 2日目 |
3,145円 ( 3,460円 ) | 2日目 |
2,434円 ( 2,677円 ) | 2日目 |
2,349円 ( 2,584円 ) | 1日目 |
3,570円 ( 3,927円 ) | 2日目 |
詳細情報
基本情報
スライドラック使用時のコンテナの引っかかり防止用ガイドです。
【特長】
・プラコン横に設置することでコンテナの引っ掛かりを防ぎ、チョコ停を防止します。
・様々な形状を用意します。ワークや使用するプラコンに合わせて選べます。
・GP35シリーズのプラコンに取り付けるタイプのガイドです。（ARG-35B-3）
・プラコンなどと併用できるワークガイドです。取り付けの際には別途スライドサポートGS-ANが必要です。メタルジョイントGA-6BSでも取り付け可能です。（ASG-28A-SA-3）
【用途】
・スライドラックのガイドや仕切りとして。
