メカニカル部品技術窓口
ピッキングステー
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
G-16C-BK、G-16WP-BK
G-16WP-BK

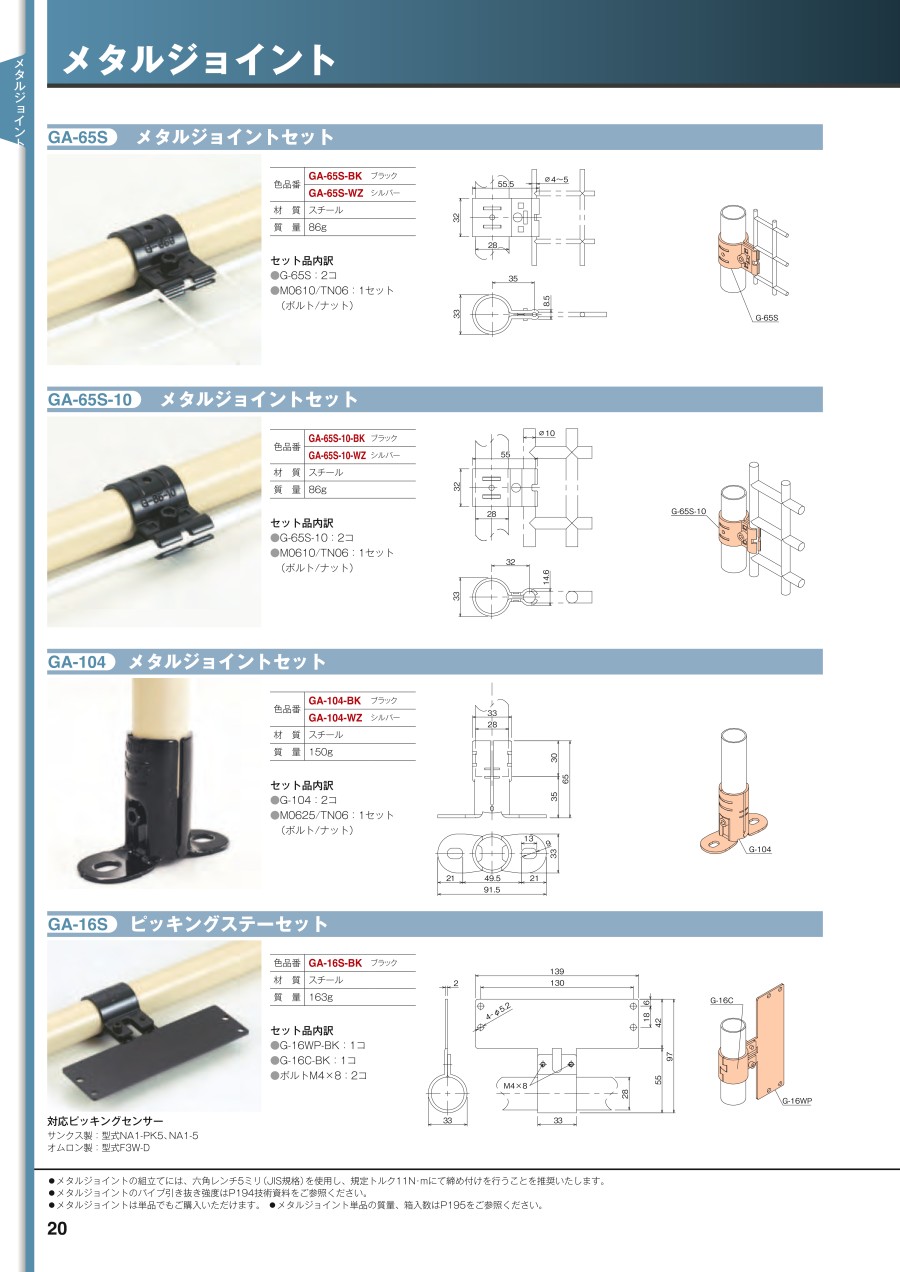

製品仕様
外観図
ピッキングステーセット
G-16WP-BK
G-16C-BK
M4X8
仕様
- 適用パイプ外径：φ28
- 色：ブラック（電着焼付塗装）
- 導電性：×
- 材質：スチール
- 質量：163g
- G-16WP-BK単品の質量：125g
- G-16C-BK単品の質量：34g
セット品内訳
- G-16WP-BK：1コ
- G-16C-BK：1コ
- ボルトM4×8：2コ
対応ピッキングセンサー
- サンクス製：型式NA1-PK5、NA1-5
- オムロン製：型式F3W-D
※ メタルジョイントの組立てには、六角レンチ5ミリ（JIS規格）を使用し、規定トルク10N・mにて締め付けを行うことを推奨いたします。
※ メタルジョイントのパイプ引き抜き強度は技術資料をご参照ください。
使用例
詳細情報
基本情報
ピッキングステー取付ブラケット。
【特長】
・ピッキングセンサーが簡単にパイプラックに取付可能。
【用途】
・パイプラックシステムのスライドラック取り出し口にピッキングセンサーを設置したい場合。
ご注意
- 本シリーズにつき仕様変更がございます。詳細はこちらをご参照ください。
