メタルジョイントセット品 GA-7CS
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,009円～1,207円
- 税込単価
- 1,110円～1,328円
パイプラックシステム組立角度自在フリーメタルジョイント。【特長】・ボルトナット...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
GA-7CS（ブラック）
| 色記号 | BK | WZ | PI | NI | |||
|---|---|---|---|---|---|---|---|
| 色 | ブラック | 電着焼付塗装 | シルバー | 三価クロムメッキ | アイボリー | 吹付焼付塗装 | ニッケルメッキ |
| 導電性 | × | ○ | × | ○ | |||
| 材質 | スチール | ||||||
仕様
- 質量：258g
- G-7BS単品の質量：52g
- G-7CS単品の質量：62g
セット品内訳
- G-7BS：2コ
- G-7CS：2コ
- M0625／TN06：3セット（ボルト／ナット）
- ※ メタルジョイントの組立てには、六角レンチ5ミリ（JIS規格）を使用し、規定トルク10N・mにて締め付けを行うことを推奨いたします。
- ※ メタルジョイントのパイプ引き抜き強度は技術資料をご参照ください。
使用例
詳細情報
基本情報
パイプラックシステム組立角度自在フリーメタルジョイント。
【特長】
・ボルトナットの締め付けで簡単に組立、取り外しが可能。
・分解後はリユースが可能。
【用途】
・パイプラックシステムのパイプを扇状にフリーに動かしたい時に。

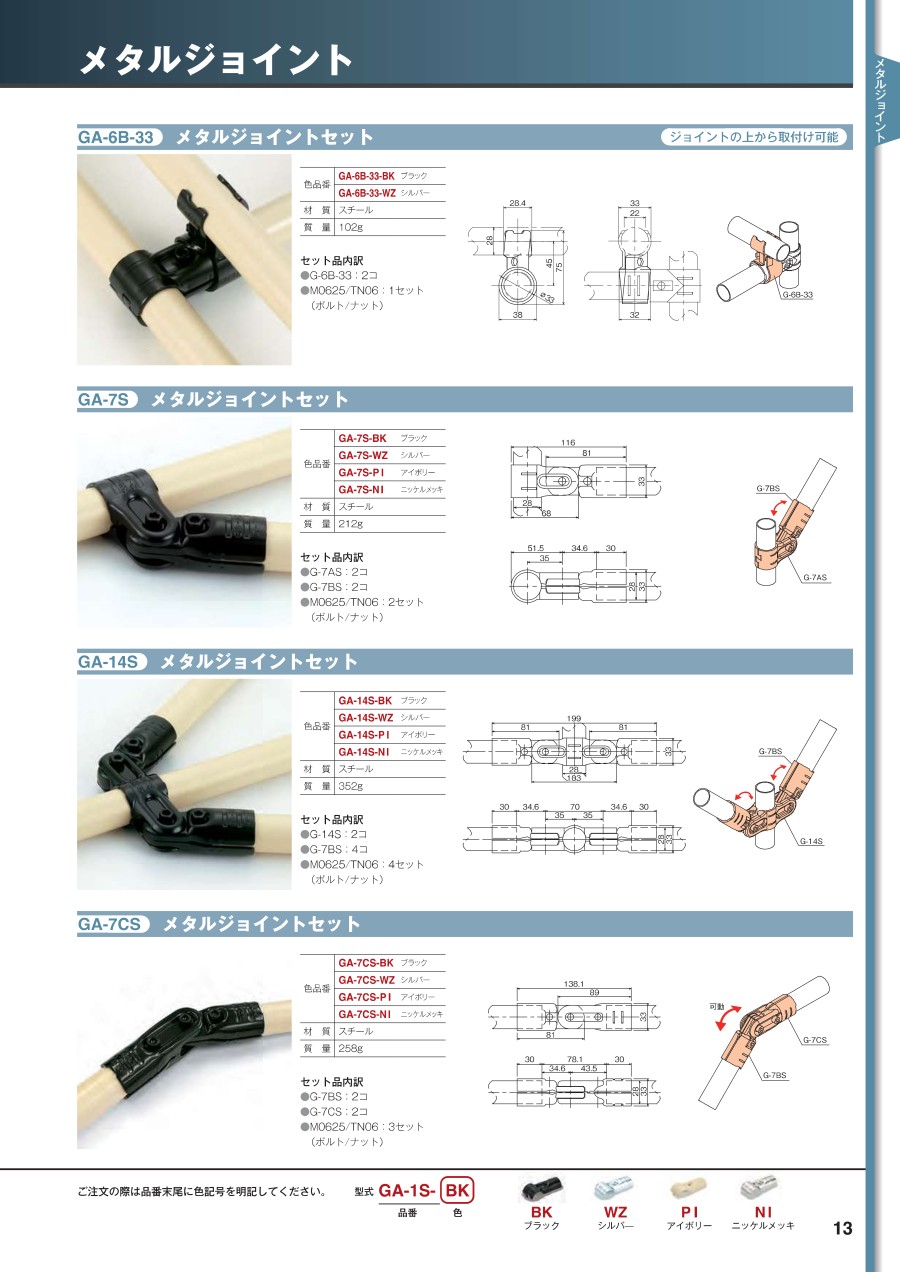

カタログ
商品担当おすすめ
メタルジョイントセット品 GA-7CSのレビュー
２本のパイプの先端同士を角度自在に結合したいとき
5
5.02023/05/29
パイプ２本の先端同士を角度自在につなぎたいときこれを使う。
他社にはパイプAの中腹にパイプBの先端をつなぐ形式しか無いよ...もっと読む
