メタルジョイントセット品 GA-1S
- 通常単価(税別)
- 397円～514円
- 税込単価
- 437円～565円
通常出荷日：在庫品1日目当日出荷可能
パイプを直角にジョイントするベーシックジョイント。【特長】・六角レンチで誰でも簡単に締結できる。・ジョ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
G-1S：2個
ボルト＆ナット：1セット
| 色品番 | BK | PI | WZ | NI | |||
|---|---|---|---|---|---|---|---|
| 色 | 黒 | 電着焼付け塗装 | アイボリー | 吹付焼付け塗装 | シルバー | 三価クロムメッキ | ニッケルメッキ |
| 導電性 | × | × | ○ | ○ | |||
| 材質 | SPCC冷間圧延鋼 | ||||||
使用例
詳細情報
基本情報
パイプを直角にジョイントするベーシックジョイント。
【特長】
・六角レンチで誰でも簡単に締結できる。
・ジョイント内側のパイプ接触部にエンボス加工が施してあり、表面の堅い裸材パイプでも高い保持力を示す。
・表面処理加工はBK、WZ、NI、PIの4種類あり、用途に合わせて選択できる。
【用途】
・生産現場の改善ツールとして活躍する。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

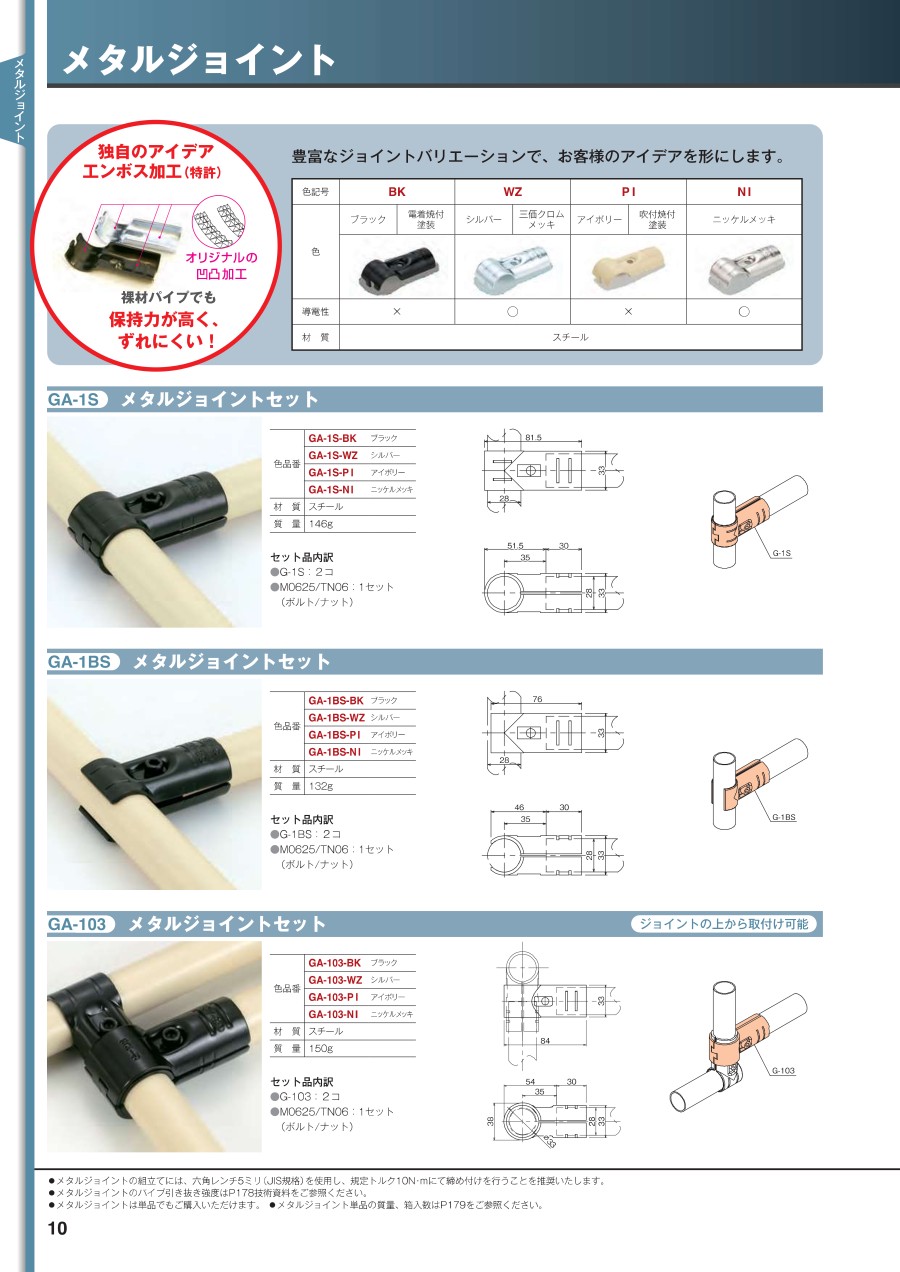

カタログ
商品担当おすすめ
メタルジョイントセット品 GA-1Sのレビュー
繰り返し利用
5
5.02018/01/25
プラスティックジョイントでは、接着剤で固定する為、
位置変更時や、使用後には廃却していました。
本製品は、位置変更が可能...もっと読む
1人が参考にしています。
什器の制作
5
5.02023/03/05
思っていたよりもしっかりと固定できた。納まりを工夫すればT字の部分に限らずコーナーにも使える。
0人が参考にしています。
自動車の内装棚
5
5.02023/01/24
金属製でしっかりと締め付けができるため、走行中の振動に強く、今現在でも緩みの不具合はない。組付け性も良好。構造物を作る場...もっと読む
0人が参考にしています。
ラック製作
4
4.02022/06/28
組立が簡単で繰り返し使える点が良いです。
強度もあり、取り付けは簡単でした。
0人が参考にしています。
イレクターパイプ接続用
5
5.02022/05/27
本家ヤザキ工業製ジョイントのサードパーティ廉価版。日本製のため精度なども全く問題なく価格は約半分。
0人が参考にしています。
よくあるご質問（FAQ）
Q耐荷重はどれくらいありますか？
A
X、Y方向とも800Nほどあります。（ｋｇでは大よそ80kg程度）ボルトの締め付けトルクの推奨値は10N・mになりますが、ボルトの締め付け不足や締め付け過ぎによりこれ以下の耐荷重になりますので御注意下さい。
