温度調節器（デジタル調節計）プログラムタイプ【E5EC-T】
- 通常単価(税別)
- 23,037円～40,826円
- 税込単価
- 25,341円～44,909円
48×96mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、...
詳細情報を確認する- 入力点数 (ヶ)
- 1
- 制御点数 (ヶ)
- 1
- 設定方式
- キー操作
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
外形図
製品仕様
| 電源電圧 | 電源電圧Aタイプ ： AC100～240V 50/60Hz 電源電圧Dタイプ ： AC24V 50/60Hz/DC24V | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 8.7VA以下（AC100～240V）、5.5VA以下（AC24V）/3.2W以下（DC24V） | |
| センサ入力 | 温度入力 熱電対 ： K、J、T、E、L、U、N、R、S、B、C/W、PLII 白金測温抵抗体 ： Pt100、JPt100 非接触温度センサ（形ES1B） ： 10～70℃、60～120℃、115～165℃、140～260℃ アナログ入力 電流入力 ： 4～20mA、0～20mA 電圧入力 ： 1～5V、0～5V、0～10V | |
| 入力インピーダンス | 電流入力150Ω以下、電圧入力1MΩ以上 （形ES2-HB-N/THB-Nを接続する際は、1 ： 1接続でご使用ください） | |
| 制御方式 | 2自由度PID（オートチューニング付き）またはON/OFF | |
| 制御出力 | リレー出力 | 1a AC250V 5A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
| 電圧出力 （SSR駆動用） | 出力電圧 DC12V±20%（PNP） 最大負荷電流40mA、短絡保護回路付き （制御出力2がある機種は最大負荷電流21mA） | |
| リニア電流 出力 | DC4～20mA/DC0～20mA 負荷500Ω以下 分解能 約10,000 | |
| 補助出力 | 点数 | 4点 |
| 出力仕様 | リレー出力 1a AC250V、4出力タイプ ： 2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） | |
| イベント 入力 | 点数 | 2点、4点、および6点（機種による） |
| 外部接点 入力仕様 | 有接点入力時 ： ON ： 1kΩ以下 OFF ： 100kΩ以上 | |
| 無接点入力時 ： ON ： 残留電圧1.5V以下 OFF ： 漏れ電流0.1mA以下 | ||
| 流出電流 ： 約7mA（1接点あたり） | ||
| 伝送出力 | 点数 | 1点（機種による ： 伝送出力ありタイプ） |
| 出力仕様 | 電流出力 ： DC4～20mA 負荷 ： 500Ω以下 分解能 ： 約10,000 リニア電圧出力 ： DC1～5V 負荷 ： 1kΩ以上 分解能 ： 約10,000 | |
| ポテンショメータ入力 | 100Ω～10kΩ | |
| 設定方式 | 前面キーによるデジタル設定 | |
| 指示方式 | 11セグメントデジタル表示および単発光表示 文字高さ PV：18.0mm、SV：11.0mm、MV：7.8mm 3段表示。 内容 ： PV/SP/プログラムNo.・セグメントNo.、セグメント残時間、操作量（バルブ開度） 桁数 ： 4桁 | |
| バンク切替機能 | なし | |
| その他の機能 | マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能（SSR故障含む）、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、ロバストチューニング、PV入力補正、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、入力移動平均、表示輝度設定 | |
| 使用周囲温度 | -10～+55℃（ただし、結露または氷結しないこと）/ 3年保証時 ： 標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと） | |
| 使用周囲湿度 | 相対湿度25～85% | |
| 保管温度 | -25～+65℃（ただし、結露または氷結しないこと） | |
| 高度 | 2,000m以下 | |
| 推奨ヒューズ | T2A、AC250V タイムラグ低遮断容量 | |
| 設置環境 | 過電圧カテゴリII、汚染度2（EN/IEC/UL 61010-1） | |

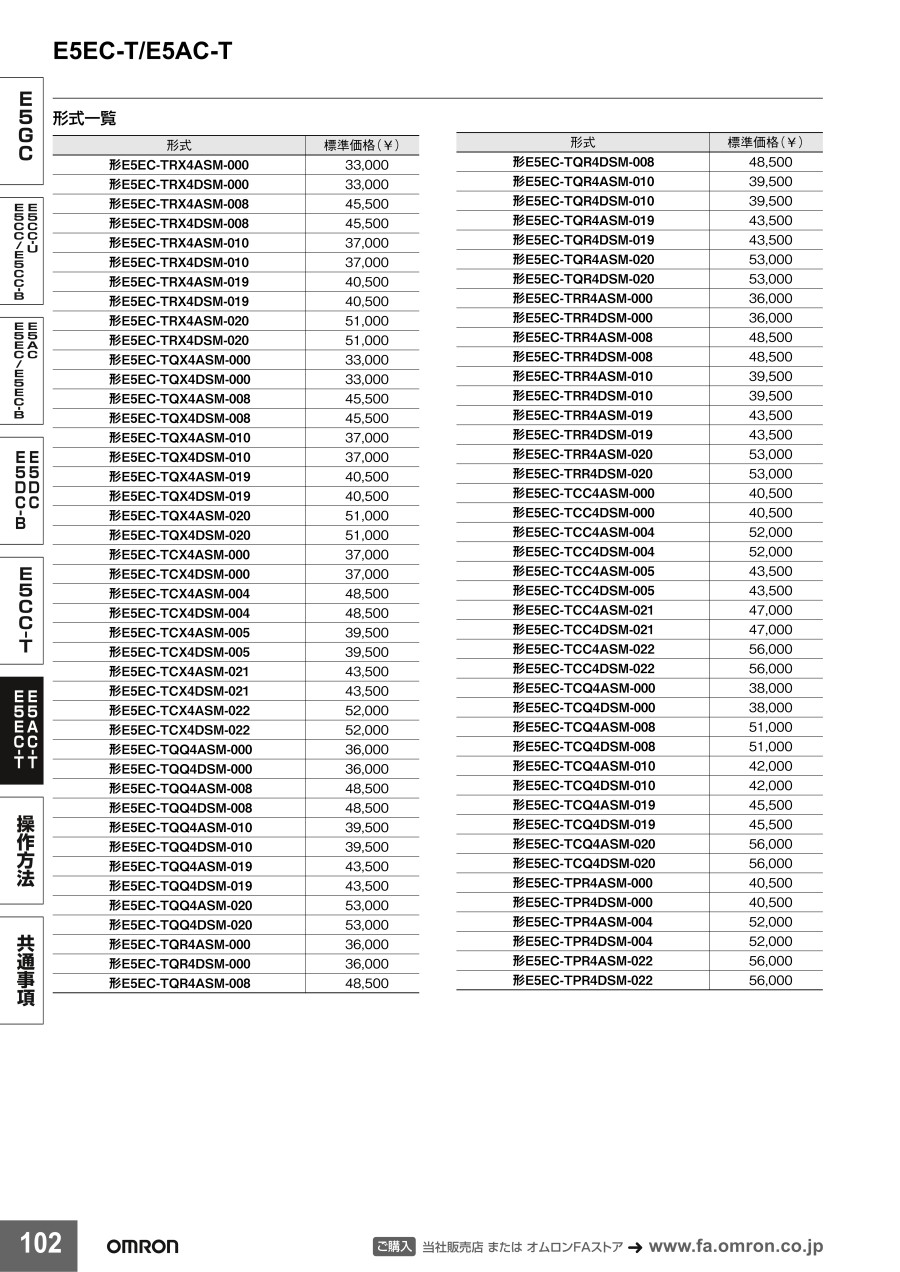

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,037円 ( 25,341円 ) | 51日目 |
39,295円 ( 43,225円 ) | 1日目 |
38,899円 ( 42,789円 ) | 在庫品1日目当日出荷可能 |
23,037円 ( 25,341円 ) | 51日目 |
31,022円 ( 34,124円 ) | 51日目 |
27,434円 ( 30,177円 ) | 51日目 |
29,816円 ( 32,798円 ) | 1日目 |
40,826円 ( 44,909円 ) | 1日目 |
30,225円 ( 33,248円 ) | 85日目 |
24,138円 ( 26,552円 ) | 85日目 |
36,518円 ( 40,170円 ) | 1日目 |
26,933円 ( 29,626円 ) | 51日目 |
31,301円 ( 34,431円 ) | 51日目 |
35,263円 ( 38,789円 ) | 51日目 |
26,933円 ( 29,626円 ) | 85日目 |
26,491円 ( 29,140円 ) | 51日目 |
25,051円 ( 27,556円 ) | 51日目 |
33,371円 ( 36,708円 ) | 51日目 |
26,933円 ( 29,626円 ) | 51日目 |
26,491円 ( 29,140円 ) | 51日目 |
詳細情報
基本情報
48×96mmサイズ。
大きな白色PV表示で見やすく視認性を向上。
選定から操作、設定まで使いやすさを追求。
入出力点数などの機能・性能も充実。
対応アプリケーションの幅がUP。
形E5□Cシリーズにプログラムタイプ新登場。
最大256セグメントのプログラム容量で、多様なアプリケーションに対応。
【特長】
・最大8プログラム（パターン）×32セグメント（ステップ）のプログラムを設定可能。
・高さ18mm（形E5EC-T）の白色PV表示を採用し見やすさの向上。
・本体上面だけでなく前面にもツールポートを装備し、通信変換ケーブル（別売）を使ってパソコンと接続することで、電源配線なしで設定が可能。
・CX-Thermo（別売）からの設定も簡単。
・高速サンプリング50msを実現。
・補助出力（4点）、イベント入力（最大6点）、伝送出力を備え、幅広いアプリケーションに対応。
・奥行60mmのスリムボディ。
・プログラムレス通信によりPLCと簡単接続。コンポ通信で温調同士の連携も可能。
・位置比例制御タイプもラインアップし、コントロールバルブ制御にも対応。
