サーマックS 電子温度調節器【E5CS】
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 21,911円～29,899円特別価格
- 税込単価
- 24,102円～32,889円特別価格
【特長】・ディップスイッチで簡単設定・警報2点タイプもシリーズ追加。 警報用途...
詳細情報を確認する
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※ 外形寸法は、警報なし、警報ありとも同一寸法です。
端子配置
警報なしタイプ
警報ありタイプ
製品仕様
| 電源電圧 | AC100～240V 50/60Hz AC24V 50/60Hz/DC24V | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 5VA（AC100～240V） 3VA（AC24V）/2W（DC24V） | |
| 入力 | 熱電対タイプ：K、J、L 白金測温抵抗体タイプ： Pt100、JPt100 サーミスタ・タイプ：形E52-THE□□ 熱電対/白金測温抵抗体マルチ入力タイプ ：K、J、L、T、U、N、R、Pt100、JPt100 | |
| 制御 出力 | リレー出力 | AC250V 3A（抵抗負荷） 1c |
| 電圧出力 （SSR駆動用） | DC12V 21mA（短絡保護回路付） | |
| 制御方式 | ON/OFF、2自由度PID（PIDパラメータ自動設定機能付）共用 | |
| 警報出力 | AC250V 1A（抵抗負荷） 1a | |
| 設定方式 | 前面キーによるデジタル設定 | |
| 指示方式 | 7セグメントデジタル表示（文字高さ13.5mm）および偏差指示 | |
| その他の機能 | ・設定変更禁止（キープロテクト） ・入力補正 ・表示単位切換（℃/°F） ・正動作/逆動作切換 ・温度レンジ、センサ切換（K/J/L、Pt100/JPt100）、 熱電対/白金測温抵抗体マルチ入力タイプは 熱電対と白金測温抵抗体の切換 ・制御周期切換 ・8モード警報出力 ・センサ異常検出（サーミスタ・タイプを除く） | |
| 使用周囲温度 | -10～+55℃（ただし、 氷結・結露しないこと）/3 年保証時：-10～+50 ℃ | |
| 使用周囲湿度 | 相対湿度25～85% | |
| 保存温度 | -25～+65℃（ただし、 氷結・結露しないこと） | |
注. インバータの出力を電源として使用しないでください。
性能
| 指示精度 （周囲温度23℃） | 熱電対 ： ※1 （指示値の±1%または±2℃の大きい方） ±1ディジット以下 白金測温抵抗体 ： ※2 （指示値の±0.5%または±1℃の大きい方） ±1ディジット以下 サーミスタ ： ※3 （1%FS）±1ディジット以下 | |
|---|---|---|
| 温度の影響 | 熱電対（R） ： （±2%PVあるいは±10℃の大きい方） ±1ディジット以下 その他の熱電対 ： （±2%PVあるいは±4℃の大きい方） ±1ディジット以下 白金測温抵抗体 ： （±1%PVあるいは±2℃の大きい方） ±1ディジット以下 サーミスタ ：（ ±2%FS）±1ディジット以下 | |
| 電圧の影響 | ||
| 電磁妨害の影響 （EN61326-1による） | ||
| 調節感度 （ON/OFF制御時） | 0.2%FS （熱電対/白金測温抵抗体マルチ入力タイプは0.1%FS） | |
| 比例帯 | 1～999℃（セルフチューニング、 オートチューニングにより自動設定） | |
| 積分時間 | 1～1999s（セルフチューニング、 オートチューニングにより自動設定） | |
| 微分時間 | 1～1999s（セルフチューニング、 オートチューニングにより自動設定） | |
| 警報出力 設定範囲 | 絶対値警報 ： 制御設定範囲に同じ その他 ： 0 ～入力設定範囲フルスケール［単位：℃または°F］警報ヒステリシス ： 0.2℃または°F（固定） | |
| 制御周期 | 2/20s | |
| サンプリング周期 | 500ms | |
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |
| 耐電圧 | AC2,000V 50/60Hz 1min（異極充電部端子間） | |
| 耐振動 | 誤動作 | 10～55Hz 20m/s2 X、Y、Z各方向 10min |
| 耐久 | 10～55Hz 0.75mm X、Y、Z各方向 2h | |
| 耐衝撃 | 誤動作 | 100m/s2 6方向 各3回 |
| 耐久 | 300m/s2 6方向 各3回 | |
| 寿命 | 電気的 | 10万回以上（リレー出力タイプ） |
| 質量 | 約110g（本体のみ） | |
| 保護構造 | 前面IP50、 エンクロージャカテゴリ2（IEC60529による）、リアケースIP20、 端子部IP00 | |
| メモリ保護 | 不揮発性メモリ（書込回数 ： 100万回） | |
| EMC | 放射妨害電界強度 EN55011 Group1 ClassA 雑音端子電圧 EN55011 Group1 ClassA 静電気放電イミュニティ EN61000-4-2 ：4kV 接触放電（レベル2） 8kV 気中放電（レベル3） 電界強度イミュニティ EN61000-4-3 ：10V/m（80～1,000MHz、1.4～2.0GHz 振幅変調）（レベル3） 10V/m（900MHz パルス変調） 伝導性妨害イミュニティ EN61000-4-6 ： 3V（0.15～80MHz）（レベル2） ファーストトランジェント EN61000-4-4 バーストノイズイミュニティ ： 2kV 電源ライン（レベル3） 1kV 入出力信号ライン（レベル3） サージイミュニティ EN61000-4-5 ： 電源ライン ノーマルモード 1kV コモンモード 2kV 出力ライン（リレー出力） ノーマルモード 1kV コモンモード 2kV 電圧ディップ/電断イミュニティ EN61000-4-11 ： 0.5周期、 100%（定格電圧） | |
| 認証規格 | UL61010-1（リスティング対応） CSA C22.2 No.1010-1 | |
| 適合規格 | EN61326-1、EN61010-1、IEC61010-1 | |
・U、Lは、±2℃±1ディジット以下。
・Rの200℃以下は、±3℃±1ディジット以下。
※2. 白金測温抵抗体の場合、以下の例外があります。
・形E5CS-Uの入力設定値1は、1%FS±1ディジット以下。
※3. サーミスタの場合、以下の例外があります。
・℃単位設定の場合、設定温度範囲±10%FSを超える温度指示範囲は精度保証外。
・°F単位設定の場合、入力設定番号4、9の609～630°Fおよび設定温度範囲の-5%FS～+10%FSを超える温度指示範囲は精度保証外。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,899円 ( 31,789円 ) | 1日目 |
27,899円 ( 30,689円 ) | 在庫品1日目当日出荷可能 |
29,899円 ( 32,889円 ) | 1日目 |
26,899円 ( 29,589円 ) | 1日目 |
26,899円 ( 29,589円 ) | 在庫品1日目当日出荷可能 |
26,899円 ( 29,589円 ) | 1日目 |
24,158円 ( 26,574円 ) | 1日目 |
27,899円 ( 30,689円 ) | 在庫品1日目当日出荷可能 |
26,909円 ( 29,600円 ) | 1日目 |
26,522円 ( 29,174円 ) | 在庫品1日目当日出荷可能 |
24,158円 ( 26,574円 ) | 1日目 |
27,899円 ( 30,689円 ) | 在庫品1日目当日出荷可能 |
28,899円 ( 31,789円 ) | 1日目 |
29,899円 ( 32,889円 ) | 1日目 |
21,911円 ( 24,102円 ) | 1日目 |
26,899円 ( 29,589円 ) | 在庫品1日目当日出荷可能 |
26,899円14,794円 ( 16,273円 ) | 在庫品1日目当日出荷可能 |
26,899円 ( 29,589円 ) | 在庫品1日目当日出荷可能 |
21,911円 ( 24,102円 ) | 1日目 |
25,308円 ( 27,839円 ) | 在庫品1日目当日出荷可能 |
27,899円 ( 30,689円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ディップスイッチで簡単設定
・警報2点タイプもシリーズ追加。 警報用途に最適
・マルチ入力（熱電対/白金測温抵抗体）タイプも品揃え
・文字高さ13.5mmの見やすいデジタル表示
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

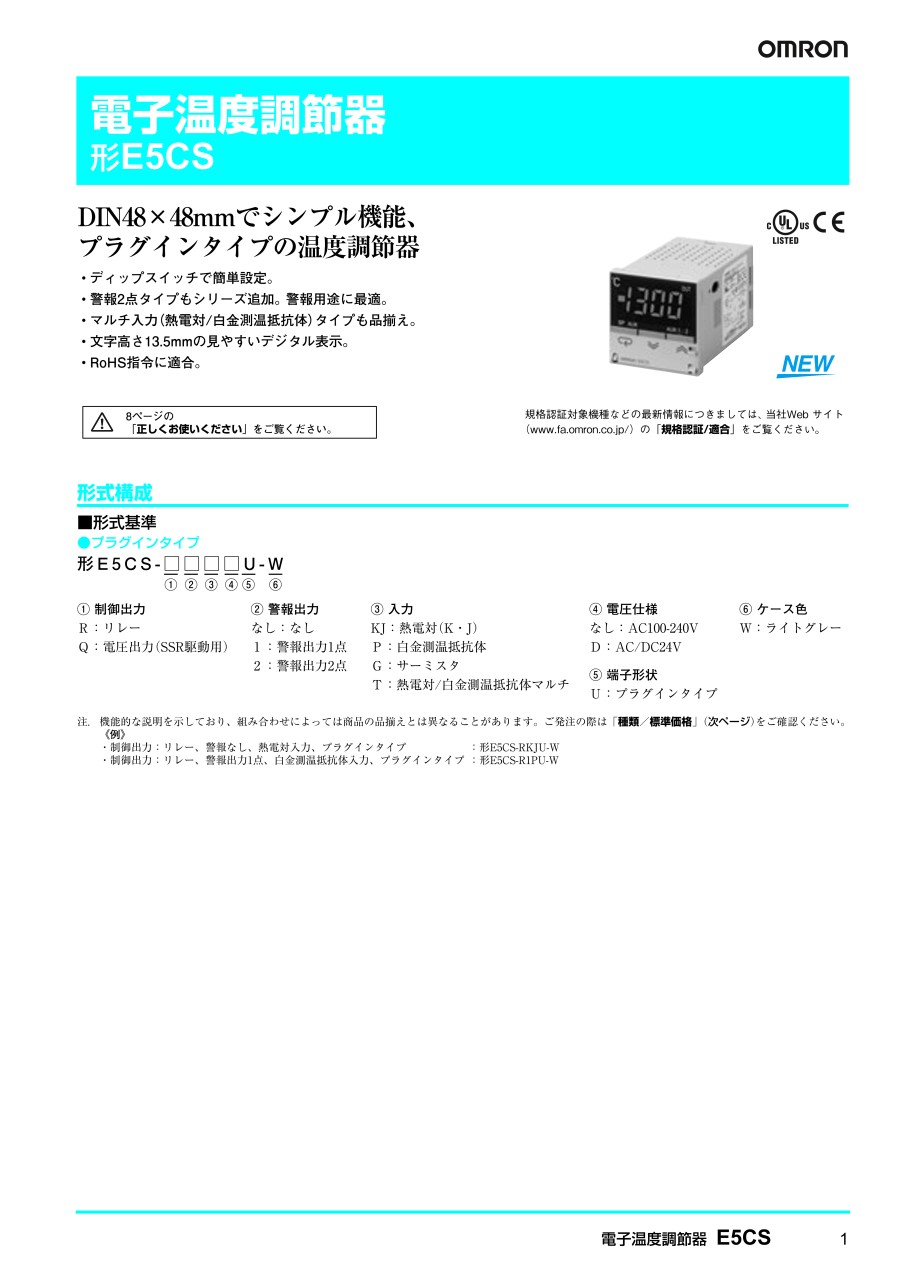

カタログ
サーマックS 電子温度調節器【E5CS】のレビュー
メンテナンス作業
5
5.02019/12/11
同型の交換部品として使用。在庫品の為納期が短いのが大変助かります。
0人が参考にしています。
ヒーター制御
5
5.02019/07/18
このタイプはピンタイプなので差し替えが容易です。ディップスイッチなので設定も簡単で大変使いやすい商品です
0人が参考にしています。
安全温度感知用
4
4.02018/11/08
圧力容器の安全温度感知用の温度調節器が故障したため、この商品と交換した。初期設定のまま使用できたので、交換が容易に終わり...もっと読む
