非接触温度センサ ES1
- 通常単価(税別)
- 23,385円～97,491円
- 税込単価
- 25,724円～107,240円

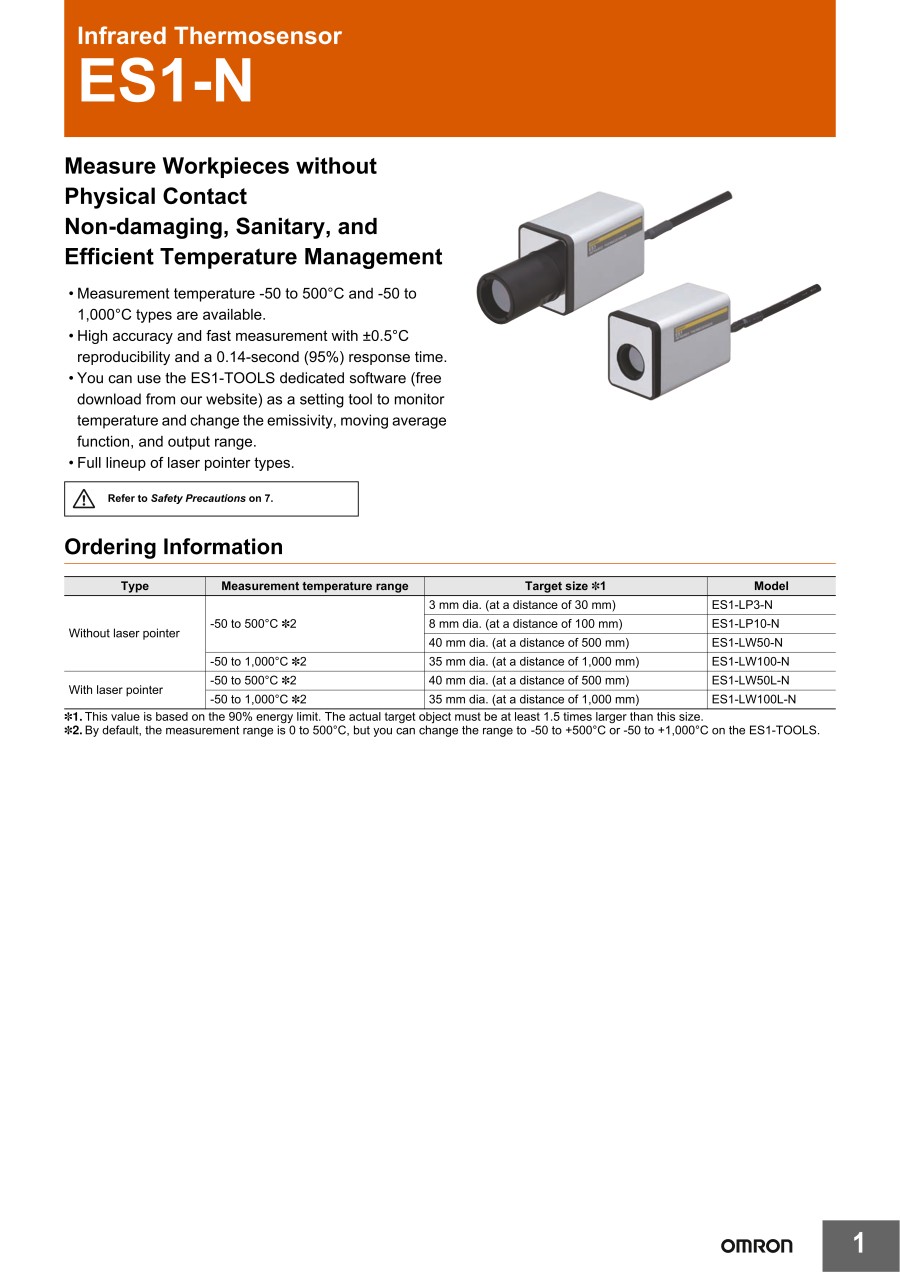

【ES1-N】ワークに触れずに温度を計測。傷つけず、衛生的でしかも効率的な温度管理を実現【ES1B】非...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形ES1-LP3-N/形ES1-LP10-N本体
形ES1-LW50-N/形ES1-LW50L-N本体
（形ES1-LW50-Nの場合（6）のレーザ出力口、（7）のレーザスイッチはありません。）
形ES1-LW100-N/形ES1-LW100L-N本体
（形ES1-LW100-Nの場合（6）のレーザ出力口、（7）のレーザスイッチはありません。）
形ES1B
形ES1C
製品仕様
ES1-N定格/性能
ES1-N
| タイプ | 照準レーザ無 | 照準レーザ有 | |||||
|---|---|---|---|---|---|---|---|
| 型番 | 形ES1-LP3-N | 形ES1-LP10-N | 形ES1-LW50-N | 形ES1-LW100-N | 形ES1-LW50L-N | 形ES1-LW100L-N | |
| 検出素子 | サーモパイル | ||||||
| レンズ | シリコン | ||||||
| 測定波長 | 8～14μm | ||||||
| 出力 | USB出力 | 分解能0.1℃ | |||||
| 電流出力 | 4～20mA/-50～500℃*1 負荷インピーダンス250Ω以下 分解能0.24μA | 4～20mA/-50～1,000℃*1 負荷インピーダンス250Ω以下 分解能0.24μA | 4～20mA/-50～500℃*1 負荷インピーダンス250Ω以下 分解能0.24μA | 4～20mA/-50～1,000℃ *1 負荷インピーダンス250Ω以下 分解能0.24μA | |||
| 電源電圧 | DC12～24V/USBバスパワー（USBバスパワーのみで電流出力以外可能） | ||||||
| 許容電源電圧変動 | 電源電圧の95～105% | ||||||
| 消費電流 | 30mA以下（DC24V） | ・30mA以下（DC24V、照準レーザ不使用時） ・40mA以下（DC24V、照準レーザ使用時） | |||||
| ケーブル長 | 2m±5cm | ||||||
| 測定精度 | USB出力 ・±（-8%rdg+1）℃以内 （測定温度:-50～0℃） ・±1℃以内 （測定温度:0～200℃） ・±0.5%rdg℃以内 （200～500℃） 電流出力 ・USB出力との差が （±0.1%出力レンジ）℃以内 | USB出力 ・±（-8%rdg+1）℃以内 （測定温度:-50～0℃） ・±1℃以内 （測定温度:0～200℃） ・±0.5%rdg℃以内 （200～1,000℃） 電流出力 ・USB出力との差が （±0.1%出力レンジ）℃以内 | USB出力 ・±（-8%rdg+1）℃以内 （測定温度:-50～0℃） ・±1℃以内 （測定温度:0～200℃） ・±0.5%rdg℃以内 （200～500℃） 電流出力 ・USB出力との差が （±0.1%出力レンジ）℃以内 | USB出力 ・±（-8%rdg+1）℃以内 （測定温度:-50～0℃） ・±1℃以内 （測定温度:0～200℃） ・±0.5%rdg℃以内 （200～1,000℃） 電流出力 ・USB出力との差が （±0.1%出力レンジ）℃以内 | |||
| 再現性 | ・0.5℃以内 | ・1℃以内 （測定温度:-50～0℃） ・0.5℃以内 （測定温度:0～500℃） ・1℃以内 （測定温度:500～1,000℃） | ・0.5℃以内 | ・1℃以内 （測定温度:-50～0℃） ・0.5℃以内 （測定温度:0～500℃） ・1℃以内 （測定温度:500～1,000℃） | |||
| 温度ドリフト | ・±0.5℃/℃以内 （測定温度:-50～0℃） ・±0.25℃/℃以内 （測定温度:0～500℃） | ・±0.5℃/℃以内 （測定温度:-50～0℃） ・±0.25℃/℃以内 （測定温度:0～500℃） ・±0.5℃/℃以内 （測定温度:500～1,000℃） | ・±0.5℃/℃以内 （測定温度:-50～0℃） ・±0.25℃/℃以内 （測定温度:0～500℃） | ・±0.5℃/℃以内 （測定温度:-50～0℃） ・±0.25℃/℃以内 （測定温度:0～500℃） ・±0.5℃/℃以内 （測定温度:500～1,000℃） | |||
| 電磁妨害 の影響*2 | 電磁界放電 イミュニティ | ±10℃以内（80MHz～1.0GHz） | |||||
| 伝導妨害 イミュニティ | ±10℃以内（150kHz～80MHz） | ||||||
| 応答時間 | 電流出力:0.14s以下（95%応答、移動平均1のとき） | ||||||
| 放射率 | 出荷時設定:0.95 設定ツールにて0.100～1.999で変更可能 | ||||||
| 移動平均機能 | 出荷時設定:10 設定ツールにて1～1,000で変更可能 | 出荷時設定:50 設定ツールにて 1～1,000で変更可能 | 出荷時設定:10 設定ツールにて 1～1,000で変更可能 | 出荷時設定:50 設定ツールにて 1～1,000で変更可能 | |||
| 使用温湿度範囲 | 温度:0～55℃、湿度:35～85%（結露しないこと） | ||||||
| 保存温度範囲 | -20～55℃（結露しないこと） | ||||||
| 耐振動 | 誤動作 | 10～55Hz 20m/s2 3軸方向 10min | |||||
| 耐久 | 10～55Hz 片振幅0.75mm 3軸方向 2h | ||||||
| 保護構造 | 無 | ||||||
| 適合規格 | CE、KC、FCC、RCM | ||||||
| - | IEC60825-1、PSC、FDA | ||||||
| 外形寸法 | W32mm×H40mm×L58mm | W32mm×H40mm×L90.3mm | W32mm×H40mm×L60.4mm | W32mm×H40mm×L92.7mm | |||
| 質量 | 約95g | 約115g | 約95g | 約115g | |||
| 標準付属品 | 取扱説明書、取付金具、 電源/出力ケーブル（2m）、 設置ゲージ | 取扱説明書、取付金具、電源/出力ケーブル（2m） | |||||
*1.出荷時は、0～+500℃です。-50℃～+500℃、-50℃～+1,000℃で使用する際は、形ES1-TOOLSでレンジ変更が必要です。
*2.工業用電磁環境（EN/IEC 61326-1 第2表）その場合、測定誤差は±10℃になります。
形ES1B
| 項目 | 型番 | |
|---|---|---|
| 形ES1B | ||
| 電源電圧 | DC12/24V | |
| 許容電源電圧変動 | 電源電圧の90～110% | |
| 消費電流 | 20mA以下 | |
| 測定温度範囲 | 10～70℃、60～120℃、115～165℃、140～260℃ | |
| 精度*1 | ±5℃*2 | ±2%PVまたは±2℃の大きい方 |
| ±10℃*2 | ±4%PVまたは±4℃の大きい方 | |
| ±30℃*2 | ±6%PVまたは±6℃の大きい方 | |
| ±40℃*2 | ±8%PVまたは±8℃の大きい方 | |
| 再現性 | ±1%PVまたは±1℃の大きい方 | |
| 温度ドリフト | ±0.4℃/℃以下 | |
| 電磁妨害の影響 | 電界強度イミュニティ | ±10℃以内（80-800MHz） |
| ±30℃以内（800-1000MHz） | ||
| 伝導妨害波イミュニティ | ±10℃以内 | |
| 測定距離:視野の直径 | 1:1typ. | |
| 測定波長 | 6.5～14.0μm | |
| 受光素子 | サーモパイル | |
| 応答速度 | 63%応答にて約300ms | |
| 出力インピーダンス | 1～4kΩ | |
| 動作温度範囲 | -25～+70℃（ただし、結露または氷結のないこと） | |
| 許容周囲湿度 | 相対湿度35～85% | |
| 耐振動性（耐久） | 98m/s2 10～55Hz X、Y、Z方向各2h | |
| 耐衝撃性（耐久） | 300m/s2 X、Y、Z方向に各3回 | |
| 本体材質 | ABS樹脂 | |
| 保護構造 | IP65 | |
| 適合規格 | CEマーキング*3 | |
| 質量 | 約120g | |
| リード線 | 補償導線 3m | |
| PVC被覆 耐熱70℃ | ||
*1.K熱電対特性に対しておよび放射率0.98の場合において
*2.測定対象の任意の基準温度からの温度変化
例: 50℃を基準温度として補正した場合、
55℃では±2%PVまたは±2℃の大きい方、
60℃では±4%PVまたは±4℃の大きい方の精度となります。
*3.EN61326-1:工業用電磁環境（EN/IEC61326-1 第2表）
ES1C
| 項目 | 型番 | |
|---|---|---|
| 形ES1C | ||
| 電源電圧 | DC12-24V | |
| 許容電圧変動範囲 | 定格電圧の90～110% | |
| 消費電流 | 70mA以下 | |
| 測定温度範囲 | 0～400℃ | |
| 測定精度 | 0～200℃:±2℃ 201～400℃:±1% PV（放射率0.95） | |
| 電磁妨害の影響 | 電界強度イミュニティ | ±10℃ max |
| 伝導妨害波イミュニティ | ±10℃ max | |
| 応答時間 | 100ms/90% | |
| 再現性 | 読取値の±1% | |
| 測定波長 | 8～14μm | |
| 受光素子 | サーモパイル | |
| 放射率 | 0.95固定 | |
| 電流出力 | DC4～20mA 負荷250Ω以下 | |
| 周囲温度範囲 | 使用時:0～+70℃ 保存時:-20～+70℃（ただし、氷結、結露のないこと） | |
| 周囲湿度範囲 | 使用/保存時:相対湿度35～85% | |
| 耐振動性（耐久） | 10～55Hz 振幅1.5mm X、Y、Z方向各2h | |
| 質量 | 180g | |
| 保護構造 | IP67相当 | |
| 適合規格 | CEマーキング* | |
*EN61326-1:工業用電磁環境（EN/IEC61326-1 第2表）
部品表
| No. | 名称 |
|---|---|
| （1） | レンズ |
| （2） | 取付金具用ねじ穴 |
| （3） | 三脚用ねじ穴 |
| （4） | 電源出力用コネクタ |
| （5） | マイクロUSBコネクタ |
| （6） | レーザ出力口 |
| （7） | レーザスイッチ |
| （8） | 設置ゲージ固定穴 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
91,295円 ( 100,425円 ) | 1日目 |
97,491円 ( 107,240円 ) | 1日目 |
75,144円 ( 82,658円 ) | 1日目 |
85,899円 ( 94,489円 ) | 1日目 |
87,852円 ( 96,637円 ) | 1日目 |
24,890円 ( 27,379円 ) | 在庫品1日目当日出荷可能 |
25,597円 ( 28,157円 ) | 1日目 |
23,385円 ( 25,724円 ) | 1日目 |
26,877円 ( 29,565円 ) | 1日目 |
44,899円 ( 49,389円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【ES1-N】
ワークに触れずに温度を計測。傷つけず、衛生的でしかも効率的な温度管理を実現
【ES1B】
非接触温度測定をローコストに実現
【ES1C】
0～400℃のワイドな計測範囲と優れた耐環境性を実現
