リニアブッシュ LMI・LMI-L形（インローフランジタイプ）

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 998円～5,675円

税込単価: 1,098円～6,243円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

リニアブッシュ LM形

4.5

通常価格(税別)： 526円 (税込価格：579円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

リニアブッシュ LMK形（フランジ形・角形）

4.3

通常価格(税別)： 1,053円 (税込価格：1,158円)

通常出荷日：在庫品1日目

取付が簡単なインローフランジタイプのリニアブッシュ。【特長】・最小の摩擦抵抗で...

詳細情報を確認する

タイプ
インローフランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
スチール
外筒表面処理
なし
潤滑の種類
なし

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が94型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LMIF形

LMIF-L形

規格表

LMIF形

呼び型番	主要寸法									基本定格荷重
	内接円形			外径		長さ		フランジ径		動定格C	静定格C₀
	dr	許容差		D	許容差精・上	L	許容差	D₁	許容差
	dr	精	上	D	許容差精・上	L	許容差	D₁	許容差
	mm	mm	mm	mm	mm	mm	mm	mm	mm	N	N
LMIF 6	6	-	-	12	-0.011～0	19	±0.3	28	-0.2～0	206	265
LMIF 8	8	-	-	15	-0.011～0	24	±0.3	32	-0.2～0	265	402
LMIF 10	10	-	-	19	-0.013～0	29	±0.3	39	-0.2～0	373	549
LMIF 12	12	-	-	21	-0.013～0	30	±0.3	42	-0.2～0	412	598
LMIF 13	13	-	-	23	-0.013～0	32	±0.3	43	-0.2～0	510	775
LMIF 16	16	-	-	28	-0.013～0	37	±0.3	48	-0.2～0	775	1,180
LMIF 20	20	-	-	32	-0.016～0	42	±0.3	54	-0.2～0	863	1,370
LMIF 25	25	-	-	40	-0.016～0	59	±0.3	62	-0.2～0	980	1,570

LMIF-L形

呼び型番	主要寸法									基本定格荷重
	内接円形			外径		長さ		フランジ径		動定格C	静定格C₀
	dr	許容差		D	許容差精・上	L	許容差	D₁	許容差
	dr	精	上	D	許容差精・上	L	許容差	D₁	許容差
	mm	mm	mm	mm	mm	mm	mm	mm	mm	N	N
LMIF 6L	6	-	-	12	-0.013～0	35	±0.3	28	-0.2～0	324	529
LMIF 8L	8	-	-	15	-0.013～0	45	±0.3	32	-0.2～0	431	784
LMIF 10L	10	-	-	19	-0.016～0	55	±0.3	39	-0.2～0	588	1,100
LMIF 12L	12	-	-	21	-0.016～0	57	±0.3	42	-0.2～0	657	1,200
LMIF 13L	13	-	-	23	-0.016～0	61	±0.3	43	-0.2～0	814	1,570
LMIF 16L	16	-	-	28	-0.016～0	70	±0.3	48	-0.2～0	1,230	2,350
LMIF 20L	20	-	-	32	-0.019～0	80	±0.3	54	-0.2～0	1,400	2,750
LMIF 25L	25	-	-	40	-0.019～0	112	±0.3	62	-0.2～0	1,560	3,140

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

フランジ形状

内接円径 dr

(φ)

全長 L

(mm)

外径 D

(φ)

フランジ形状

防塵シール

RoHS?

最小発注数量

丸フランジ	6	19	12	Fタイプ	なし	10	1個
丸フランジ	6	35	12	Fタイプ	なし	10	1個
丸フランジ	6	35	12	Fタイプ	両端シール付き	10	1個
丸フランジ	6	19	12	Fタイプ	両端シール付き	10	1個
丸フランジ	8	24	15	Fタイプ	なし	10	1個
丸フランジ	8	45	15	Fタイプ	なし	10	1個
丸フランジ	8	45	15	Fタイプ	両端シール付き	10	1個
丸フランジ	8	24	15	Fタイプ	両端シール付き	10	1個
丸フランジ	10	29	19	Fタイプ	なし	10	1個
丸フランジ	10	55	19	Fタイプ	なし	10	1個
丸フランジ	10	55	19	Fタイプ	両端シール付き	10	1個
丸フランジ	10	29	19	Fタイプ	両端シール付き	10	1個
丸フランジ	12	30	21	Fタイプ	なし	10	1個
丸フランジ	12	57	21	Fタイプ	なし	10	1個
丸フランジ	12	57	21	Fタイプ	両端シール付き	10	1個
丸フランジ	12	30	21	Fタイプ	両端シール付き	10	1個
丸フランジ	13	32	23	Fタイプ	なし	10	1個
丸フランジ	13	61	23	Fタイプ	なし	10	1個
丸フランジ	13	61	23	Fタイプ	両端シール付き	10	1個
丸フランジ	13	32	23	Fタイプ	両端シール付き	10	1個
丸フランジ	16	37	28	Fタイプ	なし	10	1個
丸フランジ	16	70	28	Fタイプ	なし	10	1個
丸フランジ	16	70	28	Fタイプ	両端シール付き	10	1個
丸フランジ	16	37	28	Fタイプ	両端シール付き	10	1個
丸フランジ	20	42	32	Fタイプ	なし	10	1個
丸フランジ	20	80	32	Fタイプ	なし	10	1個
丸フランジ	20	80	32	Fタイプ	両端シール付き	10	1個
丸フランジ	20	42	32	Fタイプ	両端シール付き	10	1個
丸フランジ	25	59	40	Fタイプ	なし	-	1個
丸フランジ	25	112	40	Fタイプ	なし	10	1個
丸フランジ	25	112	40	Fタイプ	両端シール付き	10	1個
丸フランジ	25	59	40	Fタイプ	両端シール付き	10	1個
二面フランジ	6	19	12	Hタイプ	なし	10	1個
二面フランジ	6	35	12	Hタイプ	なし	10	1個
二面フランジ	6	35	12	Hタイプ	両端シール付き	10	1個
二面フランジ	6	19	12	Hタイプ	両端シール付き	10	1個
二面フランジ	8	24	15	Hタイプ	なし	-	1個
二面フランジ	8	45	15	Hタイプ	なし	10	1個
二面フランジ	8	45	15	Hタイプ	両端シール付き	10	1個
二面フランジ	8	24	15	Hタイプ	両端シール付き	10	1個
二面フランジ	10	29	19	Hタイプ	なし	10	1個
二面フランジ	10	55	19	Hタイプ	なし	-	1個
二面フランジ	10	55	19	Hタイプ	両端シール付き	10	1個
二面フランジ	10	29	19	Hタイプ	両端シール付き	10	1個
二面フランジ	12	30	21	Hタイプ	なし	10	1個
二面フランジ	12	57	21	Hタイプ	なし	10	1個
二面フランジ	12	57	21	Hタイプ	両端シール付き	10	1個
二面フランジ	12	30	21	Hタイプ	両端シール付き	10	1個
二面フランジ	13	32	23	Hタイプ	なし	10	1個
二面フランジ	13	61	23	Hタイプ	なし	10	1個
二面フランジ	13	61	23	Hタイプ	両端シール付き	10	1個
二面フランジ	13	32	23	Hタイプ	両端シール付き	10	1個
二面フランジ	16	37	28	Hタイプ	なし	10	1個
二面フランジ	16	70	28	Hタイプ	なし	10	1個
二面フランジ	16	70	28	Hタイプ	両端シール付き	10	1個
二面フランジ	16	37	28	Hタイプ	両端シール付き	10	1個
二面フランジ	20	42	32	Hタイプ	なし	10	1個
二面フランジ	20	80	32	Hタイプ	なし	10	1個
二面フランジ	20	80	32	Hタイプ	両端シール付き	10	1個
二面フランジ	20	42	32	Hタイプ	両端シール付き	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,067円 ( 1,174円 )	8日目
1,896円 ( 2,086円 )	8日目
1,997円 ( 2,197円 )	10日目
998円 ( 1,098円 )	8日目
1,123円 ( 1,235円 )	8日目
1,896円 ( 2,086円 )	8日目
1,997円 ( 2,197円 )	8日目
1,067円 ( 1,174円 )	8日目
1,036円 ( 1,140円 )	60日目
2,047円 ( 2,252円 )	8日目
2,130円 ( 2,343円 )	8日目
1,095円 ( 1,205円 )	8日目
1,101円 ( 1,211円 )	10日目
2,087円 ( 2,296円 )	8日目
2,269円 ( 2,496円 )	8日目
1,164円 ( 1,280円 )	8日目
1,228円 ( 1,351円 )	8日目
2,296円 ( 2,526円 )	8日目
2,520円 ( 2,772円 )	10日目
1,263円 ( 1,389円 )	8日目
1,370円 ( 1,507円 )	8日目
2,960円 ( 3,256円 )	8日目
2,760円 ( 3,036円 )	8日目
1,497円 ( 1,647円 )	8日目
1,642円 ( 1,806円 )	8日目
3,154円 ( 3,469円 )	8日目
3,397円 ( 3,737円 )	8日目
1,697円 ( 1,867円 )	8日目
2,381円 ( 2,619円 )	8日目
4,462円 ( 4,908円 )	8日目
4,805円 ( 5,286円 )	8日目
2,381円 ( 2,619円 )	8日目
1,165円 ( 1,282円 )	8日目
2,038円 ( 2,242円 )	8日目
2,131円 ( 2,344円 )	8日目
1,197円 ( 1,317円 )	8日目
1,067円 ( 1,174円 )	8日目
2,243円 ( 2,467円 )	8日目
2,131円 ( 2,344円 )	8日目
1,174円 ( 1,291円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能
2,314円 ( 2,545円 )	8日目
2,267円 ( 2,494円 )	8日目
1,110円 ( 1,221円 )	8日目
1,241円 ( 1,365円 )	在庫品1日目当日出荷可能
2,232円 ( 2,455円 )	8日目
2,617円 ( 2,879円 )	8日目
1,195円 ( 1,315円 )	8日目
1,283円 ( 1,411円 )	8日目
2,454円 ( 2,699円 )	8日目
2,497円 ( 2,747円 )	8日目
1,263円 ( 1,389円 )	8日目
1,387円 ( 1,526円 )	8日目
2,943円 ( 3,237円 )	8日目
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	8日目
1,837円 ( 2,021円 )	8日目
3,314円 ( 3,645円 )	8日目
3,535円 ( 3,889円 )	8日目
1,749円 ( 1,924円 )	30日目

基本情報

基本情報

取付が簡単なインローフランジタイプのリニアブッシュ。
【特長】
・最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られる。
・インロー部が短いため、リニアブッシュが反対側にはみ出し難く、取付の反対側のスペース性に優れている。
・LMI-L形は標準形リテーナが2個組込んであり、モーメント負荷の箇所に最適。

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

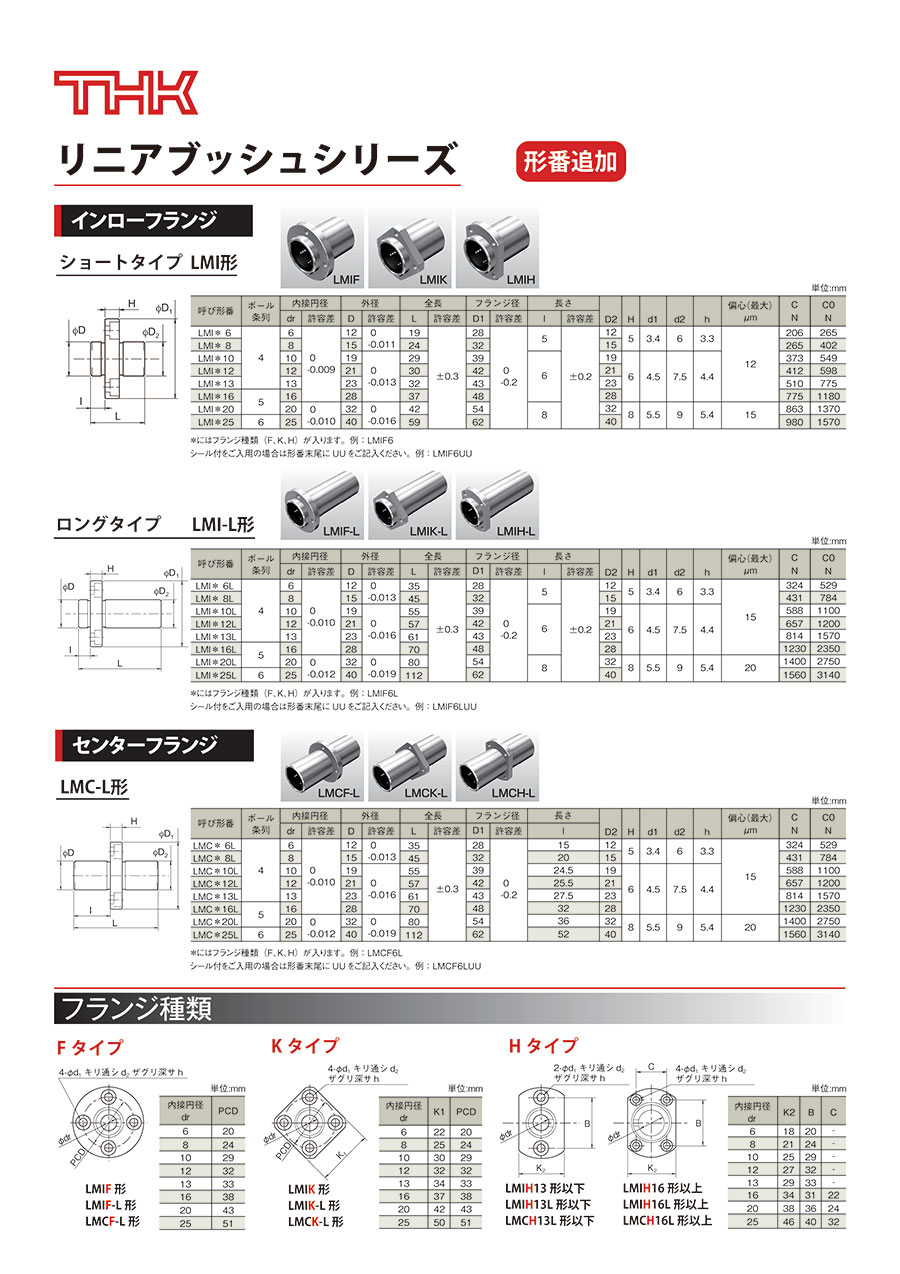

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアブッシュ LMI・LMI-L形（インローフランジタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q潤滑剤は何を使用すれば良いですか?

グリースの場合はAFB-LFグリースをお使いください。または良質のリチウム石けん基グリース２号を推奨します。潤滑油の場合は、タービン油、マシン油、スピンドル油が一般的です。
