ＮＴＮ

Sシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 56,126円～234,519円

税込単価: 61,739円～257,971円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

HSシリーズ

通常価格(税別)： 170,712円 (税込価格：187,783円)

通常出荷日：14 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＴＮ

L形

通常価格(税別)： 366,668円 (税込価格：403,335円)

通常出荷日：7 日目～

NTNボウルフィーダと自動機械間をほぼ水平・直線的に結びつけます。（1）送り速...

詳細情報を確認する

適用コントローラ
K-ECF25、K-ECR25

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

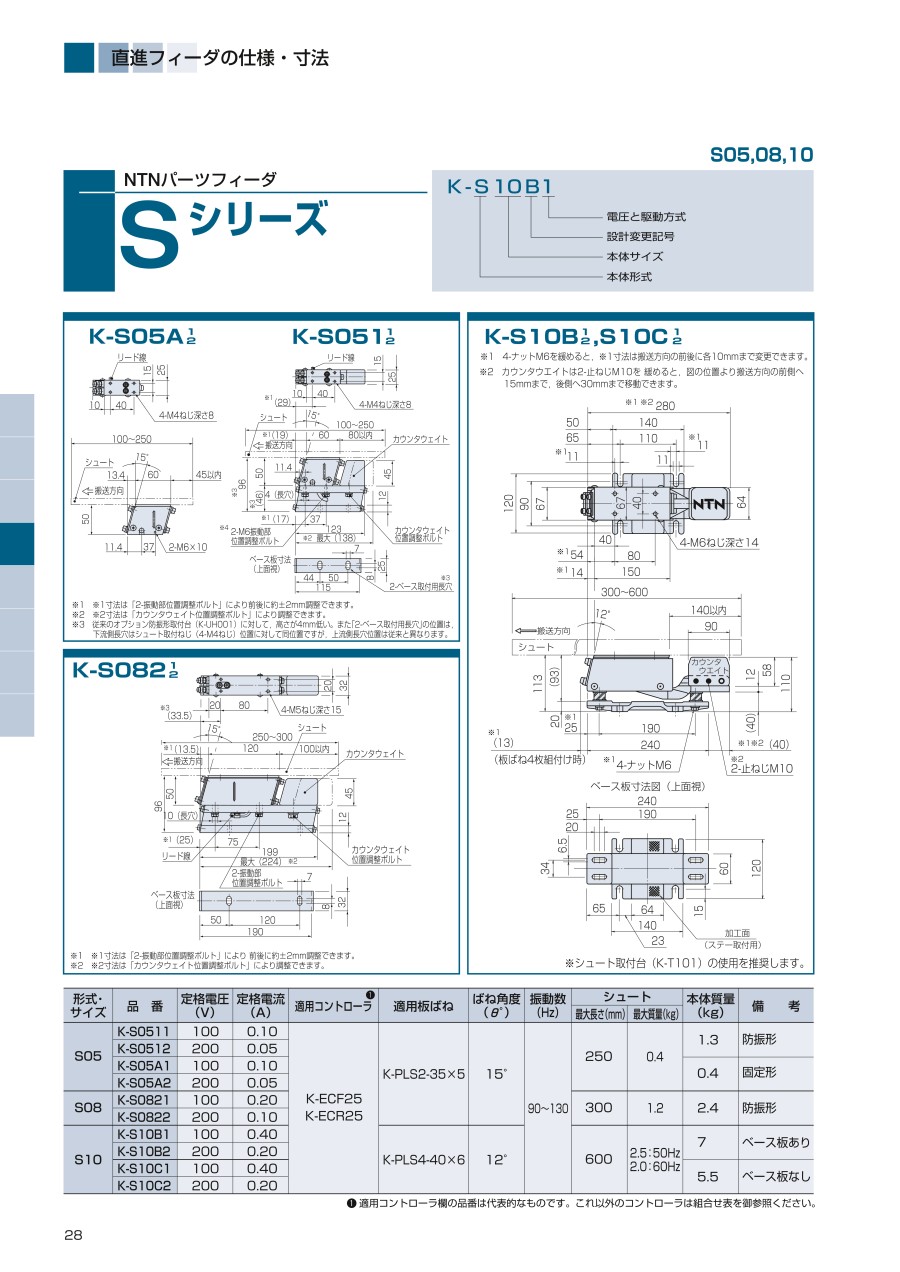

外形図

K-S05A 1／2、K-S051 1／2、K-S082 1／2

※1：※1寸法は「2-振動部位置調整ボルト」により前後に約±2mm調整できます。

※2：※2寸法は「カウンタウェイト位置調整ボルト」により調整できます。

※3：従来のオプション防振形取付台（K-UH001）に対して、高さが4mm低い。また「2-ベース取付用長穴」の位置は、下流側長穴はシュート取付ねじ（4-M4ねじ）位置に対して同位置ですが、上流側長穴位置は従来と異なります。（K-S05A 1／2、K-S051 1／2）

K-S10B 1／2、S10C 1／2

※1：4-ナットM6を緩めると、※1寸法は搬送方向の前後に各10mmまで変更できます。

※2：カウンタウエイトは2-止めねじM10を緩めると、図の位置より搬送方向の前側へ15mmまで、後側へ30mmまで移動できます。

※シュート取付台（K-T101）の使用を推奨します。

K-S20B 1／2、K-S20C 1／2

※1：4-ナットM6を緩めると、※1寸法は搬送方向の前後に各10mmまで変更できます。

カウンタウエイトは2-止めねじM10を緩めると、図の位置より搬送方向の前側へ10mmまで、後側へ30mmまで移動できます。

K-S30B4、S30C4

※1：4-六角ボルトM8を緩めると、※1寸法は搬送方向の前後に各20mmまで変更できます。

※2：カウンタウエイトは2-止めねじM10を緩めると、図の位置より搬送方向の前側へ10mmまで、後側へ65mmまで移動できます。

※シュート取付台（K-T201：S20用、K-T301：S30用）の使用を推奨します。

製品仕様

型番	形式・サイズ	定格電圧（V）	定格電流（A）	適用コントローラ^※	適用板ばね	ばね角度（θ°）	振動数（Hz）	シュート		本体質量（kg）	備考
型番	形式・サイズ	定格電圧（V）	定格電流（A）	適用コントローラ^※	適用板ばね	ばね角度（θ°）	振動数（Hz）	最大長さ（mm）	最大質量（kg）	本体質量（kg）	備考
K-S0511	S05	100	0.10	K-ECF25 K-ECR25	K-PLS2-35×5	15°	90～130	250	0.4	1.3	防振形
K-S0512		200	0.05							1.3	防振形
K-S05A1		100	0.10							0.4	固定形
K-S05A2		200	0.05							0.4	固定形
K-S0821	S08	100	0.20					300	1.2	2.4	防振形
K-S0822	S08	200	0.10					300	1.2	2.4	防振形
K-S10B1	S10	100	0.40		K-PLS4-40×6	12°		600	2.5：50Hz 2.0：60Hz	7	ベース板あり
K-S10B2		200	0.20							7	ベース板あり
K-S10C1		100	0.40							5.5	ベース板なし
K-S10C2		200	0.20							5.5	ベース板なし
K-S20B1	S20	100	1.0		K-PLS4-70×12	15°		800	5.0：50Hz 3.5：60hz	14	ベース板あり
K-S20B2		200	0.5							14	ベース板あり
K-S20C1		100	1.0							11.5	ベース板なし
K-S20C2		200	0.5							11.5	ベース板なし
K-S30B4	S30	200	0.9		K-PSL4-86×15		45～65	1,100	15：60Hz	41	ベース板あり
K-S30C4	S30	200	0.9		K-PSL4-86×15		45～65	1,100	15：60Hz	33	ベース板なし

※適用コントローラ欄の品番は代表的なものです。

選定サポート情報

S05、08、10

S20、30

型番リスト

表示件数

型番

シュート最大長さ

(mm)

シュート最大質量

(Kg)

適用板ばね

定格電圧

(V)

定格電流

(A)

ばね角度

(θ°)

振動数

(Hz)

カウンタウェイト

ベース板

最小発注数量

250	0.4	K-PLS2-35×5	100	0.1	15	90～130	本体のみ	-	1個
250	0.4	K-PLS2-35×5	200	0.05	15	90～130	本体のみ	-	1個
250	0.4	K-PLS2-35×5	100	0.1	15	90～130	あり	-	1個
250	0.4	K-PLS2-35×5	200	0.05	15	90～130	あり	-	1個
300	1.2	K-PLS2-35×5	100	0.2	15	90～130	あり	-	1個
300	1.2	K-PLS2-35×5	200	0.1	15	90～130	あり	-	1個
600	2.5:50Hz 2.0:60Hz	K-PLS4-40×6	100	0.4	12	90～130	-	あり	1個
600	2.5:50Hz 2.0:60Hz	K-PLS4-40×6	200	0.2	12	90～130	-	あり	1個
600	2.5:50Hz 2.0:60Hz	K-PLS4-40×6	100	0.4	12	90～130	-	なし	1個
600	2.5:50Hz 2.0:60Hz	K-PLS4-40×6	200	0.2	12	90～130	-	なし	1個
800	5.0:(50Hz) 3.5:(60Hz)	K-PLS4-70×12	100	1	15	90～130	-	あり	1個
800	5.0:(50Hz) 3.5:(60Hz)	K-PLS4-70×12	200	0.5	15	90～130	-	あり	1個
800	5.0:(50Hz) 3.5:(60Hz)	K-PLS4-70×12	100	1	15	90～130	-	なし	1個
800	5.0:(50Hz) 3.5:(60Hz)	K-PLS4-70×12	200	0.5	15	90～130	-	なし	1個
1100	15:(60Hz)	K-PLS4-86×15	200	0.9	15	45～65	-	あり	1個
1100	15:(60Hz)	K-PLS4-86×15	200	0.9	15	45～65	-	なし	1個

通常単価(税別) (税込単価)	通常出荷日

56,126円 ( 61,739円 )	14日目
56,126円 ( 61,739円 )	14日目
75,903円 ( 83,493円 )	14日目
75,918円 ( 83,510円 )	14日目
86,061円 ( 94,667円 )	15日目
89,504円 ( 98,454円 )	19日目
102,760円 ( 113,036円 )	19日目
98,226円 ( 108,049円 )	14日目
92,859円 ( 102,145円 )	19日目
92,859円 ( 102,145円 )	14日目
132,849円 ( 146,134円 )	19日目
132,849円 ( 146,134円 )	19日目
123,256円 ( 135,582円 )	19日目
124,055円 ( 136,461円 )	19日目
234,519円 ( 257,971円 )	19日目
209,342円 ( 230,276円 )	19日目

詳細情報

基本情報

基本情報

NTNボウルフィーダと自動機械間をほぼ水平・直線的に結びつけます。
（1）送り速度のムラが少ない（2）長期にわたる安定動作（3）据付調整が容易

◆パーツフィーダーの選定でお悩みの方はこちらから

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
