ジョー形カップリング クランピングタイプ SJC・SJCA・SJCB

外形図



キー溝寸法

キー溝寸法

（5）（7） キー溝加工	適用軸穴径 （d1、d2）	b		t		キー呼び寸法 b×h
		基準寸法	許容差	基準寸法	許容差
K2	5～9.525	2	±0.0125	1.0	0～+0.1	2×2
K3	6～10	3		1.4		3×3
K4	8～12	4	±0.015	1.8		4×4
K5	12～17	5		2.3		5×5
K6	15～22	6		2.8		6×6
K7	18～25	7	±0.018	3.0	0～+0.2	7×7
K8	18～30	8		3.3		8×7
K9	24～30	9				9×8
K10	25～35	10				10×8
K12	30～42	12	±0.0215			12×8
K14	40～50	14		3.8		14×9
K16	45～55	16		4.3		16×10
K18	45～60	18		4.4		18×11

キー溝寸法表

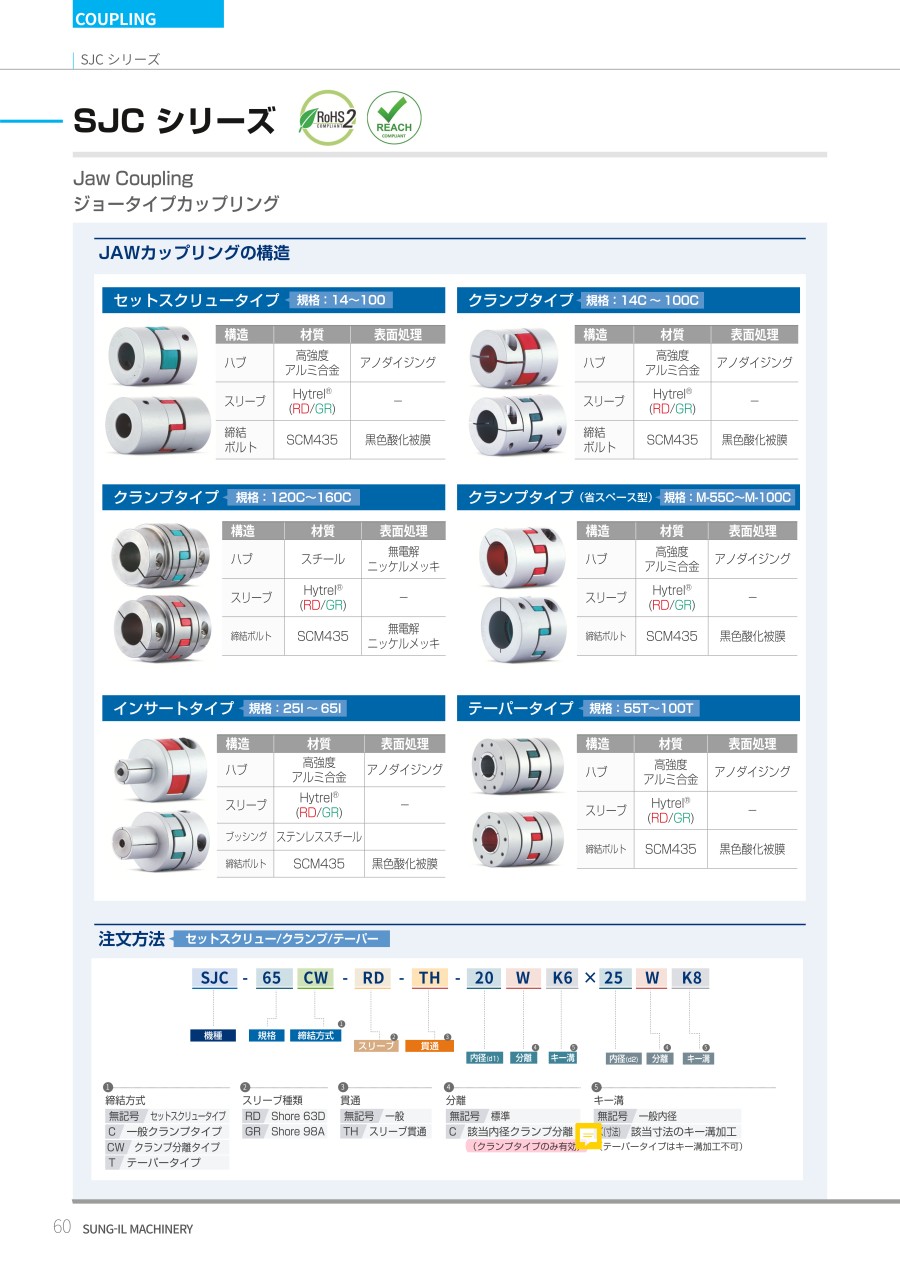

製品仕様

クランプタイプ＜規格：14C ～ 100C＞

クランプタイプ（省スペース型）＜M-55C～M-100C＞

構造	材質	表面処理
ハブ	高強度 アルミ合金	アノダイジング
スリーブ	Hytrel® （RD/GR）	-
締結ボルト	SCM435	黒色酸化被膜

構造	材質	表面処理
ハブ	高強度 アルミ合金	アノダイジング
スリーブ	Hytrel® （RD/GR）	-
締結ボルト	SCM435	黒色酸化被膜

規格表

（1）Type	（2）D	（3）No.	標準内径（4）d1、（6）d2選択（d1≦d2）（mm） 穴の指定方法d1□×d2□（1）	（5）（7）キー溝寸法	寸法（±0.3mm）
					D	L	l	t	締結ボルトM	F
SJC	14C	GRRD	3 4 4.5 5	無記号（なし）K2	14	22	7	6	M2	3.5
	20C		4 4.5 6 6.35 7 8	無記号（なし）K2 K3 K4	20	30	10	8	M2.6	4.95
	25C		5 6 6.35 7 8 9.525 10		25	31.25		9	M3
	55C		12 14 15 16 18 19 20 22 24 25 26 28	無記号（なし）K4 K5 K6 K7 k8 K9 K10	55	78.3	30.3	14	M6	10.5
	65C		15 16 18 19 20 22 24 25 26 28 30 35	無記号（なし）K5 K6 K7 K8 K9 K10 K12	65	90.3	35.3	15	M8	12.45
	80C		15 16 18 19 20 22 24 25 26 28 30 35 40 45	無記号（なし）K5 K6 K7 K8 K9 K10 K12 K14 K16 K18	80	114.2	45.2	18	M10	14.7
	100C		20 22 24 25 26 28 30 35 40 45 50 60	無記号（なし）K6 K7 K8 K9 K10 K12 K14 K16 K18	104	140.2	56.2	21	M12	19.9
SJCA	30C		6 6.35 7 8 9.525 10 11 12 14	無記号（なし）K2 K3 K4 K5	30	35.3	11.3	10	M4	5.6
	40C		8 9.525 10 11 12 14 15 16 18	無記号（なし）K2 K3 K4 K5 K6 K7 K8	40	55	19.5	12	M5	6.8
SJCB	30C		6 6.35 7 8 9.525 10 11 12 14	無記号（なし）K2 K3 K4 K5	30	44.7	16	10	M4	5.4
	40C		8 9.525 10 11 12 14 15 16 18	無記号（なし）K2 K3 K4 K5 K6 K7 K8	40	66	25	12	M5	8.4

• ※ （1）□はキー溝寸法を示します。無記号の場合は、通常内径を示します。
• ※ キー溝付きタイプの内径です。
• ※ d1、d2の穴径公差はH7で、相手取付軸の寸法公差はh7です。

Type	D	No.	締結トルク （N・m）	最大回転数 （min-1）	常用トルク （N・m）	最大トルク （N・m）	ねじり剛性 （N・m/rad）	慣性モーメント （kg・m2)	質量 （g）	ミスアライメント許容値
										偏角 （°）	偏心 （mm）	エンドプレー （mm）
SJC	14C	GR	0.5	22,000	1.6	3.2	20	1.6×10-7	6	1.0	0.05	+0.6 -0.2
		RD			2	4	30				0.03
	20C	GR	1	15,000	4	8	40	1.1×10-6	19		0.07	+0.8 -0.3
		RD			5	10	65				0.05
	25C	GR	1.7	13,000	8	16	180	2.4×10-6	25		0.07	+1.0 -0.4
		RD			10	20	220				0.05
	55C	GR	13	6,500	45	90	2,500	1.6×10-4	330		0.09	+1.4 -0.5
		RD			60	120	4,000				0.06
	65C	GR	30	5,500	120	240	4,000	3.8×10-4	560		0.1	+1.5 -0.6
		RD			180	360	8,000				0.08
	80C	GR	50	4,500	240	480	10,000	1.0×10-3	1,050		0.1	+1.5 -0.6
		RD			320	640	20,000				0.08
	100C	GR	90	3,500	300	600	20,000	4.6×10-3	2,550		0.15	+2.0 0.6
SJCA		RD			600	1,200	40,000				0.1
	30C	GR	3.5	10,000	10	20	180	6.2×10-6	50		0.08	+1.0 -0.4
		RD			14	28	220				0.06
	40C	GR	8	8,500	16	32	1,200	3.1×10-5	135		0.06	+1.2 -0.5
		RD			18	36	2,000				0.04
SJCB	30C	GR	3.5	10,000	10	20	180	7.5×10-6	55		0.08	+1.0 -0.4
		RD			14	28	220				0.06
	40C	GR	8	8,500	16	32	1,200	3.9×10-5	160		0.06	+1.2 -0.5
		RD			18	36	2,000				0.04

追加工

軸径	寸法				呼び寸法
d1・d2	b（mm）		t（mm）		（b×h）
	基準寸法	公差	基準寸法	公差
φ8～φ10	3	±0.0125	1.4	+0.1 0	3×3
φ10～φ12	4	±0.015	1.8		4×4
φ12～φ17	5		2.3		5×5
φ17～φ22	6		2.8		6×6
φ22～φ30	8	±0.018	3.3		8×7
φ30～φ38	10			+0.2 0	10×8
φ38～φ44	12	±0.0215			12×8
φ44～φ50	14		3.8		14×9
φ50～φ58	16		4.3		16×10
φ58～φ65	18		4.4		18×11

• キー溝の位置は（株）成一機工の設計基準により決まります。
• キー溝の深さ、幅、高さの公差指定も承ります。
• キー溝はSFCシリーズを除く全てのクランプタイプ、クランプ分離タイプ、セットスクリュータイプの締結方式に適用可能です。





注文例

• キー溝注文時、キー溝が必要な内径（d）の後ろに（キー溝の幅=b）をご記入下さい。
• キー溝の高さ（t）はキー溝の幅（b）で決定しますが、異なるサイズをご希望の場合はお問い合せ下さい。
  （例：K3=キー溝の幅 3mm、高さ1.4mm）

使用例

推奨軸挿入量

• 最も理想的な挿入量は規格別に提示する ‘L1’寸法までとなります。
• 軸の挿入量が短い場合、軸とカップリング内径間の接触面積が不足するため、スリップの発生やハブ破損の原因となります。
• 軸の挿入量が長い場合、カップリングの内部構造と軸間の干渉により、カップリングの破損につながる恐れがあります。

商品特長詳細

特長及び用途

ゼロバックラッシュ（精密度）		○
高いトルク伝達力（耐久性）		☆
ねじり剛性		△
振動の吸収／減衰		○
非整列吸収		△
電気絶縁性		○
適用モータ	サーボ	○
	ステッピング	○
	エンコーダー	△
	汎用	☆
使用可能温度		-20℃ ～ 120℃

主要用途： 工作機械、プレス、射出成形機、油圧機器、ポンプ直交座標ロボット、ベルトドライブ、物流設備



バリエーションが豊富。

正転／逆転の特性が同一。

構造（右がクランピングタイプ）
材質／Sleeve：熱可塑性樹脂
ハブ：高剛性アルミニウム合金
表面処理：アルマイト処理
Clamping：SCM435

本体		スペーサ	A 付属品
M 材質	S 表面処理	M 材質
アルミ	フルマイト処理	ポリウレタン	六角穴付ボルト

使用可能温度：-30～+80℃

選定サポート情報

この商品の選定方法について

SJCタイプのカップリングは回転角の伝達を目的としてバックラッシュ0で使用する方法とトルクの伝達を主な目的として使用する方法があります。
硬度が違う2種類のスリーブはそれぞれ異なる特性があるので適正なカップリングを選んでください。

回転角の伝達と制御を主目的とし、低トルク領域で使用する場合、金属スプリングのカップリングと同じようにバックラッシュ0の特徴が活用できます。
さらに、一般カップリングでは得られないねじり振動も吸収する機能があります。バックラッシュ（0）で使用する場合の回転伝達トルクはカタログに掲載された使用トルクより小さくなります。また、バックラッシュ（0）で使用できる許容トルクは2種類のスリーブとも同じですが、回転角を正確に伝達するため必要な応答性についてスリーブの硬度が高い方が優れた性能が得られます。

SJCタイプのカップリングはスリーブを圧縮してトルクを伝達する性格上、金属タイプのカップリングと比べてもより高トルクでの使用が可能です。従って、バックラッシュ（0）が必要ではないポンプなど一般産業機械に適用が可能です。SJCカップリングは各々異なるスリーブで標準化されていますが、常用トルク、最大トルクは硬度の低い緑色のスリーブが小さく、硬度の高い赤色スリーブが大きいです。
しかし、ミスアライメントの許容値は緑色が大きくて、赤色のスリーブは小さくなります。用度に合わせて適正なスリーブを選定してください。
