ピッチチェンジャー小型タイプ

Name: ピッチチェンジャー 小型タイプ
Brand: マシンエンジニアリング
SKU: 221005341042
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 62,540円～209,348円特別価格

税込単価: 68,794円～230,283円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

ピッチチェンジャー用パルスモータコントローラ

通常価格(税別)： 51,630円 (税込価格：56,793円)

通常出荷日：10 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マシンエンジニアリング

ピッチチェンジャー

通常価格(税別)： 75,000円 (税込価格：82,500円)

通常出荷日：16 日目～

【特長】・最小ピッチ8mmの、手のひらに載る極小サイズ・駆動源は装置に合わせて...

詳細情報を確認する

本体幅 (mm)
30
動作仕様
フリーストローク
最小ピッチ (mm)
8
最速サイクルタイム (sec)
0.2
最速時の可搬質量上限 (g)
50
最大可搬質量(ユニット固定時） (g)
150
最大可搬質量(ユニット移動時） (g)
100

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が32型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

新商品多数のワーク搬送時に使えるピッチ変更ユニットピッチチェンジャー: マシンエンジニアリングの「ピッチチェンジャー」は、内蔵のカムが回転することで、スライダが常に等ピッチで移動するピッチ変更ユニットです。
※ミスミVONAオリジナル商品として独占販売しています。

特徴

シリンダ機構のイメージ

例えば、多数のワーク搬送時のピッチ変更機構で以下のようなお悩みはございませんか？

・機構が複雑で設計・調整に時間がかかる
・シリンダ機構では停止時に衝撃があり、高速化できない
・部品点数が増え、機構全体が大型化してしまう
・周辺設計に制約があり、汎用性に劣る

ピッチチェンジャー　小型タイプ:関連画像

MEG ピッチチェンジャー

マシンエンジニアリングの「ピッチチェンジャー」なら、そんなお悩みを解決できます！

特長1.スライダ数・ピッチの標準化により、調整不要で即使用可能！
特長2.最速0.18秒の高速サイクルタイムと、±0.025mmの位置繰返精度を実現！
特長3.シリンダ機構と比較して約1/5の小型化と軽量化を実現！※右図参照
特長4.取付面にミスミ製アルミフレームを採用し、周辺設計が自在に！
特長5.入力軸の回転駆動はパルスモータの他にロータリアクチュエータでも可能！

ピッチチェンジャー　小型タイプ:関連画像

カム構造ならではのピッチ変更の「正確さ」「早さ」を動画でチェック

ピッチチェンジャー　小型タイプ:関連画像

超小型ピッチチェンジャー

ピッチチェンジャー　小型タイプ:関連画像

手に載る小型サイズのため、内製ユニットと比較して大幅な小型化を実現！ 用途に合わせてスライダ数は４種類からご選定可能: ＜バリエーション＞
２連：PCU8030F2 ピッチ：8～48mm
４連：PCU8030F4 ピッチ：8～16mm
６連：PCU12030F6 ピッチ：8～17mm
８連：PCU12030F6 ピッチ：8～12mm

チラシダウンロードはこちら

型番リスト

表示件数

型番

本体長さ

(mm)

連数

制御モータ

外部センサ

最大ピッチ

(mm)

最小発注数量

80	2	なし	なし	56	1個
80	2	2相ステッピングモータ	1ケ	56	1個
80	2	αSTEP ARモータ	1ケ	56	1個
80	2	αSTEP AZモータ	1ケ	56	1個
80	3	なし	なし	28	1個
80	3	2相ステッピングモータ	1ケ	28	1個
80	3	αSTEP ARモータ	1ケ	28	1個
80	3	αSTEP AZモータ	1ケ	28	1個
80	4	なし	なし	18	1個
80	4	2相ステッピングモータ	1ケ	18	1個
80	4	αSTEP ARモータ	1ケ	18	1個
80	4	αSTEP AZモータ	1ケ	18	1個
80	5	なし	なし	14	1個
80	5	2相ステッピングモータ	1ケ	14	1個
80	5	αSTEP ARモータ	1ケ	14	1個
80	5	αSTEP AZモータ	1ケ	14	1個
120	6	なし	なし	18	1個
120	6	2相ステッピングモータ	1ケ	18	1個
120	6	αSTEP ARモータ	1ケ	18	1個
120	6	αSTEP AZモータ	1ケ	18	1個
120	7	なし	なし	15	1個
120	7	2相ステッピングモータ	1ケ	15	1個
120	7	αSTEP ARモータ	1ケ	15	1個
120	7	αSTEP AZモータ	1ケ	15	1個
120	8	なし	なし	13	1個
120	8	2相ステッピングモータ	1ケ	13	1個
120	8	αSTEP ARモータ	1ケ	13	1個
120	8	αSTEP AZモータ	1ケ	13	1個
120	9	なし	なし	11	1個
120	9	2相ステッピングモータ	1ケ	11	1個
120	9	αSTEP ARモータ	1ケ	11	1個
120	9	αSTEP AZモータ	1ケ	11	1個

通常単価(税別) (税込単価)	通常出荷日

62,540円 ( 68,794円 )	15日目
87,632円78,868円 ( 86,755円 )	15日目
101,264円 ( 111,390円 )	15日目
147,664円 ( 162,430円 )	16日目
70,106円63,095円 ( 69,405円 )	15日目
95,422円85,879円 ( 94,467円 )	15日目
105,000円 ( 115,500円 )	15日目
157,158円 ( 172,874円 )	16日目
71,250円 ( 78,375円 )	15日目
99,316円89,384円 ( 98,322円 )	15日目
112,948円 ( 124,243円 )	15日目
161,895円 ( 178,085円 )	16日目
78,750円 ( 86,625円 )	15日目
103,125円 ( 113,438円 )	15日目
116,250円 ( 127,875円 )	15日目
171,390円 ( 188,529円 )	16日目
90,000円 ( 99,000円 )	15日目
118,790円106,911円 ( 117,602円 )	15日目
132,422円 ( 145,664円 )	15日目
185,622円 ( 204,184円 )	16日目
97,500円 ( 107,250円 )	15日目
126,579円113,921円 ( 125,313円 )	15日目
140,211円126,189円 ( 138,808円 )	15日目
195,116円 ( 214,628円 )	16日目
101,250円 ( 111,375円 )	15日目
130,474円117,426円 ( 129,169円 )	15日目
144,106円129,695円 ( 142,665円 )	15日目
199,864円 ( 219,850円 )	16日目
112,948円101,653円 ( 111,818円 )	15日目
138,264円124,437円 ( 136,881円 )	15日目
151,895円136,705円 ( 150,376円 )	15日目
209,348円 ( 230,283円 )	16日目

詳細情報

基本情報

基本情報

【特長】
・最小ピッチ8mmの、手のひらに載る極小サイズ
・駆動源は装置に合わせて選定していただくことが可能です
・オプションのモータはオリエンタルモーター（株）のαSTEP ARとαSTEP AZ（DC電源入力）、2相ステッピング「CVK」3種類から選べます

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

●シーンごとに選べるワークの搬送ユニット事例集

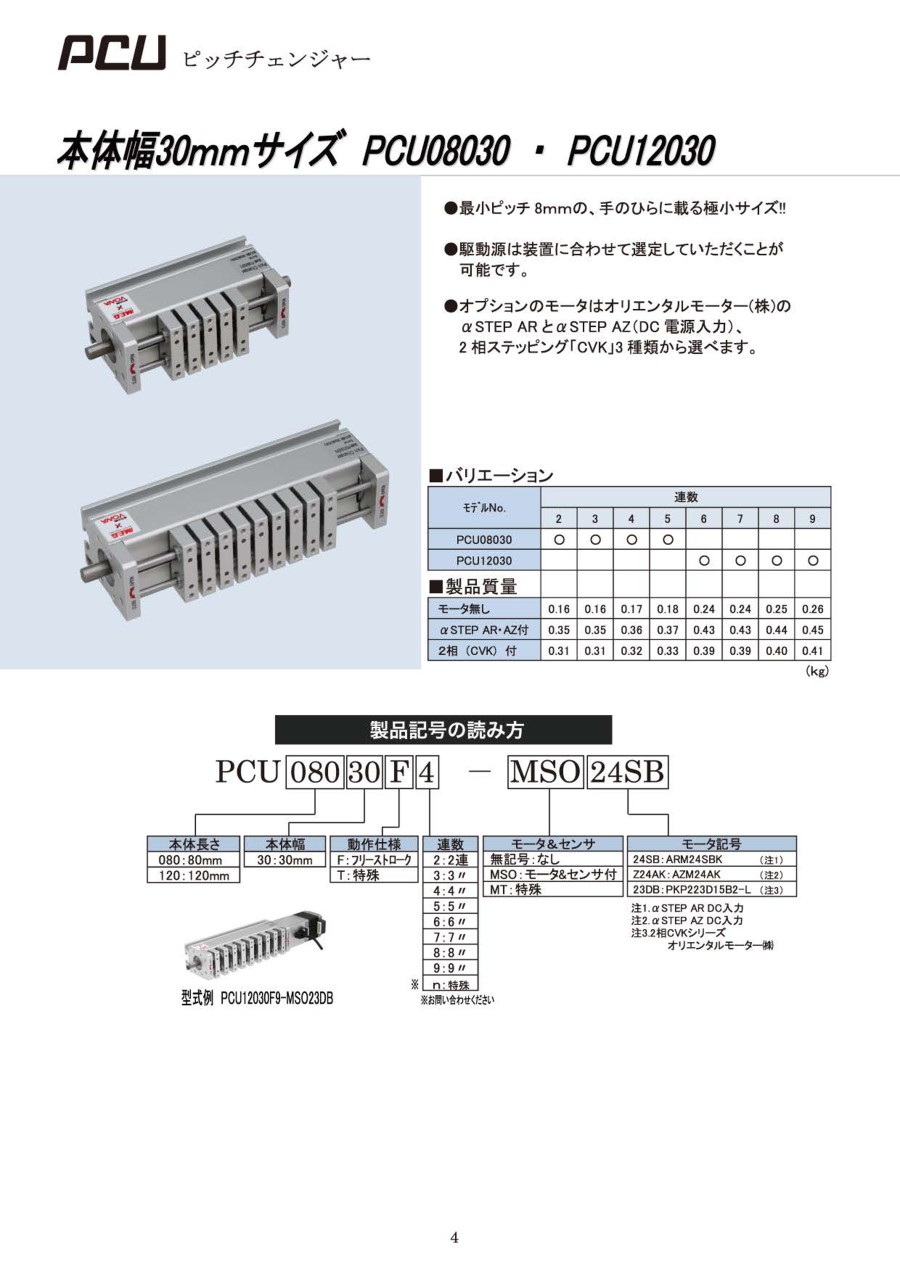

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピッチチェンジャー小型タイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

検査装置のピックアップ

満足度：4.02019/05/02

連数、可変ピッチが合えば、小型高速で使える。ワークのトレーからの切り離しに使用。
