SUNGIL（ソンイル）

スリット形カップリングクランピングロングタイプ SRBB

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,742円～9,754円

税込単価: 3,016円～10,729円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：6 日目～

低慣性モーメントで高回転でも安定のクランピングタイプのスリット型カップリング。...

種類
スリットタイプ
用途
ステッピングモータ
本体材質
アルミニウム
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
2.5
使用温度範囲 (℃)
-50::200
分類
カップリング本体

未確定：候補が1,426型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高剛性アルミニウム合金素材の一体構造のスリット型カップリング

ねじり剛性とトルク許容値が高い。

内部を広く加工し、シャフトとの干渉がない構造のため組立が容易。

ラジアルビームカップリングはスリット端をラウンディング加工（R加工）し、曲げ応力とトルクを極大化させ、偏心、偏角が作用する時に破損を最小化した。

スリット形カップリングクランピングロングタイプの外形図と仕様について

スリット形カップリングクランピングロングタイプの寸法図

Type	M 材質	S 表面処理	A 付属品
SRBB	アルミ	アルマイト処理	六角穴付ボルト

（1）Type	（2）No.	標準内径（3）d₁、（5）d₂選択（d₁≦d₂）（mm）穴の指定方法d₁□×d₂□^（1）	（4）（6）キー溝寸法	寸法（±0.3mm）
（1）Type	（2）No.	標準内径（3）d₁、（5）d₂選択（d₁≦d₂）（mm）穴の指定方法d₁□×d₂□^（1）	（4）（6）キー溝寸法	D	L	l	使用ボルト M	F	A
SRBB	32C	8 9.525 10 11 12 14 15	無記号（なし） K2 K3 K4 K5 K6	31.8	44	9.4	M4	4.65	11
	39C	10 11 12 14 15 16 18 19	無記号（なし） K3 K4 K5 K6 K7 K8	39	56	12	M5	5.45	13.5
	49C	12 14 15 16 18 19 20	無記号（なし） K4 K5 K6 K7 K8	49	70	15	M6	7.2	18
	60C	15 16 18 19 20 22 24 25	無記号（なし） K5 K6 K7 K8 K9 K10	60	88	19	M8	9.35	20.7

※ （1）□はキー溝寸法を示します。無記号の場合は、通常内径を示します。
※ キー溝付きタイプの内径です。
※ d1、d2の穴径公差はH7で、相手取付軸の寸法公差はh7です。

Type	No.	締付トルク（N・m）	最高回転数（min^－1）	定格トルク（N・m）	最大トルク（N・m）	ねじりばね定数（N・m / rad）	慣性モーメント（kg・m²）	質量（g）	許容ミスアライメント
Type	No.	締付トルク（N・m）	最高回転数（min^－1）	定格トルク（N・m）	最大トルク（N・m）	ねじりばね定数（N・m / rad）	慣性モーメント（kg・m²）	質量（g）	偏角（θ）	偏心（mm）	エンドプレイ（mm）
SRBB	32C	3.5	5000	2.6	5.2	380	1.0×10^－5	68	2.5	0.2	0.4
	39C	8	4000	6.5	13	460	3.1×10^－5	135		0.25	0.4
	49C	13	3300	130	26	740	1.0×10^－4	270		0.25	0.5
	60C	30	2600	24	48	980	3.0×10^－4	520		0.3	0.5

開発秘話

SUNGILMachineryのすべてのラジアルビームカップリングはスリット端をラウンディング加工(R加工)し、曲げ応力とトルクを極大化させ、偏心、偏角が作用するときに破損を最小化しました。
-意匠登録0237181号-
R加工されていない製品はSUNGILMachineryの製品ではありません。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

特性

許容エンドプレイ(±)

(mm)

緩衝部材質

最高回転数

(r/min)

許容偏心範囲

(mm)

キー溝有無

d1キー溝記号

d1キー溝幅b1

(mm)

d1キー溝高さt1

(mm)

d2キー溝記号

d2キー溝幅b2

(mm)

d2キー溝高さt2

(mm)

RoHS?

最小発注数量

8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K2	2	1	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K3	3	1.4	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K4	4	1.8	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント	±±0.4	ポリアセタール	5000	0.02～0.2	両側キー溝	K2	2	1	K2	2	1	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K3	3	1.4	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K4	4	1.8	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K3	3	1.4	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K4	4	1.8	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K5	5	2.3	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K5	5	2.3	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K2	2	1	-	-	-	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K5	5	2.3	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K2	2	1	K6	6	2.8	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K2	2	1	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K3	3	1.4	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K4	4	1.8	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント	±±0.4	ポリアセタール	5000	0.02～0.2	両側キー溝	K3	3	1.4	K2	2	1	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K3	3	1.4	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K4	4	1.8	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K3	3	1.4	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K4	4	1.8	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K5	5	2.3	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K5	5	2.3	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K3	3	1.4	-	-	-	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K5	5	2.3	10	1個
8	15	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K3	3	1.4	K6	6	2.8	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K2	2	1	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K3	3	1.4	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K4	4	1.8	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	8	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント	±±0.4	ポリアセタール	5000	0.02～0.2	両側キー溝	K4	4	1.8	K2	2	1	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K3	3	1.4	10	1個
8	9.525	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K4	4	1.8	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K3	3	1.4	10	1個
8	10	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K4	4	1.8	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	11	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K4	4	1.8	10	1個
8	12	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K5	5	2.3	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	片側キー溝	K4	4	1.8	-	-	-	10	1個
8	14	1.01～3.00	31.8	2.6	44	1.0X10^-5	0.2	4,001～7,000	高捻り剛性 / 高トルク / バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	±0.4	アルミニウム	5000	0.02～0.2	両側キー溝	K4	4	1.8	K5	5	2.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,387円 ( 3,726円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,387円 ( 3,726円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目
3,295円 ( 3,625円 )	7日目
3,018円 ( 3,320円 )	7日目
3,295円 ( 3,625円 )	7日目

...

基本情報

基本情報

低慣性モーメントで高回転でも安定のクランピングタイプのスリット型カップリング。
【特長】
・バックラッシュ0、ラジアルビームで形成されたスプリングが偏心、偏角、エンドプレイを吸収。
・ねじり剛性とトルク許容値が高く、耐油性、耐薬品性に優れている。
・ロングタイプで、正転／逆転の特性が同一、補修が不要。
【用途】
・伝動機器、位置制御・ポジショニングテーブル、ロボットシステム、ボーリング、研磨機の直列駆動に最適。
・マシニングセンター（工作機械）、医療機器、サーボモーター、減速機などに利用可能。

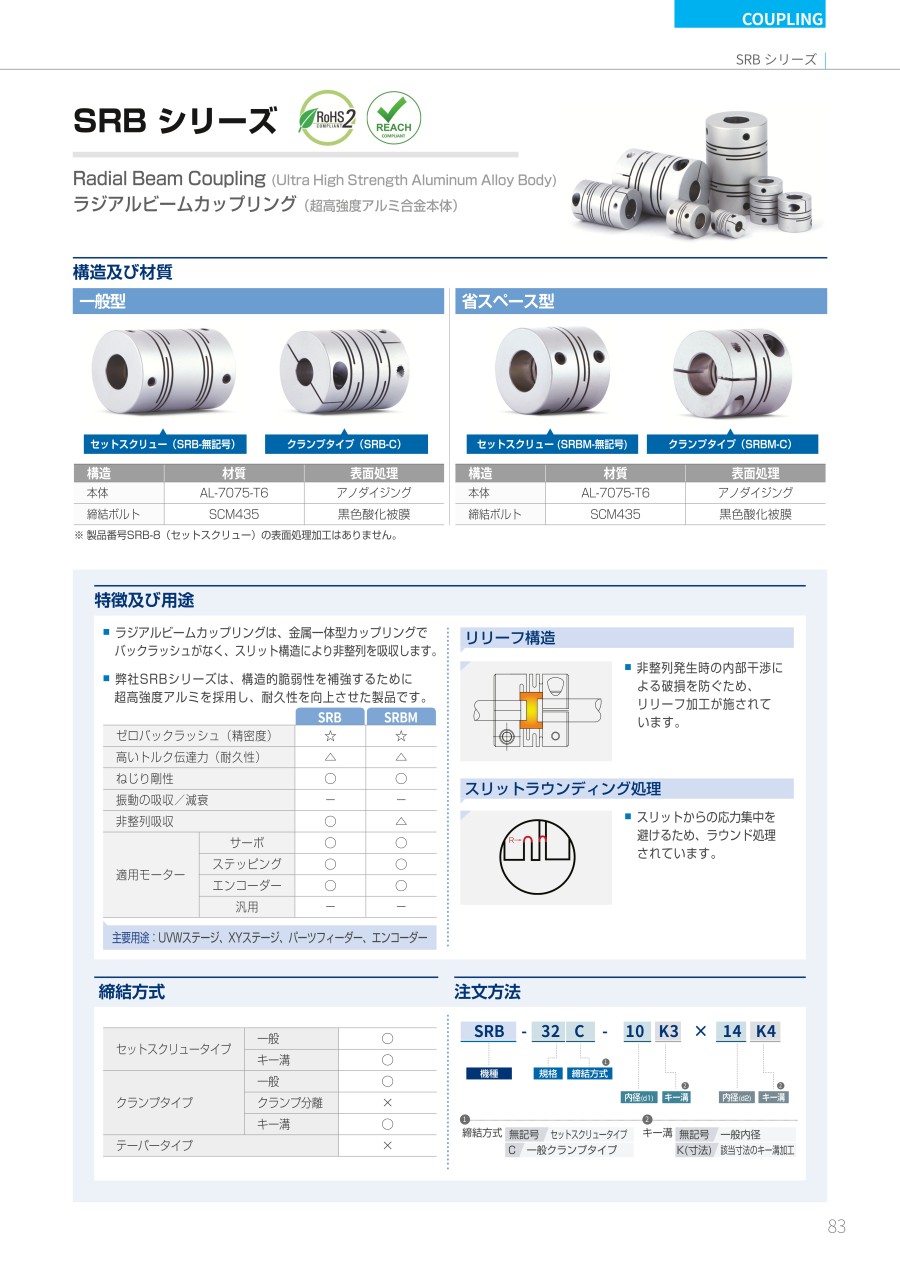

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ミスミブランドの回転軸、ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
ミスミブランドの駆動軸、ストレートタイプです。高周波焼入れ品も取り揃え。各種追加工にも対応しております。
ミスミ
カップリング　スリット形クランピングショート・ノーマルタイプ
カップリング　スリット形クランピングショート・ロングタイプです。ミスミ品にて相当品のご用意もございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スリット形カップリングクランピングロングタイプ SRBBのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸への締結がクランプ方式大丈夫ですか？

カタログ記載の許容トルクにおいて、締結方法が原因となって締結部がスリップすることはございません。
