小形電磁ロック・セーフティドアスイッチ D4SL-N
- 通常単価(税別)
- 9,655円～15,720円
- 税込単価
- 10,621円～17,292円
【特長】・ワンタッチで着脱可能な2タイプの配線方式で作業工数を削減・豊富な内蔵スイッチバリエーションで...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形D4SL-N□□□□-□N（コネクタタイプ）
*ピン等の突起形状をΦ4.5穴に挿入して固定すれば、より強固に取り付けることができます。
形D4SL-N□□□□-□（端子台タイプ）
*ピン等の突起形状をΦ4.5穴に挿入して固定すれば、より強固に取り付けることができます。
製品仕様
性能
| インターロックのタイプ | タイプ2（EN ISO 14119） | |
|---|---|---|
| コード化レベル | Low level coded（EN ISO 14119） | |
| 保護構造 | IP67 *1 TYPE 4X Indoor use only（UL, CSA） | |
| 耐久性*2 | 機械的 | 100万回以上 |
| 電気的 | 15万回以上 （AC125V 1A 抵抗負荷時）*3 | |
| 許容操作速度 | 0.05～1m/s | |
| 許容操作頻度 | 4、5接点タイプ：30回/min 6接点タイプ：5回/min | |
| 直接開路動作力*4 | 最小60N（EN60947-5-1） | |
| 直接開路動作までの動き*4 | 最小15mm（EN60947-5-1） | |
| ロック強度（Fzh）*5 | 最小1300N | |
| 接触抵抗 | 200mΩ以下 | |
| 最小適用負荷*6 | DC5V 1mA 抵抗負荷（N水準 参考値） | |
| 定格絶縁電圧（Ui） | 150V（EN60947-5-1） | |
| 定格周波数 | 50/60Hz | |
| 感電保護クラス | Class II（二重絶縁） | |
| 汚染度（使用環境） | 汚染度3（EN60947-5-1） | |
| インパルス 耐電圧（Uimp） （EN60947-5-1） | 同極端子間 | 1.5kV |
| 異極端子間 | 1.5kV | |
| 各端子と非充電金属部間 | 2.5kV | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 振動 | 誤動作 | 10～55Hz 片振幅0.35mm |
| 衝撃 | 誤動作 | 80m/s2以上 |
| 耐久 | 1000m/s2以上 | |
| 条件付き短絡電流 | 100A（EN60947-5-1） | |
| 定格開放熱電流（Ith） | 2.5A（11-42、21-52、21-22） 1A （その他） | |
| 使用周囲温度 | -10～+55℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 95%RH以下 | |
| 質量 | 樹脂ヘッド 約290g（コネクタタイプ） 約330g（端子台タイプ） 金属ヘッド 約370g（コネクタタイプ） 約410g（端子台タイプ） | |
注1.上記は初期における値です。
2.スイッチの接点は一般負荷と微小負荷共用ですが、一度負荷を開閉した接点に、さらに容量の小さい負荷を接続して使用することはできません。
接点表面が荒れて、接触信頼性が損なわれる恐れがあります。
*1.この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、 実使用環境、使用条件によるシール性は事前にご確認ください。
スイッチ・ボックス本体については、埃や水などの浸入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や油・水・薬品などがかからない箇所でご使用ください。
早期摩耗、破損、故障などの原因となります。
*2.耐久性の条件は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。その他の詳細条件はお問い合わせください。
*3.AC125V 1Aを3回路以上通電しないでください。
*4.安全にご使用いただくために必ず確保をお願いします。
*5.ISO 14119の評価方法による。
*6.この値は開閉頻度、環境条件、信頼性水準などにより変わることがあります。事前に実負荷にてご確認願います。
構造
*ピン等の突起形状をΦ4.5穴に挿入して固定すれば、より強固に取り付けることができます。
規格表
形D4SL-N□□□□-□N（コネクタタイプ）
形D4SL-N□□□□-□（端子台タイプ）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,899円 ( 13,089円 ) | 1日目 |
9,997円 ( 10,997円 ) | 在庫品1日目当日出荷可能 |
10,729円 ( 11,802円 ) | 在庫品1日目当日出荷可能 |
10,555円 ( 11,611円 ) | 在庫品1日目当日出荷可能 |
10,729円 ( 11,802円 ) | 1日目 |
9,655円 ( 10,621円 ) | 1日目 |
10,729円 ( 11,802円 ) | 在庫品1日目当日出荷可能 |
9,656円 ( 10,622円 ) | 1日目 |
11,728円 ( 12,901円 ) | 在庫品1日目当日出荷可能 |
9,997円 ( 10,997円 ) | 在庫品1日目当日出荷可能 |
10,729円 ( 11,802円 ) | 在庫品1日目当日出荷可能 |
9,997円 ( 10,997円 ) | 在庫品1日目当日出荷可能 |
13,899円 ( 15,289円 ) | 1日目 |
13,899円 ( 15,289円 ) | 在庫品1日目当日出荷可能 |
10,729円 ( 11,802円 ) | 在庫品1日目当日出荷可能 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
12,667円 ( 13,934円 ) | 1日目 |
11,899円 ( 13,089円 ) | 在庫品1日目当日出荷可能 |
13,899円 ( 15,289円 ) | 在庫品1日目当日出荷可能 |
11,899円 ( 13,089円 ) | 在庫品1日目当日出荷可能 |
12,792円 ( 14,071円 ) | 在庫品1日目当日出荷可能 |
10,728円 ( 11,801円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
14,769円 ( 16,246円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
12,667円 ( 13,934円 ) | 1日目 |
11,596円 ( 12,756円 ) | 1日目 |
13,984円 ( 15,382円 ) | 1日目 |
10,729円 ( 11,802円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
13,984円 ( 15,382円 ) | 1日目 |
10,729円 ( 11,802円 ) | 在庫品1日目当日出荷可能 |
14,892円 ( 16,381円 ) | 1日目 |
15,720円 ( 17,292円 ) | 1日目 |
14,802円 ( 16,282円 ) | 在庫品1日目当日出荷可能 |
14,907円 ( 16,398円 ) | 1日目 |
12,667円 ( 13,934円 ) | 在庫品1日目当日出荷可能 |
12,922円 ( 14,214円 ) | 1日目 |
12,079円 ( 13,287円 ) | 在庫品1日目当日出荷可能 |
14,996円 ( 16,496円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
12,667円 ( 13,934円 ) | 在庫品1日目当日出荷可能 |
13,726円 ( 15,099円 ) | 在庫品1日目当日出荷可能 |
12,667円 ( 13,934円 ) | 1日目 |
14,996円 ( 16,496円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
12,666円 ( 13,933円 ) | 1日目 |
11,702円 ( 12,872円 ) | 1日目 |
14,036円 ( 15,440円 ) | 1日目 |
11,703円 ( 12,873円 ) | 1日目 |
11,702円 ( 12,872円 ) | 1日目 |
14,907円 ( 16,398円 ) | 1日目 |
14,769円 ( 16,246円 ) | 1日目 |
14,908円 ( 16,399円 ) | 1日目 |
12,667円 ( 13,934円 ) | 在庫品1日目当日出荷可能 |
13,742円 ( 15,116円 ) | 1日目 |
12,667円 ( 13,934円 ) | 1日目 |
14,996円 ( 16,496円 ) | 1日目 |
11,703円 ( 12,873円 ) | 在庫品1日目当日出荷可能 |
12,667円 ( 13,934円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ワンタッチで着脱可能な2タイプの配線方式で作業工数を削減
・豊富な内蔵スイッチバリエーションで様々な装置に対応（4接点、5接点、6接点を選択可能）
・安心のロック強度1300N
・ヘッドを取り外さずに操作キー挿入方向変更が可能
・ソレノイド電流をコントローラから直接駆動可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

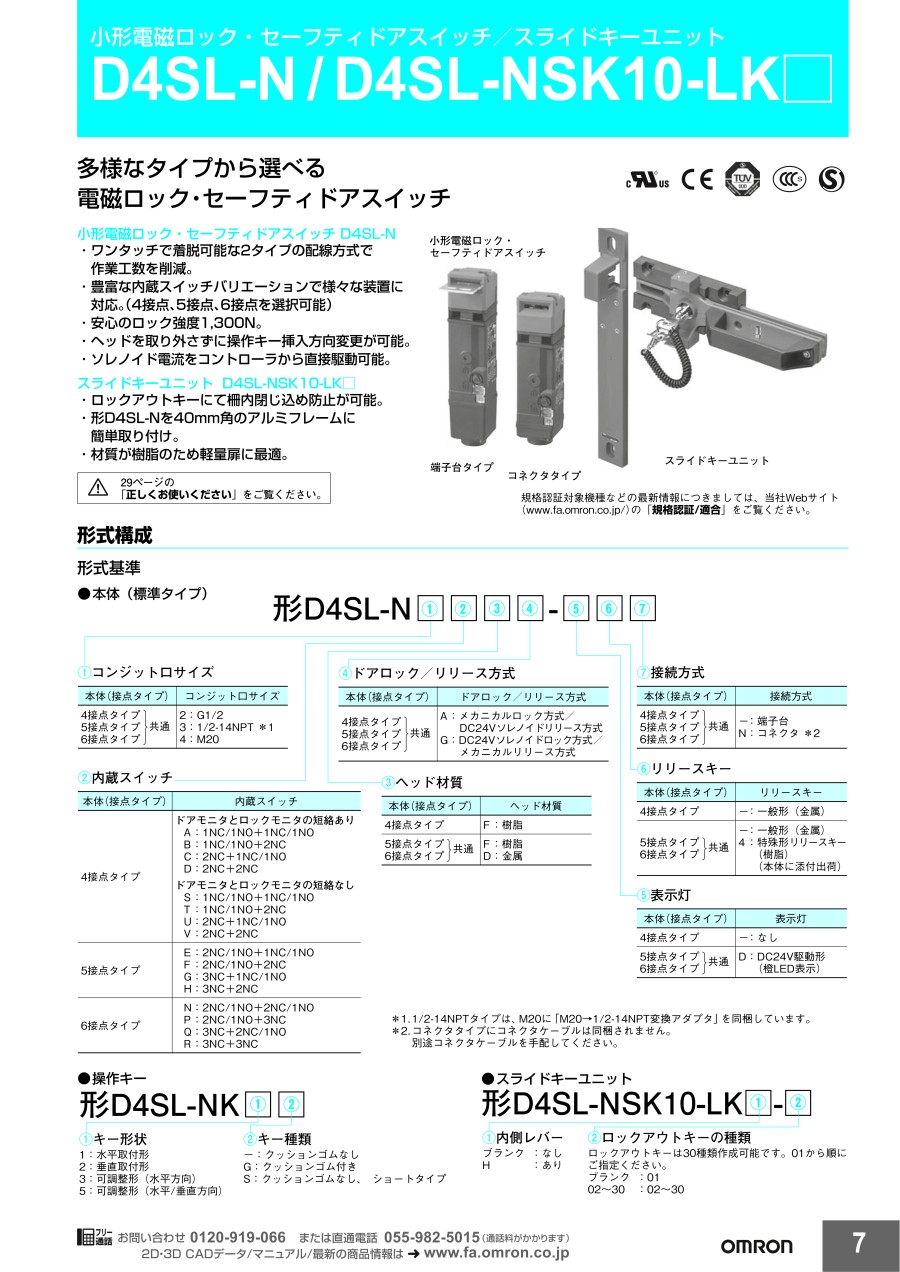

カタログ
