クリーンフレキ（R）NW型用 口元カフス
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
アイボリー：エラストマー
| サイズ （mm） | A | B | C | C1 | D | E | F | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 38.0 | 44.0 | 45.9 | 48.0 | 37.5 | 41.9 | 9.0 | 30.0 | 30.0 | 60.0 |
| 50 | 50.0 | 56.0 | 62.7 | 65.1 | 53.5 | 58.7 | 10.5 | 35.0 | 35.0 | 70.0 |
| 75 | 75.0 | 81.0 | 85.9 | 88.4 | 76.5 | 81.9 | 10.5 | 35.0 | 35.0 | 70.0 |
| 100 | 100.0 | 107.0 | 113.3 | 116.1 | 102.0 | 108.3 | 12.5 | 40.0 | 40.0 | 80.0 |
| 125 | 125.0 | 132.0 | 139.0 | 141.8 | 127.5 | 134.0 | 12.5 | 40.0 | 40.0 | 80.0 |
| 150 | 150.0 | 158.0 | 168.6 | 172.1 | 155.0 | 162.6 | 15.0 | 50.0 | 50.0 | 100.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
805円 ( 886円 ) | 5日目 |
930円 ( 1,023円 ) | 5日目 |
1,621円 ( 1,783円 ) | 5日目 |
2,850円 ( 3,135円 ) | 5日目 |
4,447円 ( 4,892円 ) | 5日目 |
4,736円 ( 5,210円 ) | 5日目 |

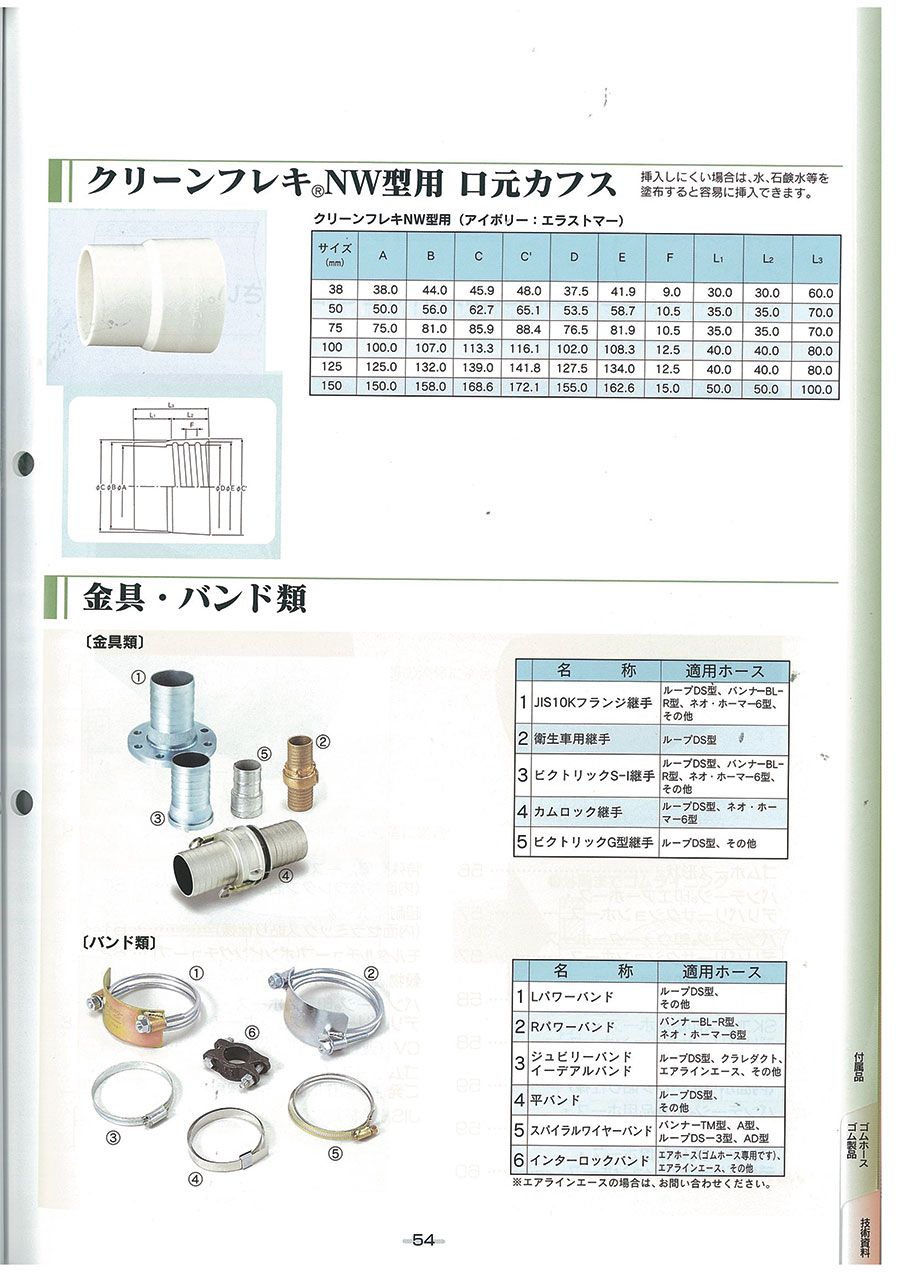

カタログ
クリーンフレキ（R）NW型用 口元カフスのレビュー
ダクトの端点の固定に
5
5.02019/08/31
気密性を要求されないダクト工事で、カフスなしでも対応できるような状況でしたが、やはりカフスを使用すると、気密保持は勿論、...もっと読む
