メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
軸穴径 d(φ)
~mm- 15
- 17
- 20
- 25
- 30
取付け高さ H(mm)
~mm- 22.2
- 25.4
- 28.6
- 33.3
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 7日以内
鋼板製ピロー形ユニット
- 通常単価(税別)
- 696円～1,298円
- 税込単価
- 766円～1,428円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認する未確定：候補が5型番あります。
商品情報

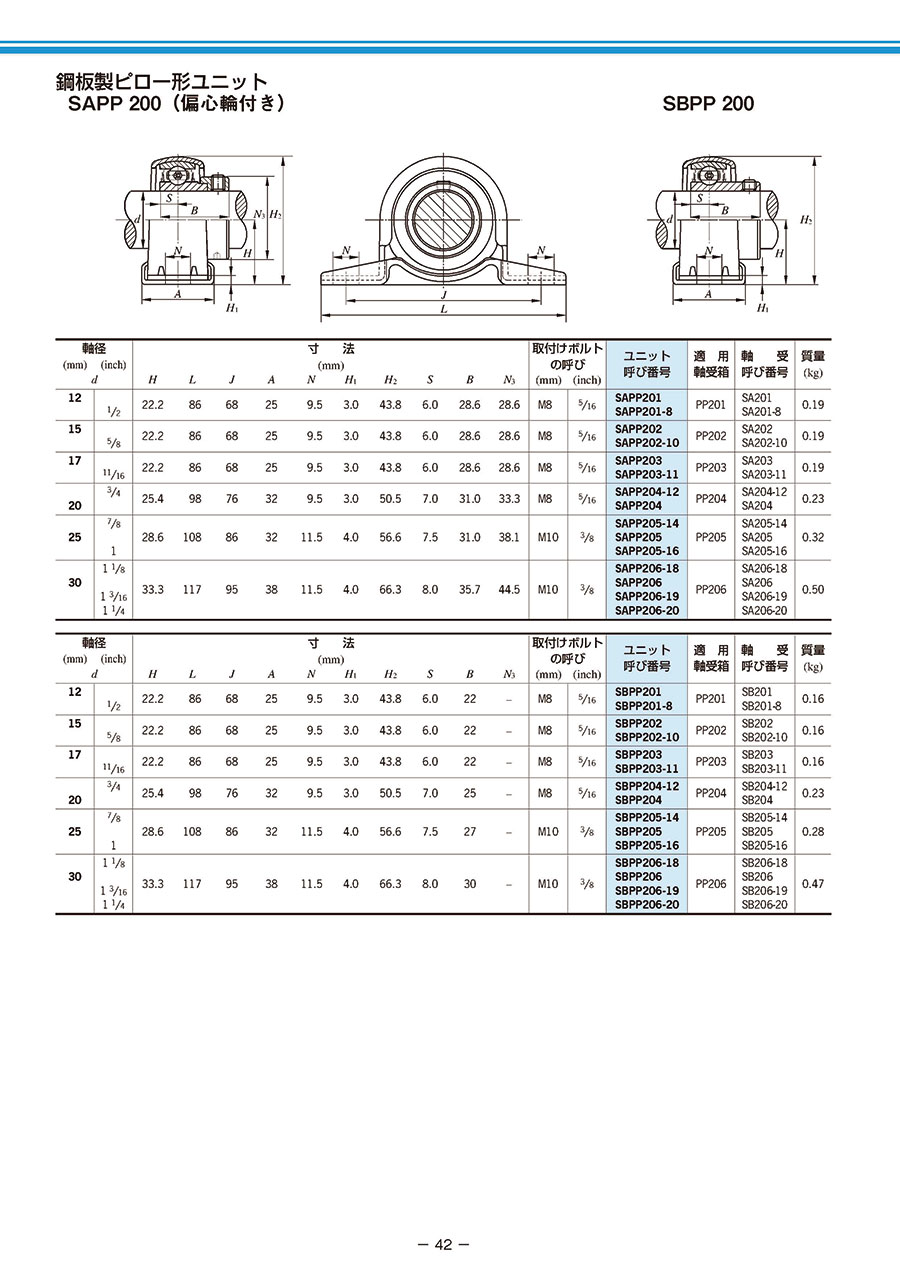

外形図
規格表
| 型番 | 軸径 （mm） | 寸法 （mm） | 取り付けボルトの 呼び | 適用 軸受箱 | 軸受 呼び番号 | 質量 （kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | H | L | J | A | N | H1 | H2 | S | B | （mm） | （inch） | ||||
| SBPP202 | 15 | 22.2 | 86 | 68 | 25 | 9.5 | 3.0 | 43.8 | 6.0 | 22 | M8 | 5/16 | PP202 | SB202 | 0.16 |
| SBPP203 | 17 | 22.2 | 86 | 68 | 25 | 9.5 | 3.0 | 43.8 | 6.0 | 22 | M8 | 5/16 | PP203 | SB203 | 0.16 |
| SBPP204 | 20 | 25.4 | 98 | 76 | 32 | 9.5 | 3.0 | 50.5 | 7.0 | 25 | M8 | 5/16 | PP204 | SB204 | 0.23 |
| SBPP205 | 25 | 28.6 | 108 | 86 | 32 | 11.5 | 4.0 | 56.6 | 7.5 | 27 | M10 | 3/8 | PP205 | SB205 | 0.28 |
| SBPP206 | 30 | 33.3 | 117 | 95 | 38 | 11.5 | 4.0 | 66.3 | 8.0 | 30 | M10 | 3/8 | PP206 | SB206 | 0.47 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国大手ベアリング関連商品専門メーカーのFSBEARINGは、1988年創業以来、積極的に設備投資・研究開発を行い、現在、商品は欧州、北米、アジアの世界各国に輸出しており、安定した品質で高い評価を受けています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【刻印変更のご案内】
メーカーでの刻印変更に伴い、2017年9月末より現行刻印の在庫がなくなり次第、順次切替となります。
現行刻印：FS
新刻印：FSB - SBPP202はベアリングとハウジングの刻印が異なります。
ベアリング刻印:SB202
ハウジング刻印:PP203
カタログ
商品担当おすすめ
鋼板製ピロー形ユニットのレビュー
農業用ハウスの設備
5
5.02020/11/16
農業用ハウスの設備で、それほど精度を必要としない軸受として使用しました。コスト重視だったので価格は満足でした。商品も思っ...もっと読む
0人が参考にしています。
台形ネジの受けとして
4
4.02019/09/18
当社で設計、製作している製品の台形ネジの受けとして使用しています。昔は鋳物タイプを使用していたがストロークエンドでベアリ...もっと読む
0人が参考にしています。
新規開発サンプル用
4
4.02019/08/21
注文前はバリュー商品なのでどうかなと少しは不安でしたが、ブラケットのつくりが思ったよりも良かったのでお勧めです。
