超小型 スイッチ付ボールプランジャ BP
- 通常単価(税別)
- 5,938円～5,980円
- 税込単価
- 6,532円～6,578円
【特長】1台2役、ボールプランジャーに位置決めスイッチを内蔵・インデックス回転体／摺動体の切り欠きによ...
詳細を確認- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

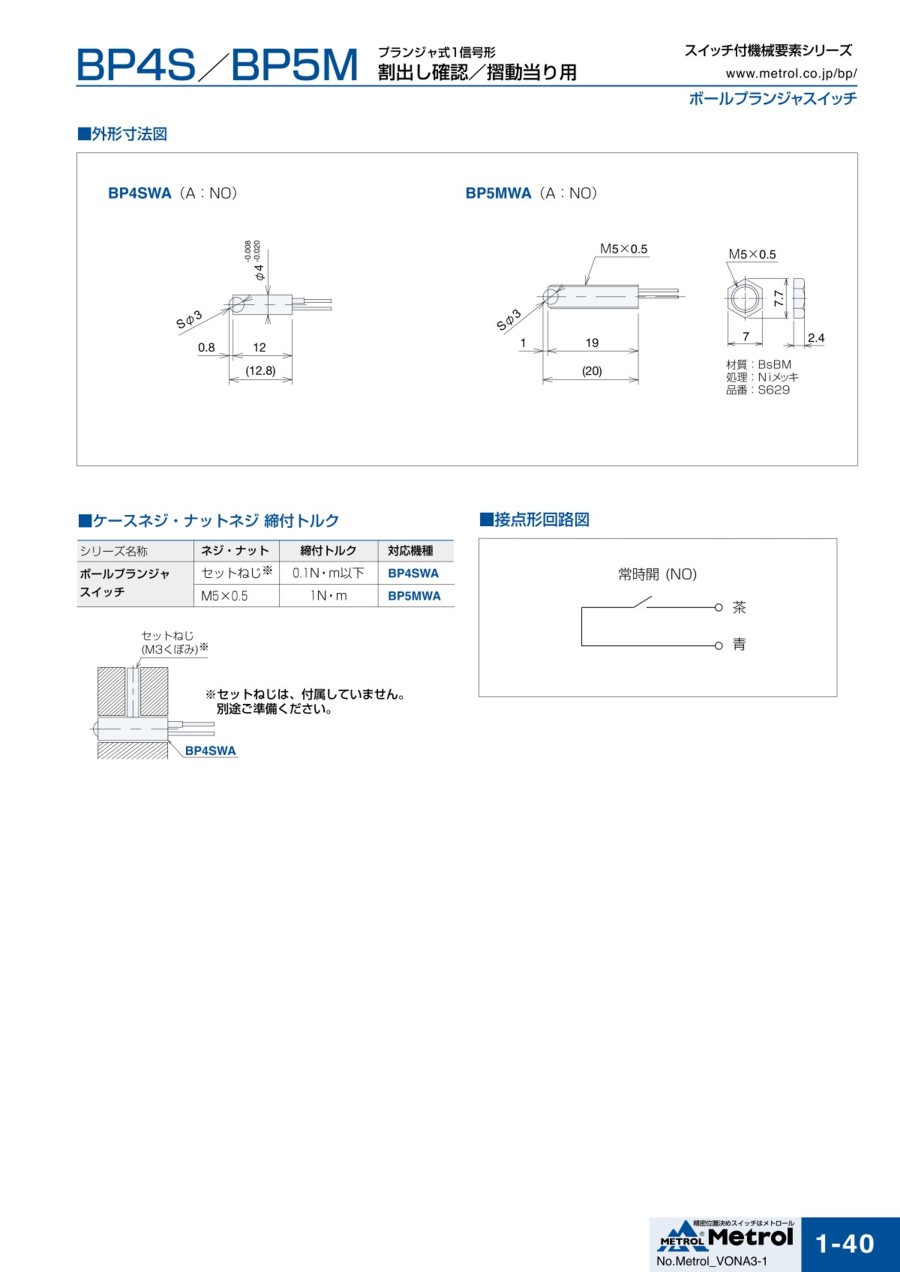

外形図
製品仕様
プランジャ式1信号形 割出し確認／摺動当り用 （ボールコンタクト）
製品仕様
| 接点構造 | 接点形 |
|---|---|
| 動作形態 | A:NO |
| 動作点の繰返し精度 | ON⇄OFFとも0.01mm(レンジ)(軸方向) |
| 動作までの動き | 約0.3mm |
| 応差 | 0 |
| 機械的寿命 | BP4SWA:100万回 |
| BP5MWA:300万回 | |
| BP060A:300万回 | |
| 温度ドリフト | 0(アンプがないので、電子部品に伴う温度ドリフトがありません) |
| 使用温度範囲 | 0℃〜80℃(氷結ないこと) |
| 接点定格 | DC5V～DC24V 定常電流10mA以下(突入電流20mA以下) |
超小形 BPS
| 代表形式名 | 外径 | 接触力 | ストローク |
|---|---|---|---|
| BP4SWA | φ4 | 1N | 0.8mm |
| BP5MWA | M5 | 1N | 1mm |
接点形スイッチ
| 接点定格 | DC5V～DC24V 定常電流 10mA以下 突入電流 20mA以下 （LED無しのスイッチは、DC1V～24Vまで可能） |
|---|---|
| 絶縁抵抗 | 100MΩ以上DC250Vメガーにて |
| 動作形態 | A：NO（常時開）またはB：NC（常時閉） |
キャブタイヤコード
・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。
| 導体材質 | 銅錫合金・密着巻 | |
|---|---|---|
| 導体抵抗 | 1Ω/m （1芯当り） | |
| 外皮材質 | スチロール非移行性 （耐油、耐アルカリ性） | |
| 最小曲げ半径 | 7mm | |
| 外径 | φ2.8 | 2芯 |
| φ4 | 2芯、3芯 | |
| φ5 | 2芯、4芯 | |
| 外皮色 | 黒 | 2芯、4芯 の場合は常時閉（B：NC）用 3芯の場合は、CSF用 |
| 灰 | 2芯の場合は常時開（A：NO）用 （高精度MT-タッチスイッチシリーズは除く） | |
使用例
ボールプランジャスイッチのアプリケーション
インデックステーブル
切り欠きによる割出しと信号出力
半導体製造装置
ガラス基板搬送時の位置決め
XYテーブル
ステッピングモーターの原点出し
商品特長詳細
部品点数の節減で、機械の小形化が実現するコンタクトスイッチ。
開発秘話
開発のきっかけは、「もっと小さいボールプランジャスイッチはありませんか」というお客様の一言でした。
詳細情報
基本情報
【特長】1台2役、ボールプランジャーに位置決めスイッチを内蔵
・インデックス回転体／摺動体の切り欠きによる割出し位置決めと、確認信号を出力できる
・部品点数の節減で、機械の小形化が実現
【用途】
・インデックステーブルに
・半導体製造装置に
・XYテーブルに
