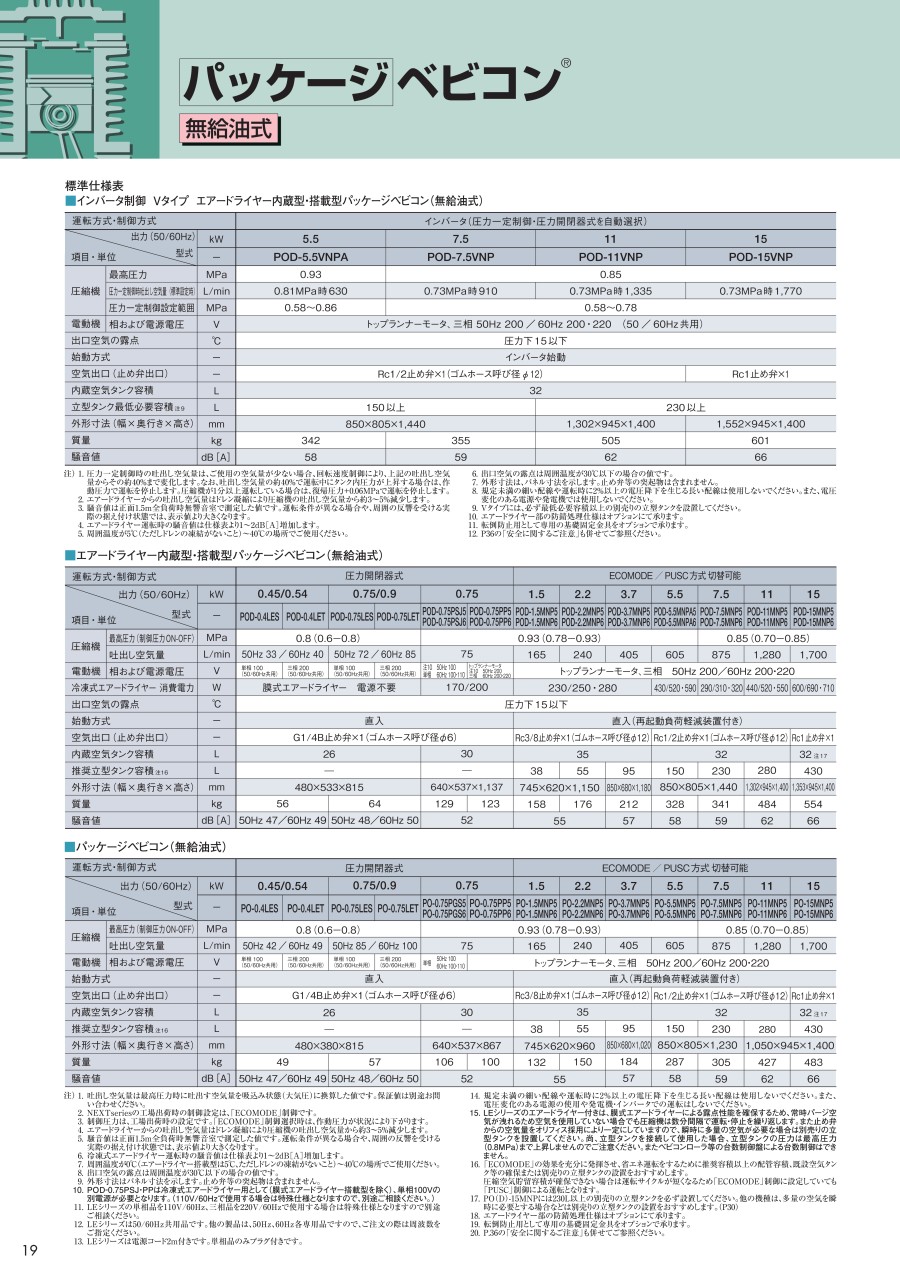

パッケージベビコン（無給油式）

製品仕様

製品仕様

（注）

• 吐出し空気量は最高圧力時に吐出す空気量を吸込み状態（大気圧）に換算した値です。
• NEXTseriesの工場出荷時の制御設定は、「ECOMODE」制御です。
• 制御圧力は、工場出荷時の設定です。「ECOMODE」制御選択時は、作動圧力が状況により下がります。
• エアードライヤーからの吐出し空気量はドレン凝縮により圧縮機の吐出し空気量から約3～5%減少します。
• 騒音値は正面 1.5m 全負荷時無響音室で測定した値です。運転条件が異なる場合や、周囲の反響を受ける実際の据え付け状態では、表示値より大きくなります。
• 冷凍式エアードライヤー運転時の騒音値は仕様表より1～2dB［A］増加します。
• 周囲温度が0℃（エアードライヤー搭載型は5℃、ただしドレンの凍結がないこと）～40℃の場所でご使用ください。
• 出口空気の露点は周囲温度が30℃以下の場合の値です。
• 外形寸法はパネル寸法を示します。止め弁等の突起物は含まれません。
• 規定未満の細い配線や運転時に2%以上の電圧降下を生じる長い配線は使用しないでください。また、電圧変化のある電源の使用や発電機・インバータでの運転はしないでください。
• 「ECOMODE」の効果を充分に発揮させ、省エネ運転をするために推奨容積以上の配管容積、既設空気タンク等の確保または別売りの立型タンクの設置をおすすめします。
  圧縮空気貯留容積が確保できない場合は、運転サイクルが短くなるため「ECOMODE」制御に設定していても「PUSC」制御による運転となります。
• PO（D）-15MNPには230L以上の別売りの立型タンクを必ず設置してください。他の機種は、多量の空気を瞬時に必要とする場合などは別売りの立型タンクの設置をおすすめします。
