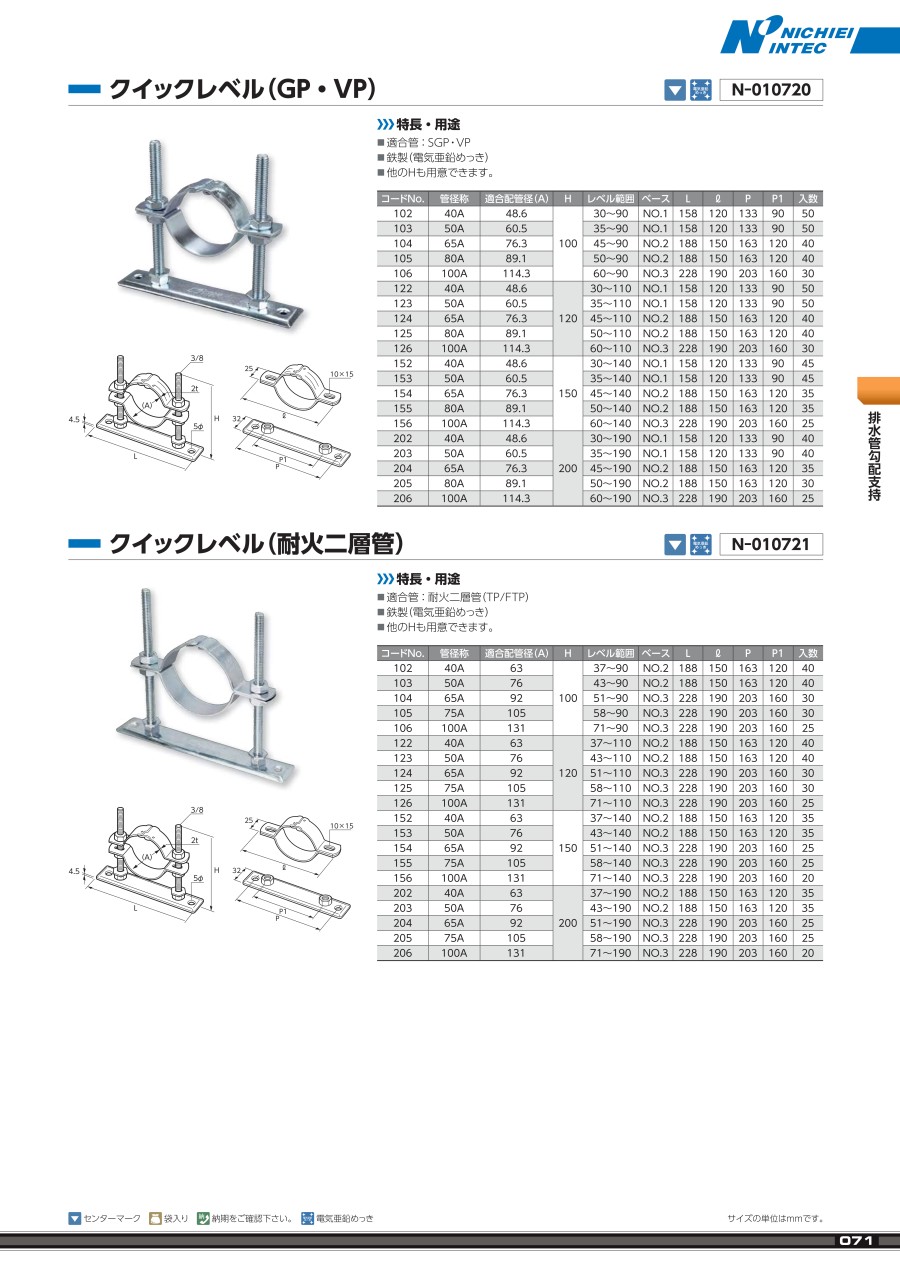

配管支持金具 クイックレベル（GP・VP）

外形図

製品仕様

レベルバンド類に使用される主材質

• 鉄製
• ステンレス製（SUS304）

表面処理（鉄製）

• 電気亜鉛めっき

レベルバンド類に使用されるその他材料

• 防振ゴム（CR／NR）

規格表

追加工

支持間隔・勾配（推奨）

• （注）1  配管の支持間隔は、左記を標準とし、曲がり部及び分岐箇所は必要に応じ支持する。
• （注）2  排水勾配は、原則として65A以下は最小1/50、75A以上は最小1/100とするが、現場仕様に応じて勾配を設定する。

商品特長詳細

優れた機能

ナットとバンドをはずさず、施工ラクラク。

ボルトの取り外し自由自在。

センターマーク
墨出し位置への施工がらくらく。

製品比較情報

時間別施工数

費用別施工数

注意禁止事項

【レベルバンドご使用上の注意】

• 1．レベルバンド類は、基本的に排水管の勾配支持をする為の振れ止め金具です。
• 2．壁面固定の立て管振れ止め支持や天井固定の横走り吊配管支持に応用が可能ですが、使用されるアンカー等の強度や配管重量に留意し、硬質塩化ビニル管などの軽量配管としてください。吊配管支持の場合、1ケ所にかかる支持荷重は、40kg未満とし、形鋼等での落下防止や振れ止め施工が必要です。
• 3．立て管支持の場合、振れ止め支持とし、配管荷重をレベルバンドにかけないようにしてください。
• 4．レベルバンドには、配管重量以外はかけないでください。金具の変形や勾配が狂う原因になります。
• 5．装着している防振ゴム類は、各継手に対しての衝撃緩和や異種金属による防食保護の役目を果たしておりますが、防振支持等の補助であり、振動伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
• 6．クイックレベルの上部合せバンドは、しっかり組合せたことを確認してから施工してください。
• 7．床レベルに合わせて全ネジを切断した場合、切断面の防食処理等の端末処理が必要になります。
• 8．施工状況によっては、全ネジの先端等に保護キャップ等の端末処理が必要になります。
• 9．ステンレベルバンド類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。
• 10．床貫通部付近での防水処理等が行なわれる場合、施工状況を充分に確認の上、ご使用ください。
• 11．その他、デジタルカタログ記載注意事項等をご確認の上、ご使用ください。
