立配管金具・取付足 FTP立バンドBN付
- 通常単価(税別)
- 235円～1,399円
- 税込単価
- 259円～1,539円
・電気亜鉛めっき仕様・マジックシート（25A-100A）：六角ボルト落下防止。...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
製品仕様
- 電気亜鉛めっき
- マジックシート（25A-100A）：六角ボルト落下防止。
- 廻り止め（25A-100A）：ナットを締め付けても六角ボルトの伴廻りを防ぐニューストッパー。
単位：mm
| 管径称 | 適合配管径（A） | t×B | C | P | 締付ボルトナット | H |
|---|---|---|---|---|---|---|
| 25A | 47.0 | 2.0×25 | 44 | 20 | M6×20 | 71 |
| 30A | 53.0 | 2.0×25 | 44 | 20 | M6×20 | 74 |
| 40A | 61.0 | 2.0×25 | 44 | 20 | M6×20 | 78 |
| 50A | 73.7 | 2.0×25 | 44 | 20 | M6×20 | 84 |
| 65A | 89.7 | 2.0×25 | 44 | 20 | M6×20 | 92 |
| 75A | 102.9 | 2.0×25 | 44 | 20 | M6×20 | 99 |
| 100A | 129.0 | 2.0×25 | 44 | 20 | M6×20 | 114 |
| 125A | 156.0 | 3.0×32 | 55 | 25 | M10×30 | 141 |
| 150A | 183.0 | 3.0×32 | 55 | 25 | M10×30 | 164 |
耐火二層管用立バンド
- 耐火二層管（硬質塩化ビニル管に耐火被覆した複合管）用立バンドです。
- 耐火被覆した複合管の為、パイプメーカーにより配管径が異なりますので支持金具対応表を参考に製品を選定してください。
耐火二層管用支持金具対応表
※フネンパイプ、ケイプラパイプの25A・40Aは、製品によりサイズが2種類になる場合があります。
※状況によって、表内の支持金具で対応できない場合もあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
235円 ( 259円 ) | 5日目 |
268円 ( 295円 ) | 5日目 |
301円 ( 331円 ) | 5日目 |
338円 ( 372円 ) | 5日目 |
342円 ( 376円 ) | 5日目 |
360円 ( 396円 ) | 5日目 |
468円 ( 515円 ) | 5日目 |
1,341円 ( 1,475円 ) | 5日目 |
1,399円 ( 1,539円 ) | 5日目 |

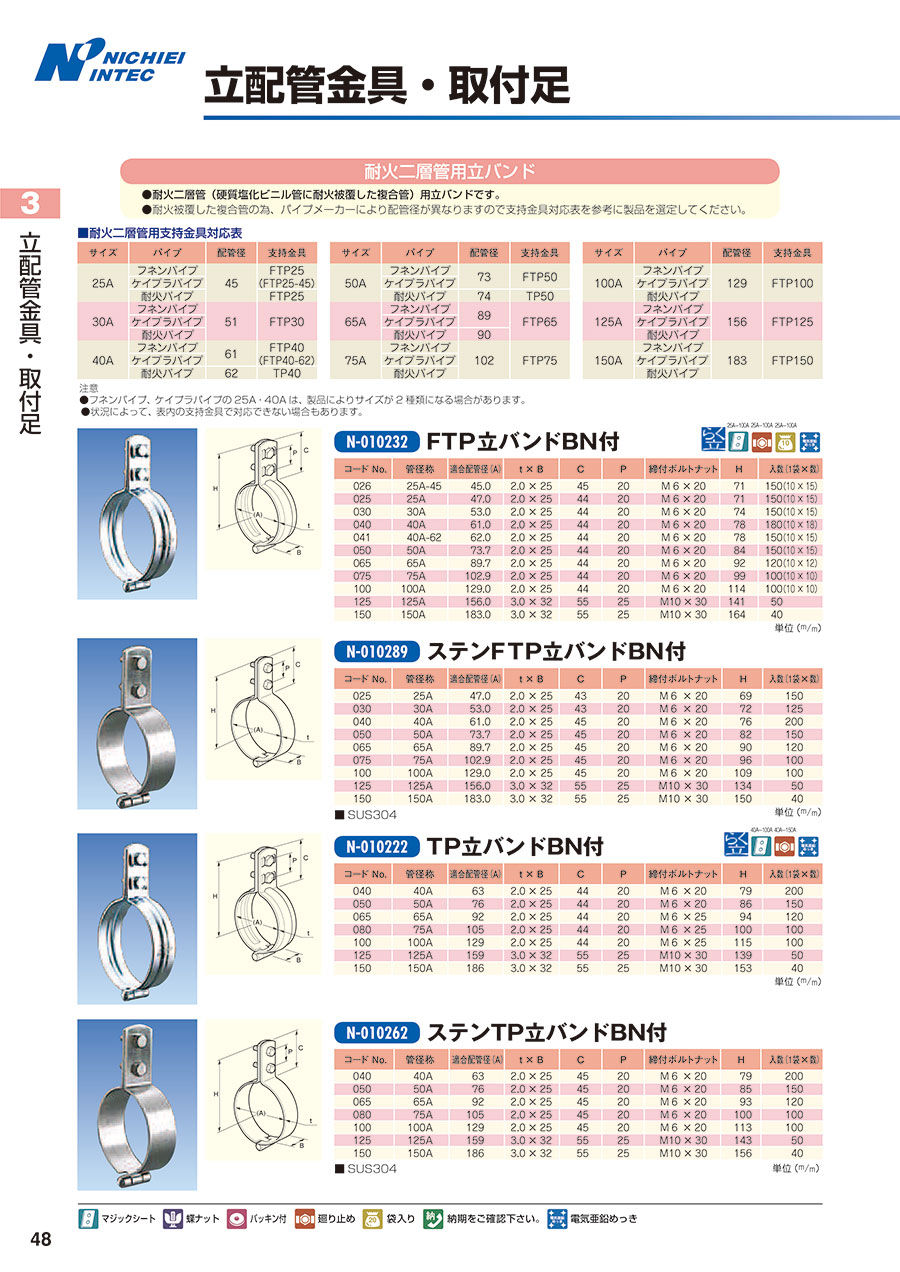

カタログ
