立配管金具・取付足 組式立バンドBN付
- 通常単価(税別)
- 74円～2,407円
- 税込単価
- 81円～2,648円
通常出荷日：4日目～9日目
SGP管用組式立バンドです（VP40A～VP300Aも併用できます）。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 電気亜鉛めっき仕上げ
- マジックシート（15A～100A）：六角ボルト落下防止。
- 廻り止め（15A～100A）：ナットを締め付けても六角ボルトの伴廻りを防ぐニューストッパー。
単位：mm
| 管径称 | 適合配管径（A） | t×B | C | P | 締付ボルトナット | H |
|---|---|---|---|---|---|---|
| 15A | 21.7 | 1.2×25 | 44 | 20 | M6×20 | 55 |
| 20A | 27.2 | 1.2×25 | 44 | 20 | M6×20 | 58 |
| 25A | 34.0 | 1.2×25 | 44 | 20 | M6×20 | 61 |
| 32A | 42.7 | 2.0×25 | 44 | 20 | M6×20 | 66 |
| 40A | 48.6 | 2.0×25 | 44 | 20 | M6×20 | 69 |
| 50A | 60.5 | 2.0×25 | 44 | 20 | M6×20 | 75 |
| 65A | 76.3 | 2.0×32 | 46 | 20 | M8×20 | 95 |
| 80A | 89.1 | 2.0×32 | 46 | 20 | M8×20 | 101 |
| 100A | 114.3 | 2.0×32 | 46 | 20 | M8×20 | 114 |
| 125A | 139.8 | 3.0×32 | 55 | 25 | M10×30 | 131 |
| 150A | 165.2 | 3.0×32 | 55 | 25 | M10×30 | 157 |
| 200A | 216.3 | 2.8×50 | 74 | 27 | M12×35 | 182 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
94円 ( 103円 ) | 4日目 |
74円 ( 81円 ) | 4日目 |
109円 ( 120円 ) | 4日目 |
144円 ( 158円 ) | 4日目 |
162円 ( 178円 ) | 4日目 |
186円 ( 205円 ) | 4日目 |
253円 ( 278円 ) | 4日目 |
277円 ( 305円 ) | 4日目 |
363円 ( 399円 ) | 4日目 |
1,119円 ( 1,231円 ) | 5日目 |
1,482円 ( 1,630円 ) | 5日目 |
2,407円 ( 2,648円 ) | 9日目 |

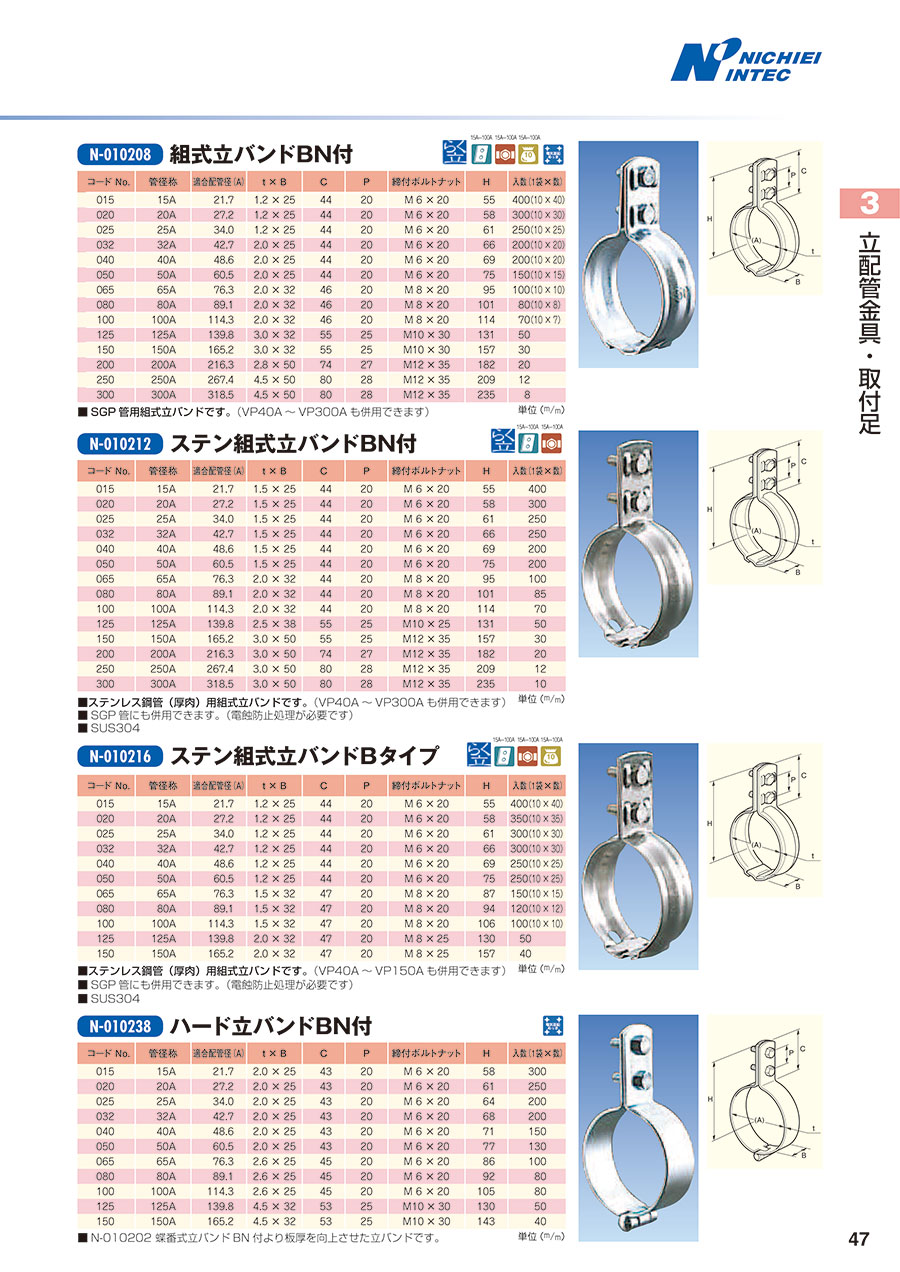

カタログ
