吊配管金具 ステン組式吊バンドタン付Bタイプ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 1,126円～10,684円特別価格
- 税込単価
- 1,239円～11,752円特別価格
【特長】・ステンレス鋼管（厚肉）用組式吊バンドです（VP40A～VP150Aも...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
製品仕様
- パッキン付（15A-150A）：六角ボルト落下防止。微振動を吸収するスグレもの。
- 廻り止め（15A-150A）：ナットを締め付けても六角ボルトの伴廻りを防ぐニューストッパー。
- ステンレス製（SUS304）
単位：mm
| 管径称 | 適合配管径（A） | t×B | d | 締付ボルトナット | C | H |
|---|---|---|---|---|---|---|
| 15A | 21.7 | 1.2×25 | 3/8 | M6×20 | 24 | 74 |
| 20A | 27.2 | 1.2×25 | 3/8 | M6×20 | 24 | 77 |
| 25A | 34.0 | 1.2×25 | 3/8 | M6×20 | 24 | 81 |
| 32A | 42.7 | 1.2×25 | 3/8 | M6×20 | 24 | 84 |
| 40A | 48.6 | 1.2×25 | 3/8 | M6×20 | 24 | 88 |
| 50A | 60.5 | 1.2×25 | 3/8 | M6×20 | 24 | 90 |
| 65A | 76.3 | 1.5×32 | 3/8 | M8×25 | 30 | 109 |
| 80A | 89.1 | 1.5×32 | 3/8 | M8×25 | 30 | 108 |
| 100A | 114.3 | 1.5×32 | 3/8 | M8×25 | 30 | 124 |
| 125A | 139.8 | 2.0×32 | 3/8 | M8×25 | 33 | 139 |
| 150A | 165.2 | 2.0×32 | 3/8 | M8×25 | 42 | 150 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,390円 ( 1,529円 ) | 5日目 |
1,374円 ( 1,511円 ) | 5日目 |
1,378円 ( 1,516円 ) | 5日目 |
1,417円 ( 1,559円 ) | 5日目 |
1,438円 ( 1,582円 ) | 5日目 |
1,534円 ( 1,687円 ) | 5日目 |
1,166円 ( 1,283円 ) | 4日目 |
1,126円 ( 1,239円 ) | 5日目 |
1,197円 ( 1,317円 ) | 4日目 |
7,561円 ( 8,317円 ) | 5日目 |
10,684円9,829円 ( 10,812円 ) | 5日目 |

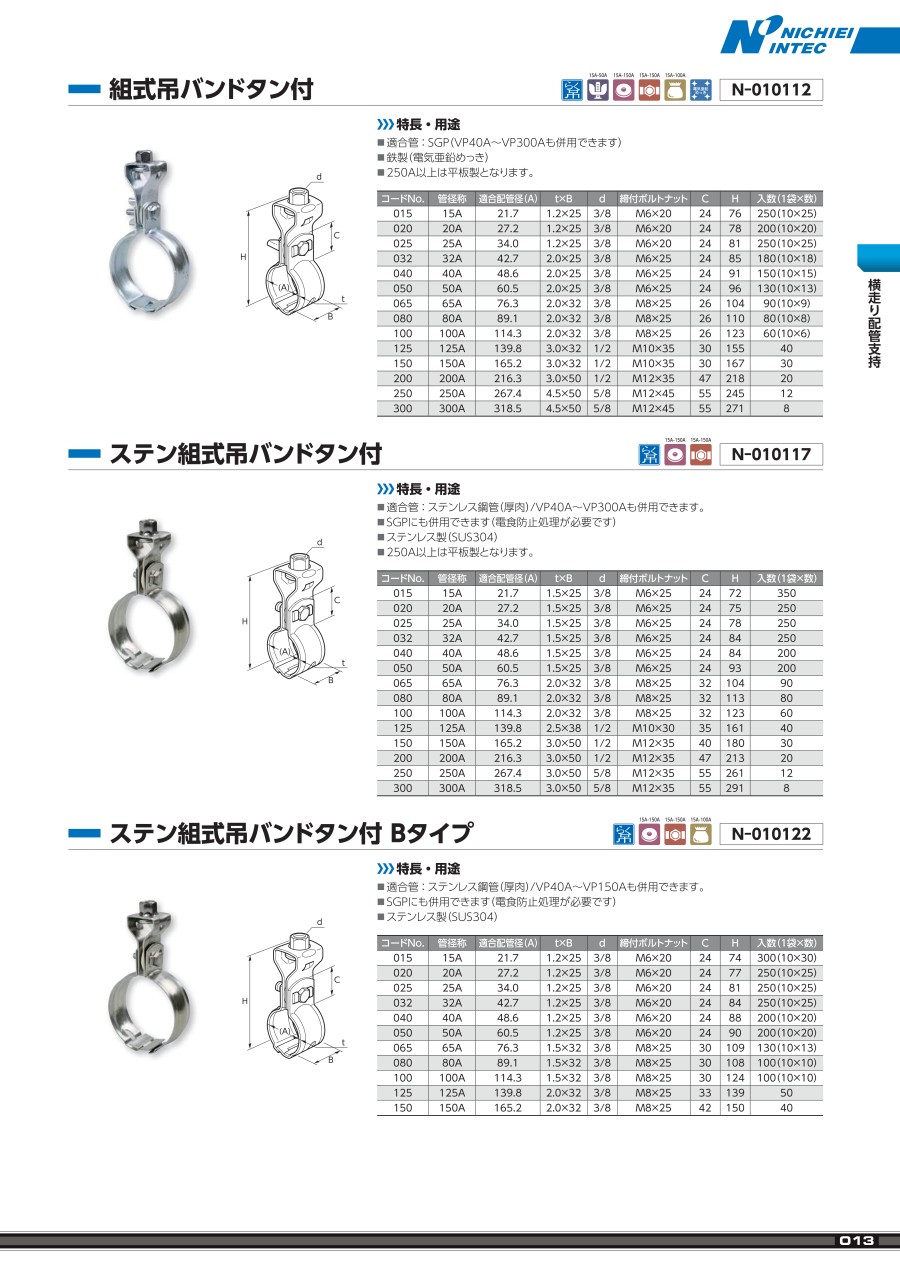

カタログ
吊配管金具 ステン組式吊バンドタン付Bタイプのレビュー
配管支持
4
4.02019/12/30
レベルバンドがコストがかかるのでこちらで代用しつつ配管支持しました.
レベルが出た後の多少の調整はタン内にあるナットを配...もっと読む
0人が参考にしています。
