トグルクランプ －横押しハンドル－ GH-20800/GH-20800-SS
- 通常単価(税別)
- 1,094円
- 税込単価
- 1,203円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認するGH-20800の仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
[フランジベース] フランジベース
クランプボルトサイズ
M4
締圧力 (MAX)(N)
300
本体材質
SS400
クランプ部材質
[スチール+ゴムパット] スチール+NBR
クランプ部材質（詳細）
NBR
-
-
商品情報
外形図
製品仕様
| 型番 | GH-20800 | GH-20800-SS |
|---|---|---|
| M材質 | SS400 | ステンレス |
| S表面処理 | ユニクロメッキ | - |
| 締圧力（N） | 300 | |
| 先端ボルト型式 | GH-FC-042507 | GH-SA-042507-SS |
| 先端ボルト材質 | NBRゴム | ステンレス |
| アーム開閉角度 | 92° | |
| ハンドル開閉角度 | 109° | |
| アーム | U型 | |
| ベース | フランジベース | |
| 質量（g） | 40 | |
表中の数値はメーカ参考値です。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。

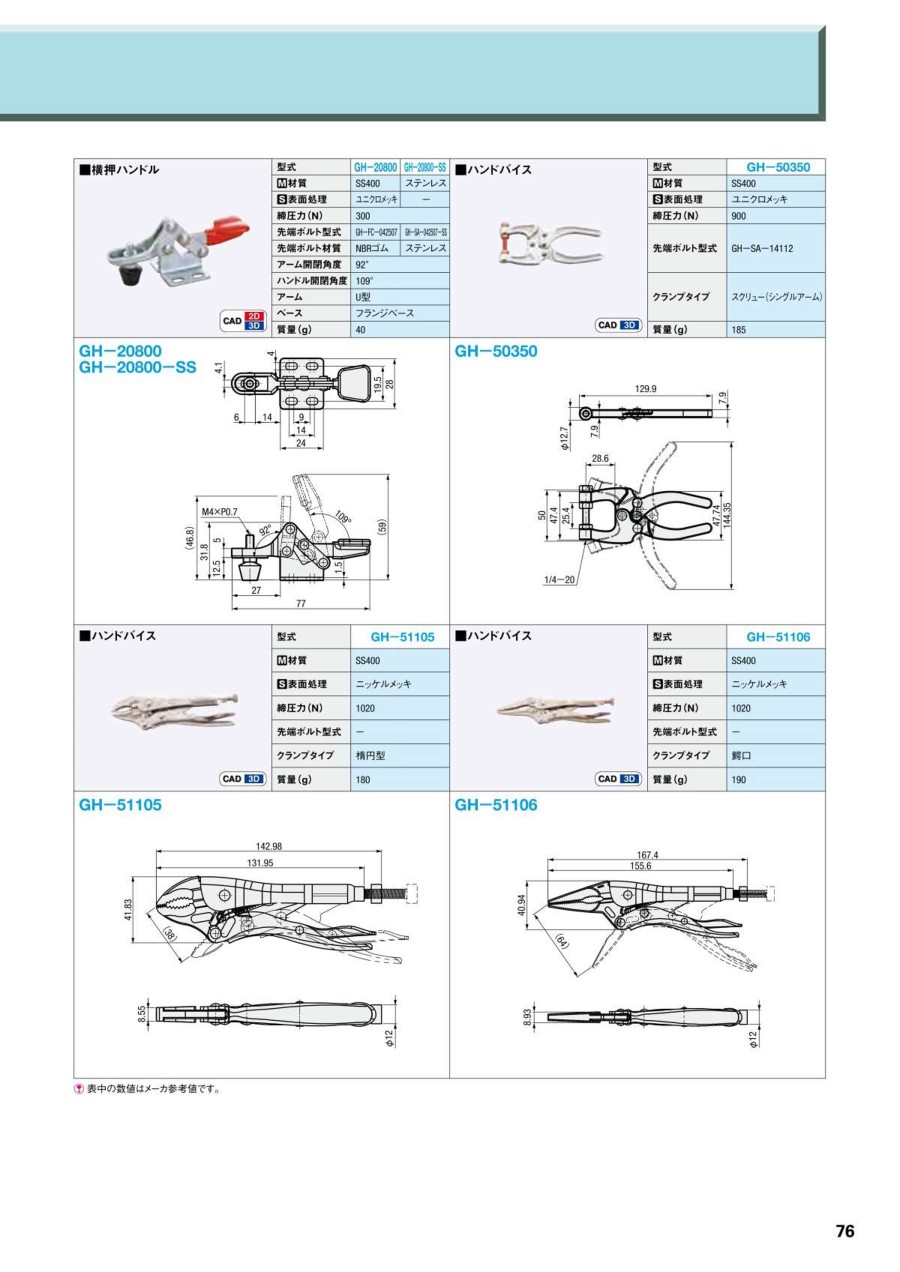

カタログ
