トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力1500N
- 通常単価(税別)
- 1,094円～2,188円
- 税込単価
- 1,203円～2,407円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M6
- 締圧力 (MAX) (N)
- 1500
- クランプ部材質
- スチール+NBR（分離可能）
- クランプ部材質（詳細）
- NBR
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 型番 | GH-21502-B | GH-21502-BSS |
|---|---|---|
| 材質 | SS400 | ステンレス |
| 表面処理 | ユニクロメッキ | - |
| 締圧力（N） | 1,500 | |
| 先端ボルト型式 | GH-SA-065010+GH-NC-06（GH-21502-B） | GH-SA-065010-SS+GH-NC-06（GH-21502-BSS） |
| 先端ボルト材質 | NBRゴム（分離可能） | |
| アーム開閉角度 | 94° | |
| ハンドル開閉角度 | 76.3° | |
| アーム | U型 | |
| ベース | フランジベース | |
| 質量（g） | 230 | |
※表中の数値はグッドハンドクランプ社参考値です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,094円 ( 1,203円 ) | 在庫品1日目当日出荷可能 |
2,188円 ( 2,407円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。

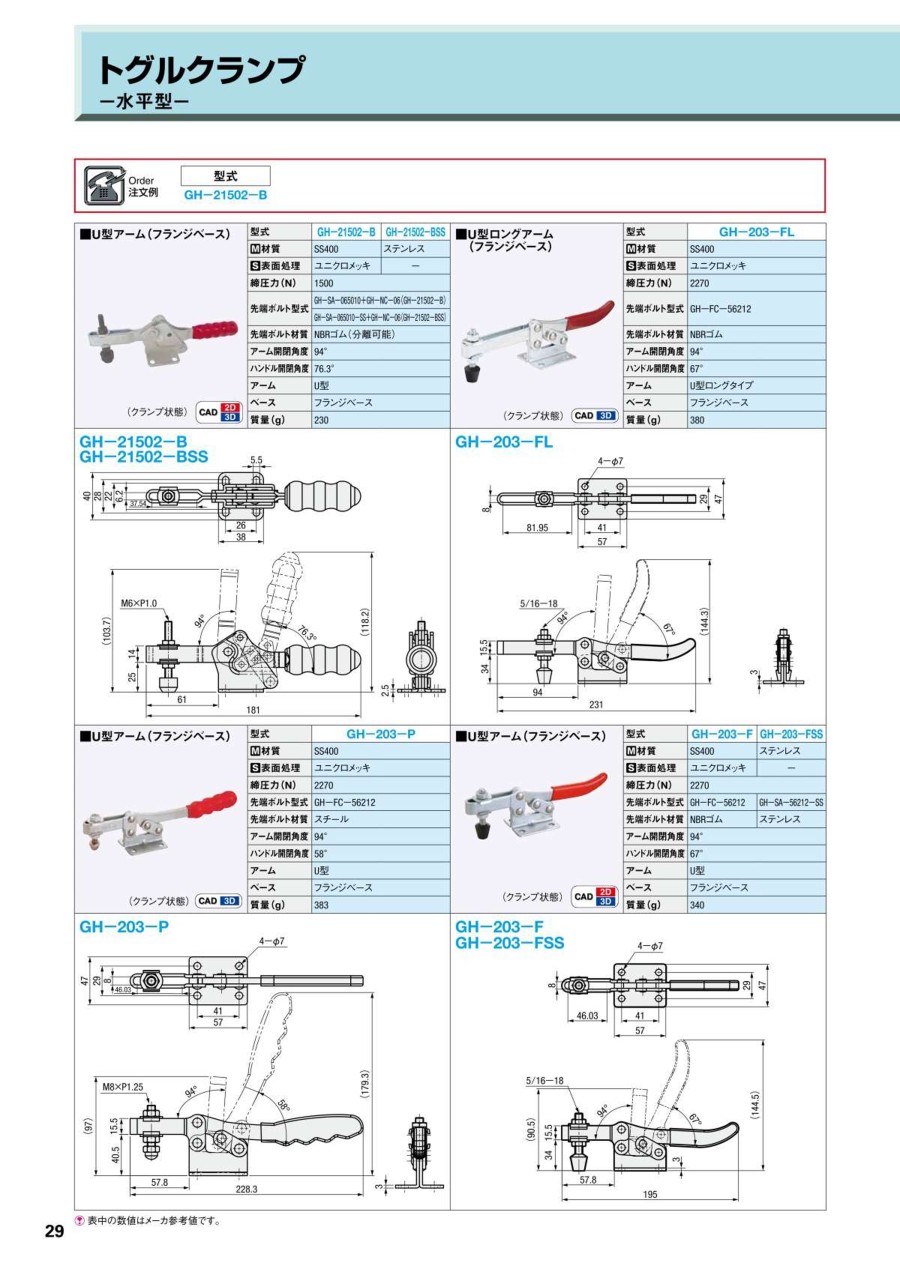

カタログ
