トグルクランプ －水平型－ 主軸固定アーム（側面フランジベース） GH-12050-SM
- 通常単価(税別)
- 1,008円
- 税込単価
- 1,109円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認するGH-12050-SMの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
[フランジベース] 側面フランジベース
クランプボルトサイズ
1/4
締圧力 (MAX)(N)
910
本体材質
SS400
クランプ部材質
[スチール+ゴムパット] スチール+NBR
クランプ部材質（詳細）
NBR
-
-
商品情報

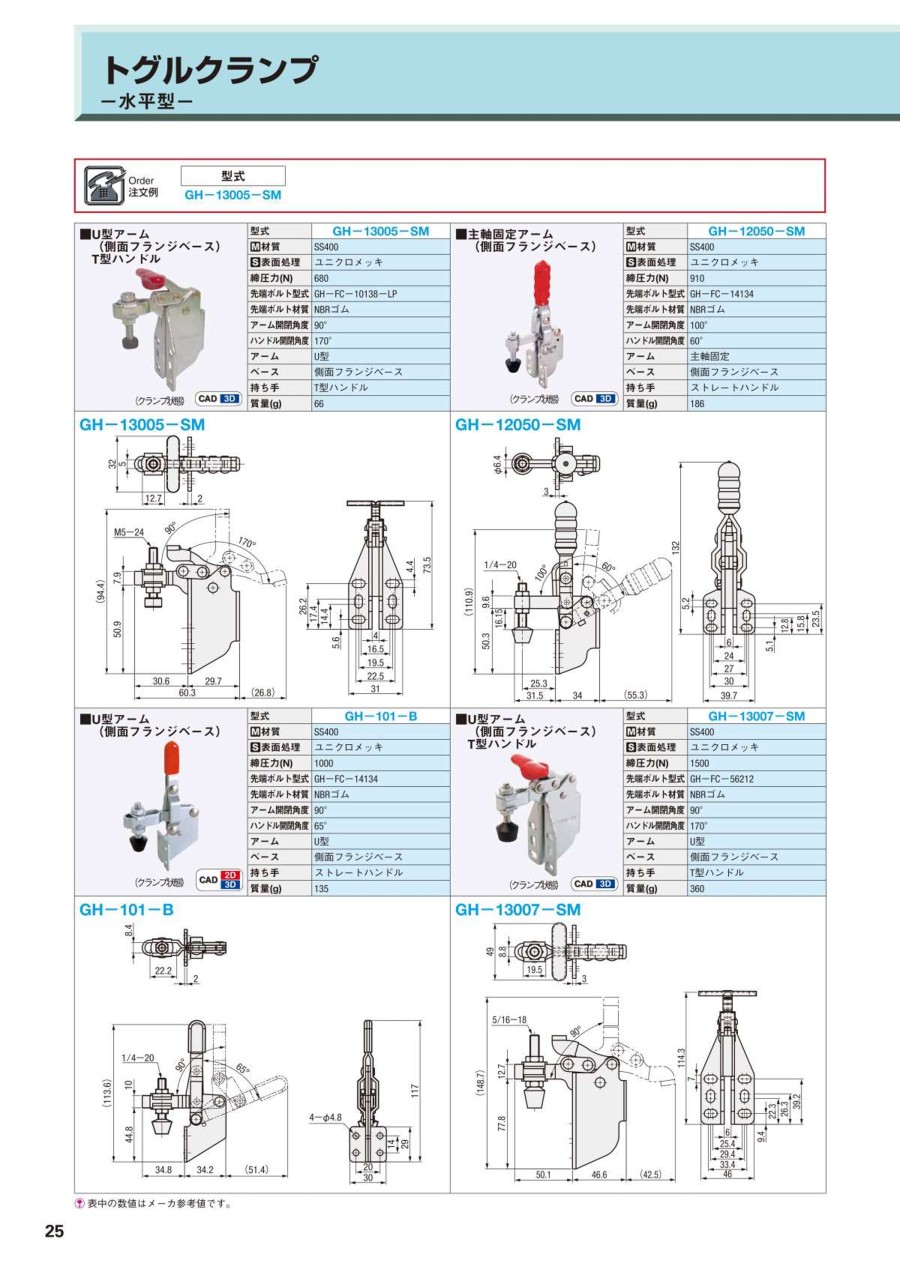

外形図
製品仕様
| 材質 | SS400 |
|---|---|
| 表面処理 | ユニクロメッキ |
| 締圧力（N） | 910 |
| 先端ボルト型式 | GH-FC-14134 |
| 先端ボルト材質 | NBRゴム |
| アーム開閉角度 | 100° |
| ハンドル開閉角度 | 60° |
| アーム | 主軸固定 |
| ベース | 側面フランジベース |
| 持ち手 | ストレートハンドル |
| 質量（g） | 186 |
※表中の数値はグッドハンドクランプ社参考値です。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。
