GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ－押引型－フランジベース－ボルトサイズM6－締圧力910N

トグルクランプ－押引型－フランジベース－ボルトサイズM6－締圧力910N
通常単価(税別)
1,094円～9,716円
税込単価
1,203円～10,688円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トグルクランプ－押引型－フランジベース－ボルトサイズM8－締圧力1360N

GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ－押引型－フランジベース－ボルトサイズM8－締圧力1360N
0
通常価格(税別)： 1,294円 (税込価格：1,423円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トグルクランプ 押引型 取付方向自在タイプ ストローク40mm ストレートアーム

GOOD HAND CLAMP（グッドハンドクランプ）

トグルクランプ 押引型 取付方向自在タイプ ストローク40mm ストレートアーム
5
通常価格(税別)： 1,794円 (税込価格：1,973円)

通常出荷日：在庫品1日目

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
数量：

商品情報

外形図

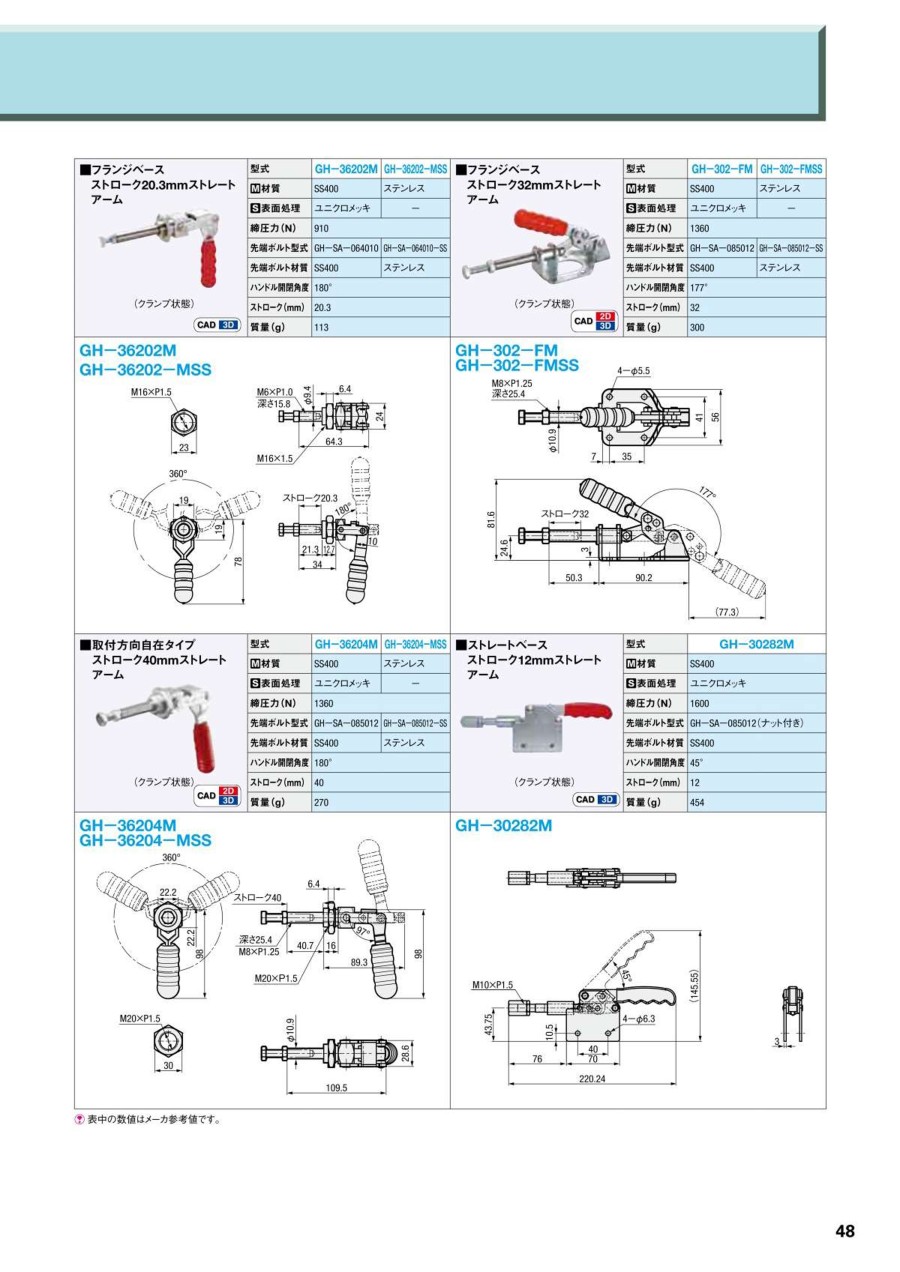

トグルクランプ －押引型－ フランジベース ストローク20.3mm ストレートアーム GH-36202M/GH-36202-MSS 外形図

製品仕様

型番GH-36202MGH-36202-MSS
M材質SS400ステンレス
S表面処理ユニクロメッキ-
締圧力（N）910
先端ボルト型式GH-SA-064010GH-SA-064010-SS
先端ボルト材質SS400ステンレス
ハンドル開閉角度180°
ストローク（mm）20.3
質量（g）113

表中の数値はメーカ参考値です。

型番リスト

表示件数
  • 1
    • 型番
    GH-36202-MSS
    GH-36202M

    本体材質

    クランプ部材質

    		最小発注数量
    ステンレス
    ステンレス
    1個
    SS400
    [スチール] SS400
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,716円
    ( 10,688円 )
    在庫品1日目当日出荷可能
    1,094円
    ( 1,203円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    トグルクランプ－押引型－フランジベース－ボルトサイズM6－締圧力910Nのレビュー
    4.3平均満足度：4.33件のレビュー
    治具
    4
    満足度：4.02023/03/22
    治具のブロック移動に使用しました。 複数個購入したのですが動きが固いものがあり、 潤滑剤塗布で対応しました。
    0人が参考にしています。
    溶接治具に使用しています
    5
    満足度：5.02021/05/13
    ワークの固定ため　クランプとして使用しています。たまに　ピンの抜き出しや　スライドの部分も使用しています。このしなちょっ...もっと読む
    0人が参考にしています。
    部材の位置決め
    4
    満足度：4.02019/02/07
    取付方向と取付金具が自由に設計できるため使いやすいです。あと、ストロークの割にはスペースを取らないので、設計しやすいです...もっと読む
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    トグルクランプ－押引型－フランジベース－ボルトサイズM6－締圧力910N
    トグルクランプ－押引型－フランジベース－ボルトサイズM10－締圧力3860N
    トグルクランプ－押引型－フランジベース－ボルトサイズM10－締圧力3640N
    トグルクランプ－押引型－フランジベース－ボルトサイズM10－締圧力11360N
    トグルクランプ－押引型－フランジベース－ボルトサイズM10－締圧力12000N
    トグルクランプ－押引型－フランジベース－ボルトサイズM8－締圧力1800N
    メーカーGOOD HAND CLAMP（グッドハンドクランプ）GOOD HAND CLAMP（グッドハンドクランプ）GOOD HAND CLAMP（グッドハンドクランプ）GOOD HAND CLAMP（グッドハンドクランプ）GOOD HAND CLAMP（グッドハンドクランプ）GOOD HAND CLAMP（グッドハンドクランプ）
    通常価格1,094円-1,939円1,997円3,503円16,852円4,786円
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    種類横押し型横押し型横押し型横押し型横押し型横押し型
    装着方法ベースなしフランジベースフランジベースフランジベースフランジベースフランジベース
    クランプボルトサイズM6M10M10M10M10M8
    締圧力 (MAX)(N)9103860364011360120001800
