トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力750N
- 通常単価(税別)
- 1,660円
- 税込単価
- 1,826円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認するGH-20752-BSSの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
[フランジベース] フランジベース
クランプボルトサイズ
M5
締圧力 (MAX)(N)
750
本体材質
ステンレス
クランプ部材質
[スチール] SS400
商品情報
外形図
製品仕様
| 型番 | GH-20752-B | GH-20752-BSS |
|---|---|---|
| 材質 | SS400 | ステンレス |
| 表面処理 | ユニクロメッキ | - |
| 締圧力（N） | 750 | |
| 先端ボルト型式 | GH-SA-054008+GH-NC-05（GH-20752-B） | GH-SA-054008-SS+GH-NC-05（GH-20752-BSS） |
| 先端ボルト材質 | SS400 | |
| アーム開閉角度 | 96° | |
| ハンドル開閉角度 | 78° | |
| アーム | U型 | |
| ベース | フランジベース | |
| 質量（g） | 100 | |
※表中の数値はグッドハンドクランプ社参考値です。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。

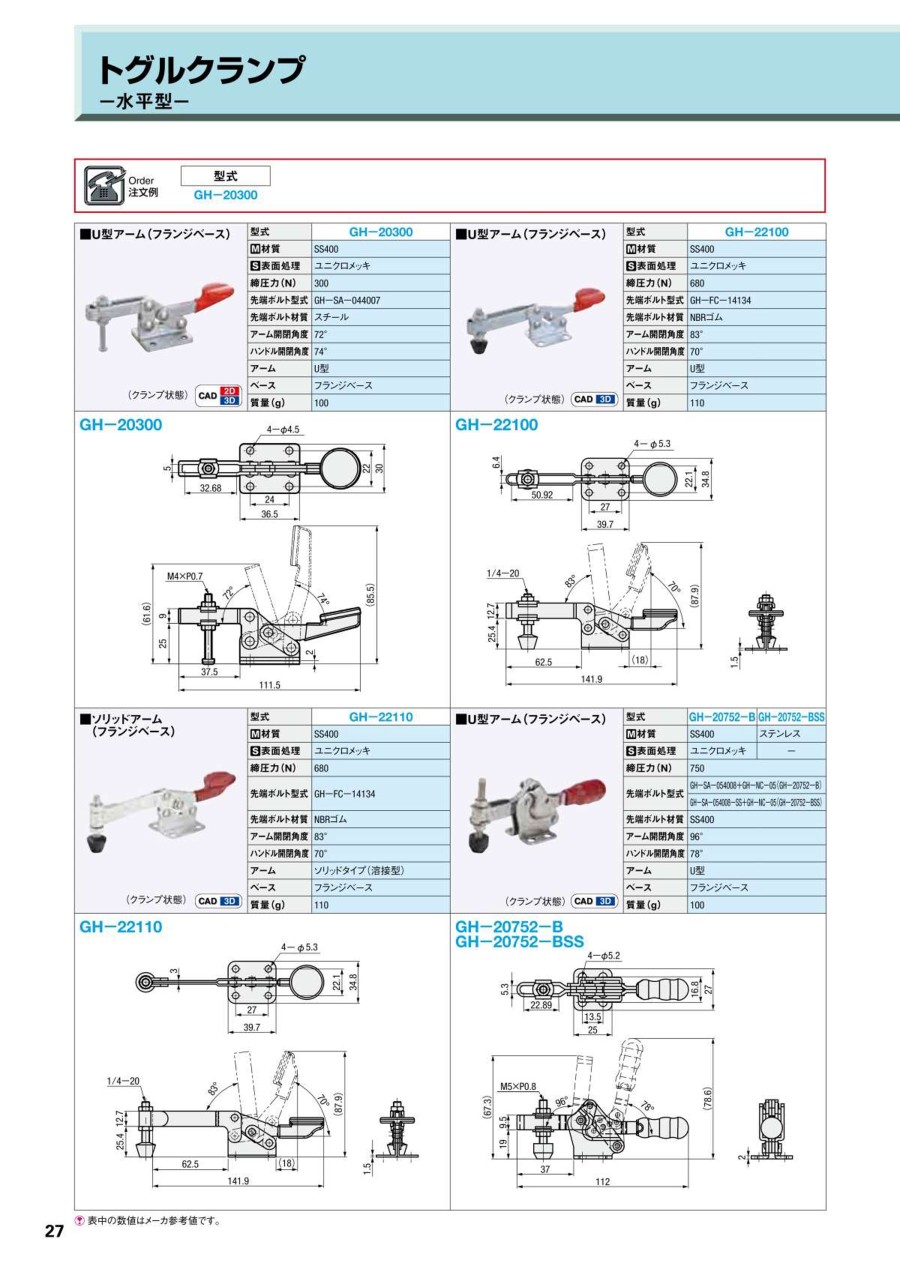

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力750Nの型番GH-20752-BSSのページです。
型番GH-20752-BSSに関する仕様情報を記載しております。
トグルクランプ－水平型－U型アーム－フランジベース－先端ボルトスライド調整－締圧力750Nのレビュー
治具
4
4.02023/02/09
この商品は自社で使用している治具に使用しました。他部署でこの商品を使用していたこともあって購入してみました。規格は治具に...もっと読む
0人が参考にしています。
