トグルクランプ 横押型 フランジベース ストローク100mm ストレートロングハンドル
- 通常単価(税別)
- 40,149円
- 税込単価
- 44,164円
フランジベースの横押し型トグルクランプ。【特長】・横押型のトグルクランプ・スト...
詳細情報を確認する閲覧中の商品と併せてご検討ください
GH-35000HLの仕様・寸法情報
商品情報
製品仕様
寸法図1
寸法図2
| 型式 | GH－35000HL |
|---|---|
| M材質 | SS400 |
| S表面処理 | リン酸塩皮膜処理(黒色部) |
| 締圧力(N) | 50000 |
| 先端ボルト型式 | GH－SA－167520 |
| 先端ボルト材質 | SS400 |
| ハンドル開閉角度 | 180° |
| ストローク(mm) | 100 |
| 質量(g) | 5000 |
詳細情報
基本情報
フランジベースの横押し型トグルクランプ。
【特長】
・横押型のトグルクランプ
・ストロークは最大100mmとなっている
・トグルクランプの特性を活かし、50,000Nの力で固定可能
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能
・木工やDIYでも活用可能

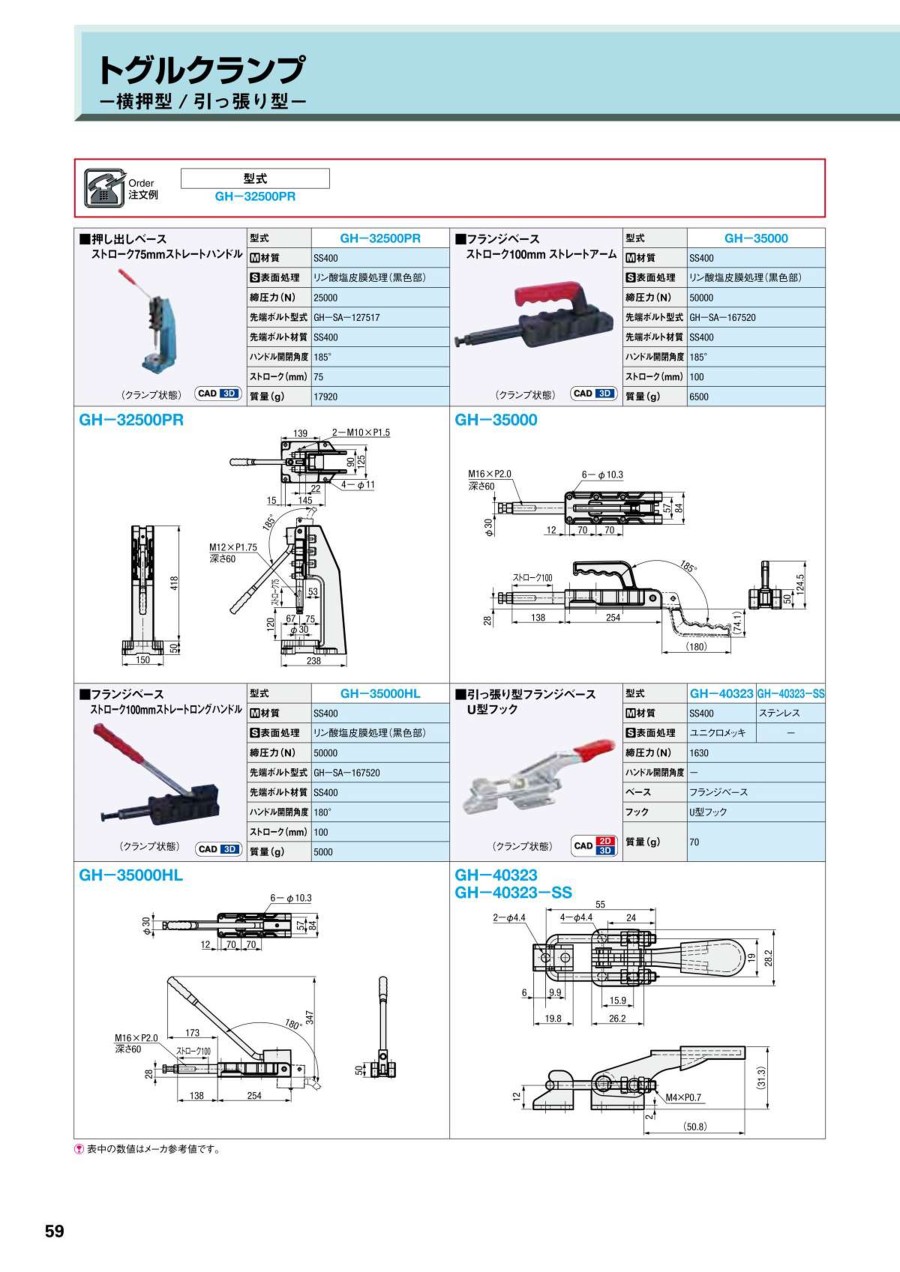

カタログ
