トグルクランプ －押引型－ フランジベース ストローク60mm 傾斜アーム GH-304-HM
- 通常単価(税別)
- 3,460円
- 税込単価
- 3,806円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
GH-304-HMの仕様・寸法情報
種類
横押し型
装着方法
[フランジベース] フランジベース
クランプボルトサイズ
M12
締圧力 (MAX)(N)
6800
本体材質
SS400
クランプ部材質
[スチール] SS400
商品情報
外形図
製品仕様
| 型番 | GH-304-HM | |
|---|---|---|
| M材質 | ボディ SS400 | 取付部 FCD450 |
| S表面処理 | ボディ ユニクロメッキ | 取付部 リン酸塩皮膜処理 |
| 締圧力（N） | 6800 | |
| 先端ボルト型式 | GH-SA-125017 | |
| 先端ボルト材質 | SS400 | |
| ハンドル開閉角度 | 180° | |
| ストローク（mm） | 60 | |
| 質量（g） | 1480 | |
表中の数値はメーカ参考値です。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1974年設立の台湾メーカー。主力商品はトグルクランプ。自社製品の製造にとどまらず、国内外メーカーのOEM、欧州・北米でも製造拠点を拡大しています。世界の治具部品をけん引するメーカーです。

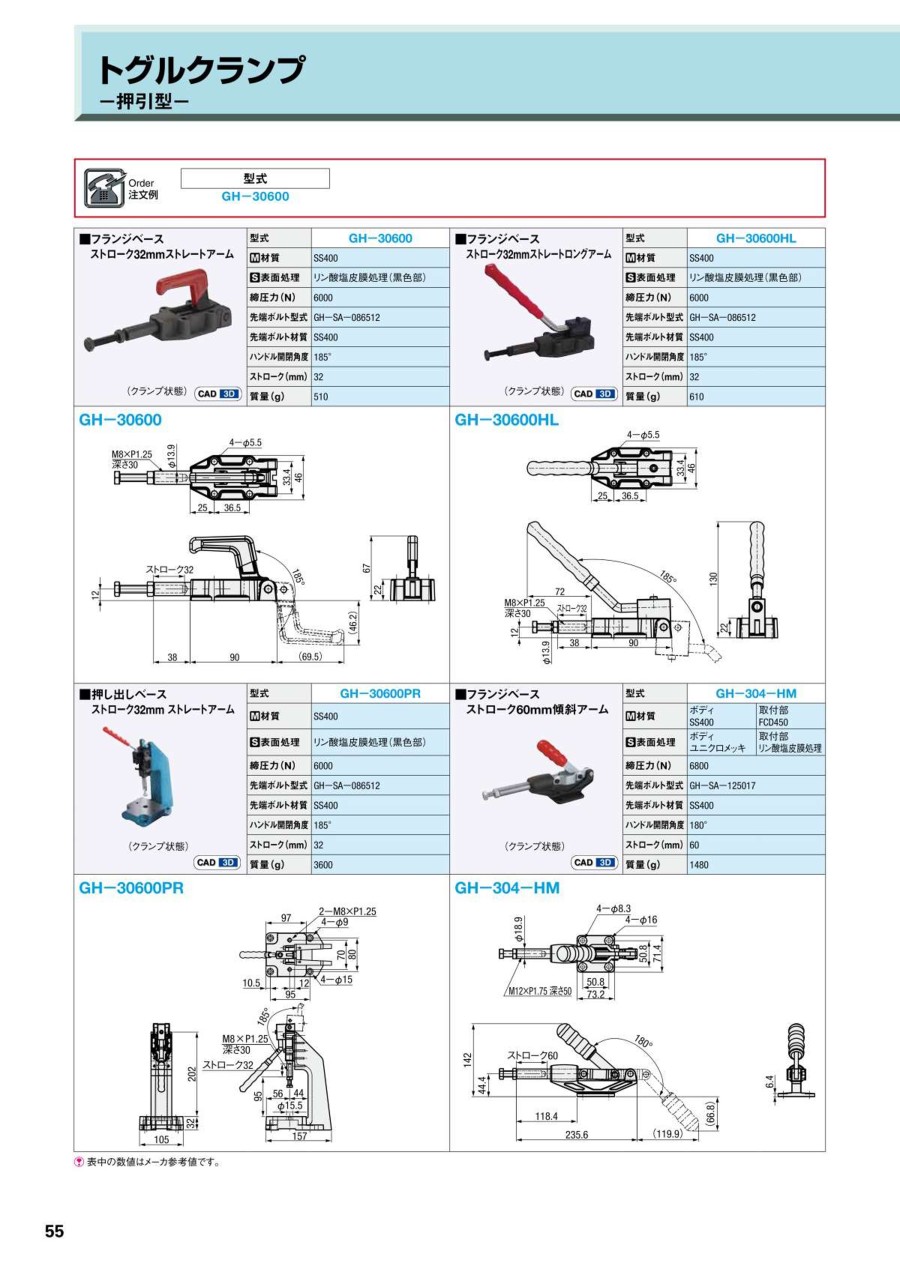

カタログ
