超小型コード引き出しタイプ（直流光） EE-SX95

外形図

EE-SX950-□
EE-SX950P-□
-W：ビニル絶縁丸形コード φ2.8  4芯
（導線断面積：0.14mm²／絶縁体径：φ0.90mm）標準1m
-R：ロボットコード φ2.8  4芯
（導線断面積：0.15mm²／絶縁体径：φ0.92mm）標準1m

EE-SX951-□
EE-SX951P-□
EE-SX951-C1J-R
-W：ビニル絶縁丸形コード φ2.8  4芯
（導線断面積：0.14mm²／絶縁体径：φ0.90mm）標準1m
-R：ロボットコード φ2.8  4芯
（導線断面積：0.15mm²／絶縁体径：φ0.92mm）標準1m

EE-SX952-□
EE-SX952P-□
-W：ビニル絶縁丸形コード φ2.8  4芯
（導線断面積：0.14mm²／絶縁体径：φ0.90mm）標準1m
-R：ロボットコード φ2.8  4芯
（導線断面積：0.15mm²／絶縁体径：φ0.92mm）標準1m

EE-SX953-□
EE-SX953P-□
-W：ビニル絶縁丸形コード φ2.8  4芯
（導線断面積：0.14mm²／絶縁体径：φ0.90mm）標準1m
-R：ロボットコード φ2.8  4芯
（導線断面積：0.15mm²／絶縁体径：φ0.92mm）標準1m

EE-SX954-□
EE-SX954P-□
-W：ビニル絶縁丸形コード φ2.8  4芯
（導線断面積：0.14mm²／絶縁体径：φ0.90mm）標準1m
-R：ロボットコード φ2.8  4芯
（導線断面積：0.15mm²／絶縁体径：φ0.92mm）標準1m

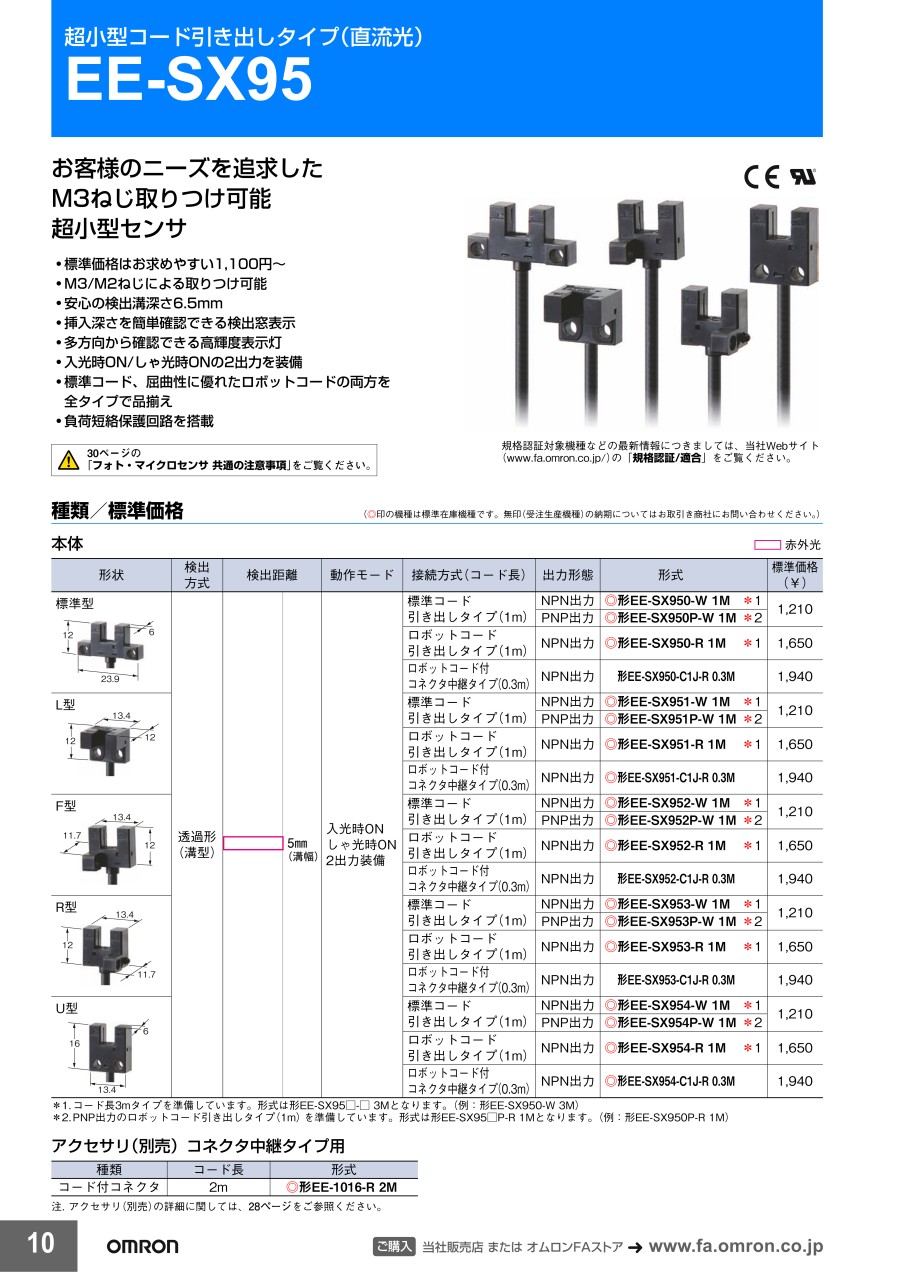

製品仕様

特長

溝が深いと検出物体が溝底に接触しにくくなり、メカ設計に余裕が生まれます。


M3／M2ねじによる取りつけができ、既にM2ねじで取りつけられたセンサからも容易に切り替えが可能です。

高輝度な入光表示灯が最大4方向から確認でき、設置場所を選びません。


挿入溝に検出窓位置が表示されているので、検出物体が検出窓を遮っているかを目視でき、挿入深さ確認が簡単になります。

*1. コード長3mタイプを準備しています。形式は形EE-SX95□-□ 3Mとなります。（例：形EE-SX950-W 3M）
*2. PNP出力のロボットコード引き出しタイプ（1m）を準備しています。形式は形EE-SX95□P-R 1Mとなります。（例：形EE-SX950P-R 1M）

定格／性能

*1. 溝の横方向に検出物体を移動した場合の値です。
*2. 応答周波数の測定は下図の円板を回転させた場合の値です。

注意・禁止事項

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

安全上の要点

電源電圧について
仕様電圧範囲を超えて使用しないでください。仕様電圧範囲以上の電圧を印加したり、交流電源を印加すると、破裂したり、焼損する恐れがあります。

誤配線について
電源の極性など誤配線をしないでください。破裂したり、焼損する恐れがあります。

負荷短絡について
負荷を短絡させないでください。（電源に接続しないでください。）破裂したり、焼損したりする恐れがあります。

使用上の注意

定格を超える周囲雰囲気、環境では使用しないでください。

使用環境について

• 次のような取りつけ場所は、誤動作や故障の原因となりますので使用しないでください。
  （1）塵埃やオイルミストの多い場所
  （2）腐食性ガスの多い場所
  （3）水、油、薬品が直接および間接的に飛散する場所
  （4）屋外または、太陽光などの強い光があたる場所
• 使用時の周囲温度は定格範囲内でお使いください。
• 有機溶剤、酸、アルカリ、芳香族炭化水素、塩化脂肪族炭化水素がセンサにかかると、溶解することがあります。また、これらにより、特性劣化を招くことがありますので、これらの薬品がセンサにかからないようにしてください。

●取りつけ時

• 形EE-SX95シリーズは機器内蔵を前提に、直流光点灯方式を採用しております。このため、窓際や白熱灯下などの外乱光の影響があるところでご使用になるときは、外乱光の影響を避けるように設置してください。
• センサの取りつけの際は、ソリのない取りつけ部に確実に取りつけてください。
• フォト・マイクロセンサをねじ締めつけで固定する場合は、M3もしくはM2.0ねじをご使用ください。（ねじ締め力の大きなM3を推奨します。なお、ねじの緩み防止のため、平ワッシャ+バネ座金をお使いください。）そのときの締めつけ強度は下表を参考にしてください。

• センサを可動部で使用される際は、コードの引き出し部に直接ストレスが加わらないようにコードの引き出し部を固定してください。

●配線時

• 使用しない出力線は、必ず絶縁処理をしてください。

電圧入力仕様の機器との接続について

• オープンコレクタ出力の本センサを電圧入力仕様に接続する場合は、電源・出力間に抵抗器を介することによって接続可能になります。下記の例を参考に抵抗値を選定ください。
  なお抵抗値は4.7kΩが一般的に用いられます。また抵抗器のワット数は電源電圧24Vで1/2W、12Vで1/4Wが適切です。

【例】形EE-SX95シリーズ

以下の機器にR=4.7kΩの負荷抵抗を挿入する場合

=カウンタ仕様=

"H"、"L"レベルは以下の計算式で求められ、いずれも上記入力機器の仕様を満足するため「問題なし」と判定できます。

＜"H"レベル時＞

＜"L"レベル時＞

注. 負荷電流に対する残留電圧はセンサの定格をご確認ください。

負荷短絡保護について

• この機種は、負荷短絡保護機能を備えています。
  負荷短絡などが生じた場合は出力がOFF状態となりますので配線を見直したうえで電源を再投入してください。負荷短絡保護回路がリセットされます。また、負荷短絡保護は定格負荷電流以上の電流が流れますと動作します。
  C負荷を使用される場合は突入電流が定格負荷電流以下のものをご使用ください。

その他について

• 電源印加中におけるコードの配線は避けてください。破損の原因になります。
• 本製品に接続する電源ケーブルはトータルで10m未満としてください。

●その他

• 電源環境などの影響で、電源投入時に出力パルスが発生する場合があります。
  ご使用の際には、電源投入より100ms経過後の安定した検出可能状態でご使用ください。
• 本製品の廃棄時は産業廃棄物として廃棄ください。
