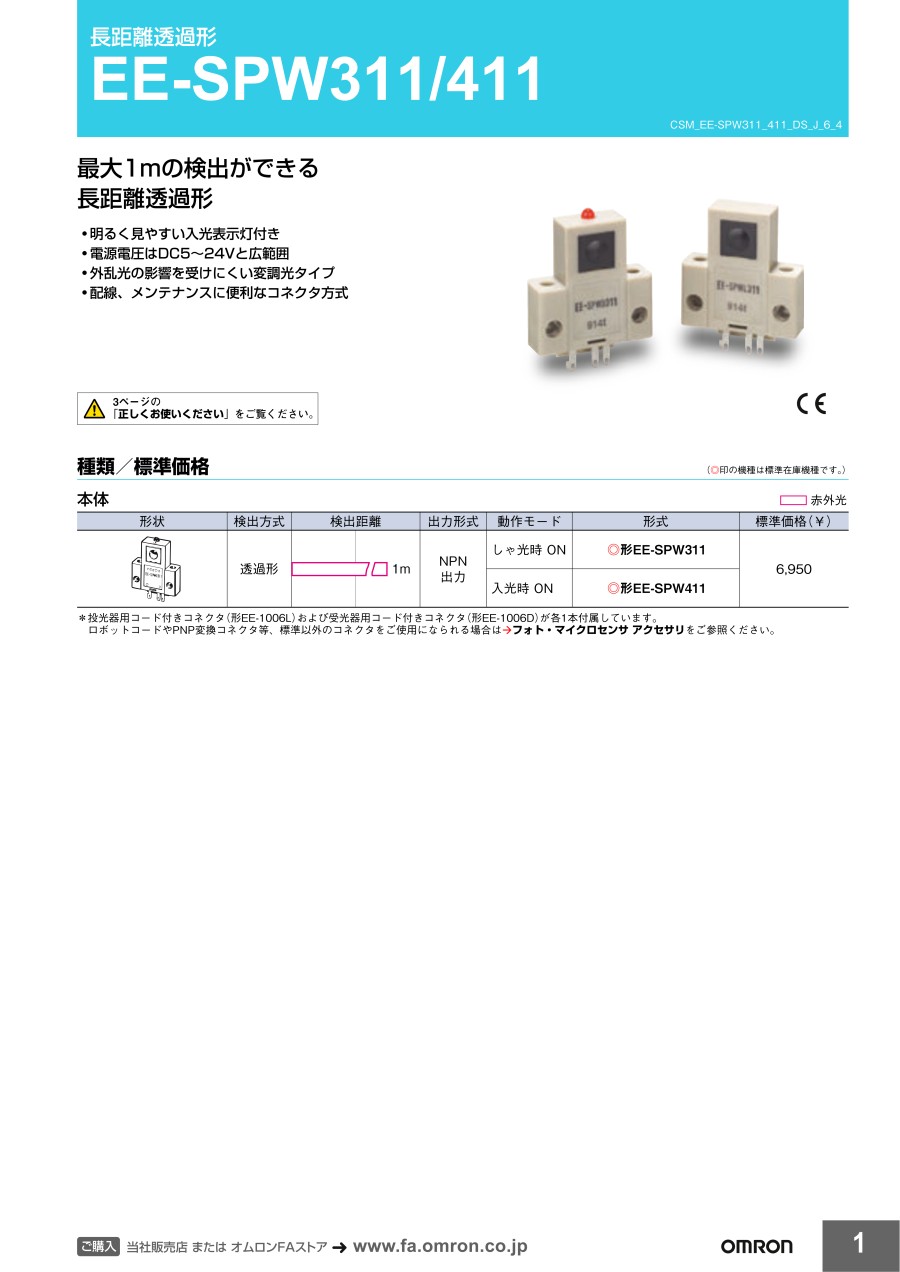

長距離透過形フォトマイクロセンサ 【EE-SPW311/411】

外形図

投光器（EE-SPWL□11）／受光器（EE-SPWD□11）

製品仕様

定格／性能

項目／型番		EE-SPW311、EE-SPW411
検出距離		1m
標準検出物体		φ5mm以上の不透明体
指向角		5～20°
光源（ピーク発光波長）		GaAs赤外発光ダイオード（パルス点灯）（940nm）
表示灯 ※1		入光時点灯（赤色）
電源電圧		DC5V-5%～24V+10% リップル（p-p）5%以下
消費電流		投・受光器：各20mA以下
制御出力		NPNオープンコレクタ出力 負荷電源電圧DC5～24V、負荷電流100mA以下、オフ電流0.5mA以下 残留電圧0.8V以下（負荷電流100mA時） 残留電圧0.4V以下（負荷電流10mA時）
応答周波数 ※2		100Hz以上
使用周囲照度		受光面照度 白熱灯3,000lx以下
周囲温度範囲		動作時：-10～+55℃、保存時：-25～+65℃
周囲湿度範囲		動作時：5～85%RH、保存時：5～95%RH
振動（耐久）		200～2,000Hz（ピーク加速度100m/s2） 複振幅1.5mm X、Y、Z各方向2h（4min周期）
衝撃（耐久）		500m/s2 X、Y、Z各方向 3回
保護構造		IEC規格 IP60
接続方式		コネクタタイプ（はんだ付けは不可）
質量（梱包状態）		約8.8g
材質	ケース	ポリブチレンテレフタレート（PBT）
	レンズ	ポリカーボネート
付属品		形EE-1006L／D コード付コネクタ、取扱説明書

※1. GaP赤色LED（ピーク発光波長700nm）
※2. 応答周波数の測定は、下図の円板を回転させた場合の値です。

※投光器用コード付きコネクタ（形EE-1006L）および受光器用コード付きコネクタ（形EE-1006D）が各1本付属しています。

注意・禁止事項

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

配線時

• 接続はコネクタ方式になっていますので端子（リード）へのはんだ付けはしないでください。
• コードは導体断面積0.3mm²より太い線を用いて、トータルで10m未満としてください。

調整時

（1）投光器、受光器のレンズ中心部が同一線上になるように機械的に仮止めします。

（2）配線に間違いがないかを確認した後、投・受光器に電源を印加します。このとき受光器側に付いている動作表示灯が点灯しますので投・受光器間にしゃ光物体を出し入れして表示灯がON・OFFするかを確認します。

（3）次に受光器（または投光器）を固定し、投光器（または受光器）を左右・上下に動かし表示灯が点灯している範囲の中心部に投光器（または受光器）を固定します。
