冷凍機専用 温度調節器 TC3YFシリーズ
- 通常単価(税別)
- 6,437円～9,640円
- 税込単価
- 7,081円～10,604円
DIN W72×H36mmサイズの冷凍機専用温度調節器。【特長】・ON／OFF制御方式。・入力仕様：N...
詳細を確認- 【型式注意】TC3YFシリーズの商品は、RTDタイプ（DPT100Ω専用）とNTCタイプ（サーミスタ対応）の型式が異なります。ご注意ください。
- 【型式注意】RTDタイプの型式は、型式の後ろに「-RTD」が付きます。NTCタイプの型式は、型式の後ろに「-NTC」が付きます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

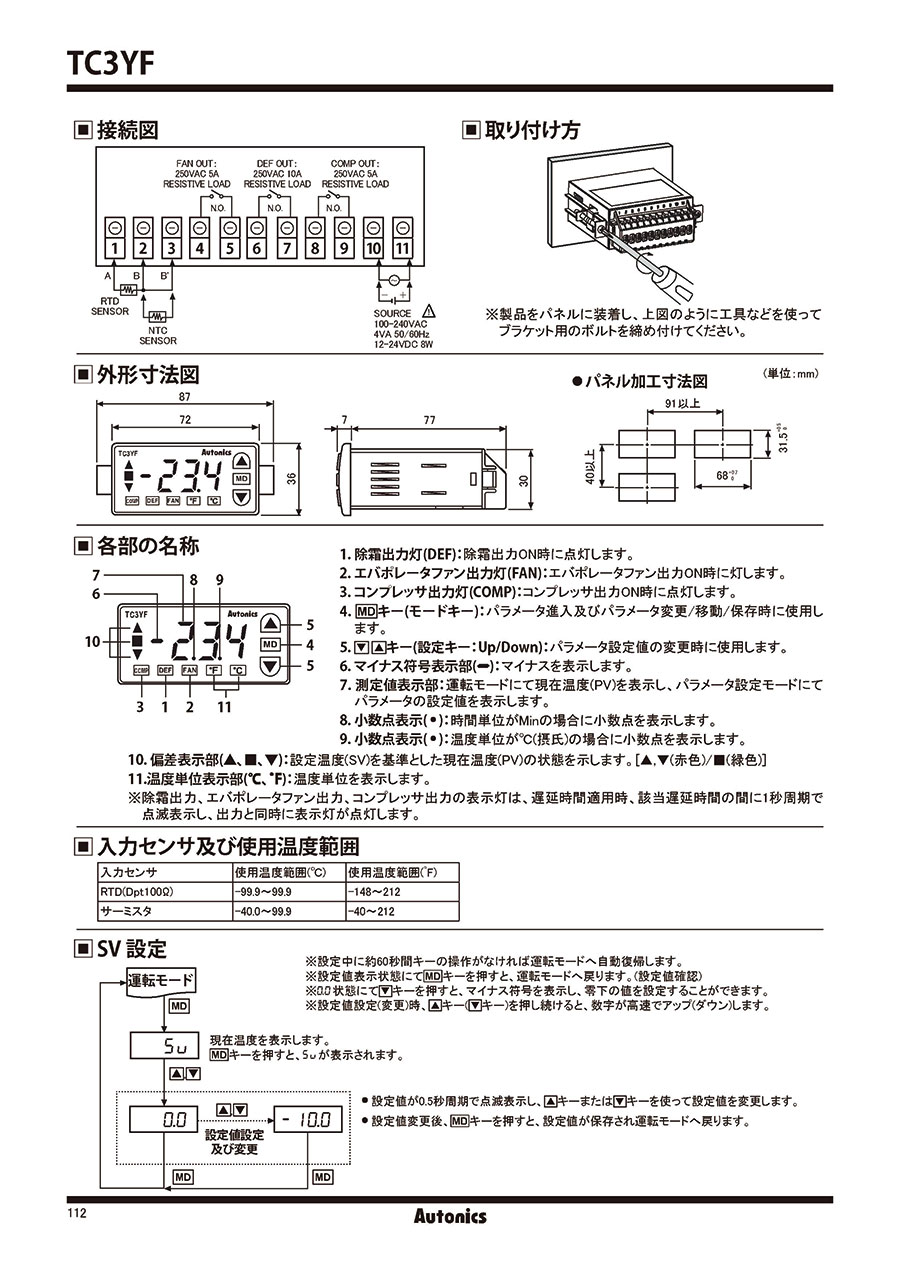

外形図
・パネル加工寸法図
製品仕様
| 型番 | TC3YF-11R※1 | TC3YF-14R※1 | TC3YF-21R | TC3YF-24R | TC3YF-31R | TC3YF-34R | |
|---|---|---|---|---|---|---|---|
| 電源電圧 | 12-24VDC | 100-240VAC 50／60Hz | 12-24VDC | 100-240VAC 50／60Hz | 12-24VDC | 100-240VAC 50／60Hz | |
| 許容電圧変動範囲 | 電源電圧の90%～110% | ||||||
| 消費電力 | 8W以下 | 4VA以下 | 8W以下 | 4VA以下 | 8W以下 | 4VA以下 | |
| 表示方式 | 7セグメントLED（赤色）方式 | ||||||
| 文字サイズ（W×H） | 7.4×15.0mm | ||||||
| 表示範囲 | NTC:-40.0～+99.9℃（-40～+212°F）、RTD：-99.9～+99.9℃（-148～+212°F） | ||||||
| 表示精度 | PV±0.5%または±1℃の中で大きい方±1digit | ||||||
| サンプリング周期 | 0.5秒 | ||||||
| 入力仕様※2 | NTC:サーミスタ、RTD：DPt100Ω | ||||||
| 入力線路抵抗 | 許容線路抵抗：線当たり5Ω以下 | ||||||
| 制御方式 | ON／OFF制御（調節感度0.5～5.0℃、2～50°F可変） | ||||||
| 制御出力 | コンプレッサ出力（250VAC 5A 1a） | コンプレッサ出力（250VAC 5A 1a） 徐霜出力（250VAC 10A 1a） | コンプレッサ出力（250VAC 5A 1a） 徐霜出力（250VAC 10A 1a） エバポレータファン出力（250VAC 5A 1a） | ||||
| 停電補償 | 約10年（不揮発性半導体メモリ方式） | ||||||
| 絶縁抵抗 | 100MΩ以上（500VDCメガ） | ||||||
| 耐電圧 | 2,000VAC 50／60Hzにて1分間（外部全端子とケース間） | ||||||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（パルス幅 1μs）±2kV | ||||||
| リレー寿命 | COMP | 機械的：2,000万回以上、電気的：5万回以上（250VAC 5A 抵抗負荷） | |||||
| DEF | 機械的：2,000万回以上、電気的：10万回以上（250VAC 10A 抵抗負荷） | ||||||
| FAN | 機械的：2,000万回以上、電気的：5万回以上（250VAC 5A 抵抗負荷） | ||||||
| 振動 | 耐振動 | 10～55Hz（周期1分間）複振幅0.75mmX、Y、Z各方向2時間 | |||||
| 誤動作 | 10～55Hz（周期1分間）複振幅0.5mmX、Y、Z各方向10分間 | ||||||
| 耐環境性 | 使用周囲温度 | -10～+50℃、保存時：-20～+60℃ | |||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||||||
| 保護構造 | 前面部IP65 | ||||||
| 獲得規格 | - | UL | - | UL | - | UL | |
| 重量 | 約143g | ||||||
※1：除霜機能がない自然除霜タイプです。
※2：RTD（DPt100Ω）タイプはオプションです。
※耐環境性の使用条件は氷結または結露しない状態です。
※重量は梱包を含めていません。
詳細情報
基本情報
DIN W72×H36mmサイズの冷凍機専用温度調節器。
【特長】
・ON／OFF制御方式。
・入力仕様：NTC（サーミスタ）、オプション仕様：RTD（DPt100Ω）。
・温度表示範囲：NTCセンサタイプ：-40.0～99.9℃（-40～212℉）、RTDセンサタイプ：-99.9～99.9℃（-148～212℉）。
・冷凍効率を高くする多様な遅延機能：自動／手動除霜選択機能、コンプレッサ始動遅延、再稼働遅延、最小ON時間、除霜終了遅延、エバポレータファン始動遅延時間。
・入力補正機能。
・エラー時、コンプレッサの中身保護のための動作周期設定機能。
ご注意
- 【型式注意】TC3YFシリーズの商品は、RTDタイプ（DPT100Ω専用）とNTCタイプ（サーミスタ対応）の型式が異なります。ご注意ください。
- 【型式注意】RTDタイプの型式は、型式の後ろに「-RTD」が付きます。NTCタイプの型式は、型式の後ろに「-NTC」が付きます。
