多チャンネル モジュール型 温度調節器 TMシリーズ
- 通常単価(税別)
- 19,814円～26,129円
- 税込単価
- 21,795円～28,742円
多チャンネル（2/4チャンネル）モジュール型温度調節器。【特長】・製品1台でマルチチャンネル（4チャン...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

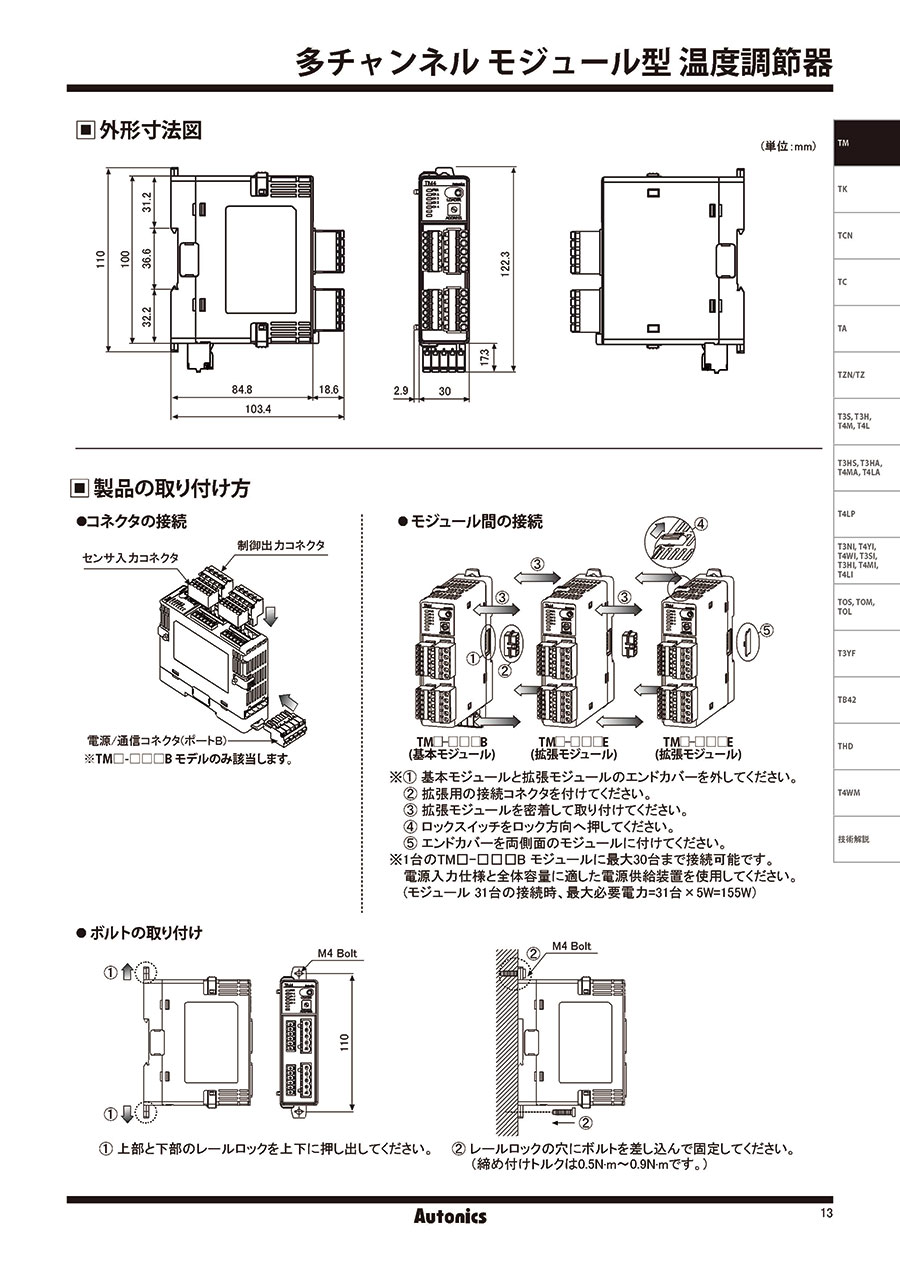

外形図
製品仕様
| 型番 | TM2- 22RB | TM2- 42RB | TM2- 22RE | TM2- 42RE | TM2- 22CB | TM2- 42CB | TM2- 22CE | TM2- 42CE | TM4- N2RB | TM4- N2RE | TM4- N2SB | TM4- N2SE | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 2チャンネル （チャンネル間の絶縁・耐電圧1,000VAC） | 4チャンネル （チャンネル間の絶縁・耐電圧1,000VAC） | |||||||||||
| 電源電圧 | 24VDC | ||||||||||||
| 許容電圧変動範囲 | 電源電圧の90～110% | ||||||||||||
| 消費電力 | 5W以下 | ||||||||||||
| 表示方式 | 無表示。外部の接続機器（PC、PLC等）にてパラメータ設定及びモニタリング | ||||||||||||
| 入力仕様 | 測温抵抗体 | DPt100Ω、JPt100Ω 3線式（許容線路抵抗：線当たり5Ω以下） | |||||||||||
| 熱電対 | K、J、E、T、L、N、U、R、S、B、C、G、PLII（13種） | ||||||||||||
| 測定精度 | 測温抵抗体 | （PVの±0.5%または±1℃の中で大きい方）±1digit以下 | |||||||||||
| 熱電対※1 | |||||||||||||
| CT入力 | ±5%F.S.±1digit以下 | - | |||||||||||
| 電流出力 | ±1.5%F.S.±1digit以下 | - | |||||||||||
| 温度影響※2 | 測温抵抗体 | （PVの±0.5%または±2℃の中で大きい方）±1digit以下（ただし、熱電対入力で-100℃以下は±5℃以内） ・熱電対L、U、C、G、R、S、Bは（PVの±0.5%または±5℃の中で大きい方）±digit以下 | |||||||||||
| 熱電対 | |||||||||||||
| 制御出力 | リレー | 250VAC 3A 1a | - | 250VAC 3A 1a | - | ||||||||
| SSR | - | 12VDC±3V 30mA以下 | - | 22VDC±3V 30mA以下 | |||||||||
| 電流 | - | DC 4-20mAまたはDC 0-20mA 選択 （負荷抵抗500Ω以下） | - | ||||||||||
| オプション 出力 | リレー | 250VAC 3A 1a | - | ||||||||||
| 通信 | RS485通信出力（Modbus RTU方式） | ||||||||||||
| オプション 入力 | CT入力 | 0.0-50.0A（1次側の電流値の測定範囲）※CT比は1/1,000 | - | ||||||||||
| デジタル入力 | ・有接点入力：ONのとき1kΩ以下、OFFのとき100kΩ以上 ・無接点入力：ONのとき残留電圧1.5V以下、OFFのとき漏れ電圧0.1mA以下 ・ソース電流：入力当たり約0.5mA | - | |||||||||||
| 制御方式 | 加熱、冷却 | ON／OF制御、P、PI、PD、PID制御 | |||||||||||
| 加熱&冷却 | |||||||||||||
| 調節感度 | 1～100℃／°F（0.1～100℃／°F）可変 | 1～100digit | |||||||||||
| 比例帯幅（P） | 0.1～999.9℃／°F | ||||||||||||
| 積分時間（I） | 0～9,999秒 | ||||||||||||
| 微分時間（D） | 0～9,999秒 | ||||||||||||
| 制御周期（T） | 0.1～120.0秒（リレー出力、SSR駆動電圧出力型に限る） | ||||||||||||
| 手動リセット値 | 0.0～100.0% | ||||||||||||
| サンプリング周期 | 50ms（2チャンネルの同時サンプリング） | 100ms（4チャンネル同時サンプリング） | |||||||||||
| 耐電圧 | 1,000VAC 50／60Hzにて1分間（入力端子と電源端子間） | ||||||||||||
| 耐振動 | 5～55Hz（周期1分間）複振幅0.75mm X、Y、Z 各方向2時間 | ||||||||||||
| リレー寿命 | 機械的 | 1,000万回以上 | |||||||||||
| 電気的 | 10万回以上（250VAC 3A 抵抗負荷） | ||||||||||||
| 絶縁抵抗 | 100MΩ以上（500VDCメガ） | ||||||||||||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（パルス幅1μs）±0.5kV | ||||||||||||
| 耐環境性 | 使用周囲 温度 | -10～+50℃、保存時：-20～+60℃ | |||||||||||
| 使用周囲 湿度 | 35～85%RH、保存時：-35～+85%RH | ||||||||||||
| 付属品 | 拡張用の接続コネクタ | ||||||||||||
| 電源／通信コネクタ［※基本モジュール（Basic Module）にのみ含まれる］ | |||||||||||||
| 絶縁形態 | 二重絶縁または強化絶縁（記号： 、測定入力部と電源部間の耐電圧：1kV） | ||||||||||||
| 獲得規格 | UL / CE | ||||||||||||
| 重量 | 約144g | 約152g | 約135g | 約143g | 約139g | 約148g | 約130g | 約139g | 約174g | 約166g | 約160g | 約152g | |
※1：熱電対 K、T、N、J、Eの-100℃以下とL、U、Platinel IIは±2℃±1digit以下です。熱電対Bの400℃以下は精度が保証されません。
熱電対R、Sの200℃以下とC、Gは3℃±1digit以下です。
※2：常温（23±5℃）外で使用時に適用されます。
※耐環境性の使用条件は氷結または結露しない状態です。
※重量は梱包を含めていません。
詳細情報
基本情報
多チャンネル（2/4チャンネル）モジュール型温度調節器。
【特長】
・製品1台でマルチチャンネル（4チャンネル／2チャンネル）の入・出力制御が可能。
・高速サンプリング制御が可能（4チャンネル：100ms／2チャンネル：50ms）。
・モジュールを接続コネクタで拡張することで、モジュール間の通信及び電源配線が不要：最大31台（124チャンネル／62チャンネル）まで拡張可能。
・入力チャンネル間の絶縁構造設計（耐電圧1,000VAC）。
・加熱／冷却の同時制御機能搭載。
・パソコンによるパラメータ設定可能（USB及びRS485通信）：デバイス総合管理プログラム（DAQMaster）無償提供。
・電源供給／結線なしにSCM-USを使用することでパラメータ設定可能。
・コネクタ結線方式によりメンテナンスが容易：センサ入力コネクタ、制御出力コネクタ、電源／通信コネクタ。
・マルチ入力/マルチレンジ。
・ヒータ断線警報（CT入力）機能。
