高精度標準型 PID制御温度調節器 TKシリーズ

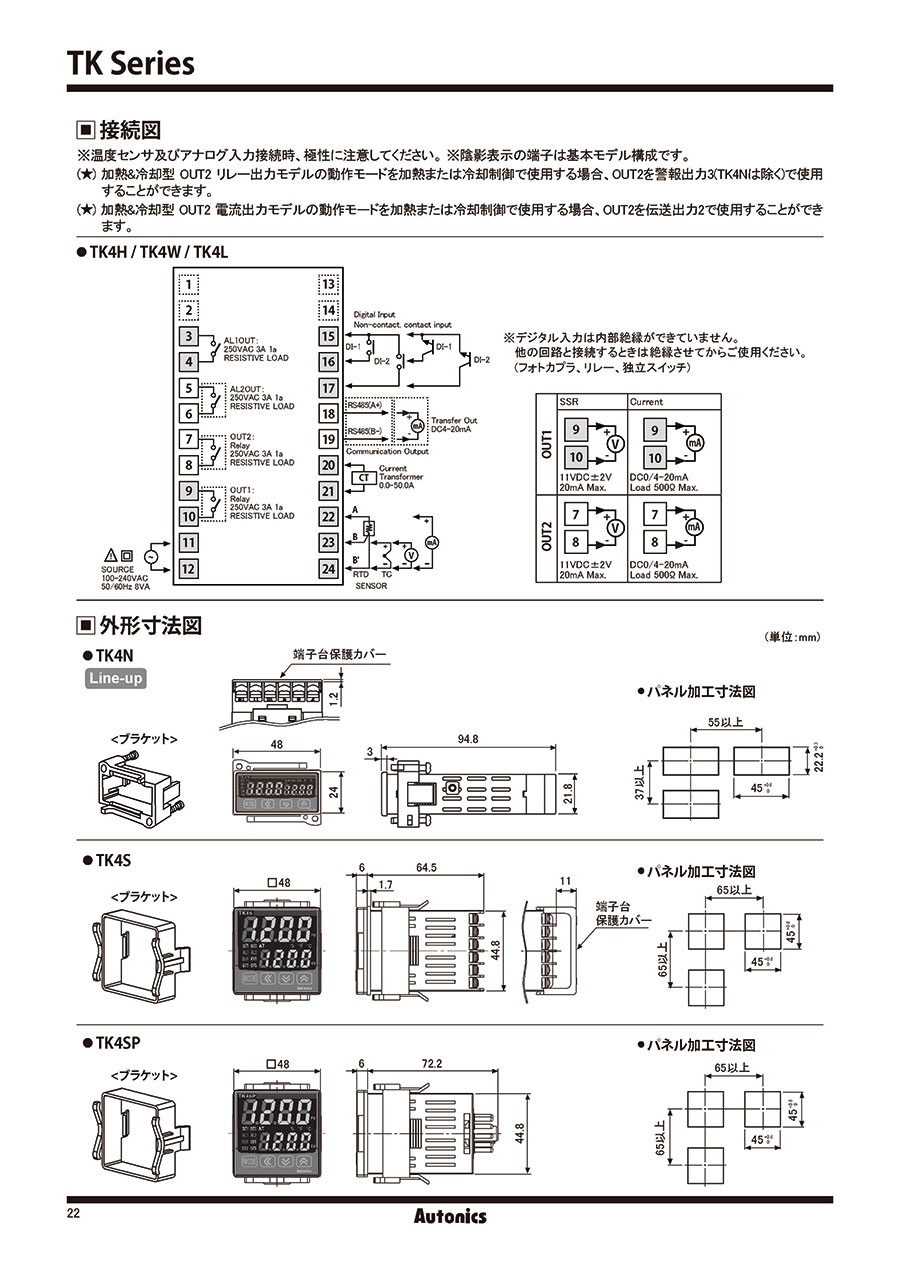

外形図

TK4SP

TK4S

TK4M

TK4W

TK4H

TK4L

製品仕様

型番		TK4N（★）	TK4SP	TK4S	TK4M	TK4W	TK4H	TK4L
電源電圧		100-240VAC 50/60Hz
許容電圧変動範囲		電源電圧の90～110
消費電力		6VA以下	8VA以下
表示方式		7セグメント（PV：赤色、SV：緑色）、他の表示部（緑色、黄色、赤色） LED方式
文字サイズ	PV（W×H）	4.5×7.2mm	7.0×14.0mm		9.5×20.0mm	8.5×17.0mm	7.0×14.6mm	11.0×22.0mm
	SV（W×H）	3.5×5.8mm	5.0×10.0mm		7.5×15.0mm	6.0×12.0mm	6.0×12.0mm	7.0×14.0mm
入力仕様	測温抵抗体	JPt100Ω、DPt100Ω、DPt50Ω、Cu100Ω、Cu50Ω、Nikel 120Ω（6種）
	熱電対	K、J、E、T、L、N、U、R、S、B、C、G、PLII（13種）
	アナログ	電圧：0-100mV、0-5V、1-5V、0-10V（4種） ／電流：0-20mA、4-20mA（2種）
表示精度	測温抵抗体	・常温（23℃±5℃）区間：（PVの±0.3%または±1 ℃の中で大きい方）±1digit ※ 1 ・常温以外の区間：（PVの±0.5%または±2℃の中で大きい方）±1digit ※TK4SPは精度基準に±1℃を加える。
	熱電対
	アナログ	・常温（23℃±5℃）区間：±0.3%F.S.±1digit      ・常温以外の区間±0.5℃ %F.S.±1digit
	CT入力	±5% F.S±1digit
制御出力	リレー	OUT1、OUT2：250VAC 3A 1a
	SSR	11VDC±2V 20mA以下
	電流	DC4-20mAまたはDC0-20mA選択（抵抗負荷500Ω以下）
警報出力	リレー	AL1、AL2リレー ：250VAC 3A 1a（※TK4N AL2 ：250VAC 0.5 A 1a （125VA以下）、TK4SPはAL1のみ）
オプション 出力	伝送出力	DC4-20mA（抵抗負荷500Ω以下、出力精度±0.3% F.S. ）
	通信出力	RS485通信出力（Modbus RTU方式）
オプション 入力	CT入力	0 0-50.0A（1次側のヒータ電流値の測定範囲） ※CT比は1/1,000（TK4SPは除く）
	デジタル入力	・有接点入力：ON時2kΩ以下、OFF時90kΩ以上 ・無接点入力：ON時残留電圧1.0V以下、OFF時漏れ電圧0.1mA以下 ・ソース電流：入力当たり約0.5mA ※TK4S/Mには1個（端子台数の制限）、TK4N/H/W/Lには2個である。（TK4SPは除く）
制御方式	加熱、冷却	ON/OFF、P、PI、PD、PID制御
	加熱&冷却
調節感度		・熱電対／測温抵抗体：1～100℃／゜F（0.1～100.0℃／゜F）可変 ・アナログ：1 ～100digit
比例帯幅（P）		0.1～999.9℃／ °F（0.1～ 999.9%）
積分時間（I）		0～9,999秒
微分時間（D）		0～9,999秒
制御周期（T）		リレー出力、SSR駆動出力：0.1～120.0秒 電流出力+SSR駆動出力：1.0～120.0秒
手動リセット値		0.0～100.0%
サンプリング周期		50ms
耐電圧		2,000VAC 50/60Hz 1分間（入力端子と電源端子間）
耐振動		5～55Hz（周期1分間）複振幅0.75mm X、Y、Z各方向 2時間
リレー寿命	機械的	OUT1/2：500万回以上、AL1/2：2,000万回以上（TK4H/W/Lは500万回以上）
	電気的	OUT1/2：20万回以上、AL1/2：10万回以上（TK4H/W/Lは20万回以上）
絶縁抵抗		100MΩ以上（500VDCメガ）
耐ノイズ		ノイズシミュレータによる方形波ノイズ（パルス幅1μs）±2kV R相、S相
停電保証		約10年（不揮発性半導体メモリ方式）
耐環境性	使用周囲 温度	-10～+50℃、保存時:-20～+60℃
	使用周囲 湿度	35～85%RH、保存時：35～85%RH
保護構造		IP65（前面部）※ただし、TK4SPはIP50（前面部）
絶縁形態		二重絶縁または強化絶縁（記号：  、測定入力部と電源部間の耐電圧2kV）
獲得規格		UL / CE
重量※2		約140g （約70g）	約130g （約85g）	約150g （約105g）	約210g （約140g）	約211g（約141g）		約294g （約198g）

※1 ：◎常温区間（23℃±5℃）

           ・熱電対K 、J 、T、N 、E の-100℃以下とL、U、PLII、測温抵抗体（★） Cu50Ω、DPt50Ω：（PVの+0.3%または±2℃の中で大きい方）±1digit
           ・熱電対C、GとR、Sの200℃以下：（PVの±0.3%または±3℃の中で大きい方）±1digit
           ・熱電対Bの400℃以下は精度規定がありません。
        ◎常温以外の区間
           ・測温抵抗体Cu50Ω、DPt50Ω：（PV の±0.5%または±3℃の中で大きい方）±1digit
           ・熱電対R、S、B、C、G:（PVの±○．5%または±5℃の中で大きい方）±1digit
           ・以外のセンサ：-100℃以下は±5℃以内
         ただし、TK4SPは精度基準に±1℃を加えます。

※2：梱包状態の重量であり、カッコ内の重量は本体のみの重量です。
※耐環境性の使用条件は氷結または結露しない状態です。
