ＪＦＥ継手

ねじ込み式可鍛鋳鉄製管継手ニップル

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 285円～21,605円特別価格

税込単価: 314円～23,766円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＪＦＥ継手

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＪＦＥ継手

通常出荷日：6 日目～

【特長】・ユビワ印管継手は、最新鋭設備と、徹底した品質管理により生産された製品...

種類
継手
接続種類
ねじ⇔ねじ同径・同種
接続形状
両ニップル
ねじの種類1
R
材質
鋳鉄
最高使用圧力区分
1.0Mpa以下
最高使用圧力 (MPa)
1
使用流体
水 / 空気 / 蒸気 / ガス / 油
内面樹脂ライニング
なし
最高使用圧力詳細(300°以下の蒸気、空気、ガス及び油) (MPa)
1.0
最高使用圧力詳細(120°以下の静流水) (MPa)
2.5

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

単位：mm

呼び	二面幅		L	E
	B
	六角	八角
1/8	14	-	32	11
1/4	17	-	34	12
3/8	21	-	36	13
1/2	26	-	42	16
3/4	32	-	47	18
1	38	-	52	20
1 1/4	46	-	56	22
1 1/2	54	-	60	23
2	-	63	66	25
2 1/2	-	80	73	28
3	-	95	81	32
4	-	120	92	37
5	-	145	104	42
6	-	170	116	46

【備考】

Eの寸法に対する許容差はJIS B 2301、表1の許容差を準用する。
テーパおねじの継手端から基準径の位置までの長さは、必要なしめしろが残るようにJIS B 0203の規定より短くしてあります。

表1：継手の端面から中心まで、及び端面から端面までの距離の許容差

単位：mm

端面から中心及び端面から端面までの距離	30以下	30を超え 50以下	50を超え 75以下	75を超え 100以下	100を超え 150以下	150を超え 200以下	200を超え 300以下	300を超え 400以下
許容差	±1.5	±2	±2.5	±3	±3.5	±4	±5	±6

型番リスト

表示件数

型番

ねじの呼び1	表面処理	最小発注数量

1B(25A)	なし	1個
1/2B(15A)	なし	1個
1/4B(8A)	なし	1個
1/8B(6A)	なし	1個
2B(50A)	なし	1個
3B(80A)	なし	1個
3/4B(20A)	なし	1個
3/8B(10A)	なし	1個
4B(100A)	なし	1個
5B(125A)	なし	1個
6B(150A)	なし	1個
1 1/2B(40A)	なし	1個
1 1/4B(32A)	なし	1個
2 1/2B(65A)	なし	1個
1B(25A)	亜鉛メッキ	1個
1/2B(15A)	亜鉛メッキ	1個
1/4B(8A)	亜鉛メッキ	1個
1/8B(6A)	亜鉛メッキ	1個
2B(50A)	亜鉛メッキ	1個
3B(80A)	亜鉛メッキ	1個
3/4B(20A)	亜鉛メッキ	1個
4B(100A)	亜鉛メッキ	1個
5B(125A)	亜鉛メッキ	1個
6B(150A)	亜鉛メッキ	1個
1 1/2B(40A)	亜鉛メッキ	1個
1 1/4B(32A)	亜鉛メッキ	1個
2 1/2B(65A)	亜鉛メッキ	1個

通常単価(税別) (税込単価)	通常出荷日

514円 ( 565円 )	5日目
405円 ( 446円 )	5日目
392円 ( 431円 )	5日目
362円 ( 398円 )	5日目
1,438円 ( 1,582円 )	5日目
3,728円 ( 4,101円 )	5日目
486円 ( 535円 )	5日目
362円 ( 398円 )	5日目
6,342円5,834円 ( 6,417円 )	5日目
14,511円13,059円 ( 14,365円 )	5日目
21,605円19,444円 ( 21,388円 )	5日目
996円 ( 1,096円 )	5日目
756円 ( 832円 )	5日目
2,392円 ( 2,631円 )	5日目
397円 ( 437円 )	5日目
285円 ( 314円 )	5日目
316円 ( 348円 )	5日目
294円 ( 323円 )	5日目
884円 ( 972円 )	5日目
2,432円 ( 2,675円 )	5日目
322円 ( 354円 )	5日目
3,804円 ( 4,184円 )	5日目
11,609円10,448円 ( 11,493円 )	5日目
17,976円16,178円 ( 17,796円 )	5日目
669円 ( 736円 )	5日目
469円 ( 516円 )	5日目
1,608円 ( 1,769円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ユビワ印管継手は、最新鋭設備と、徹底した品質管理により生産された製品です。
・また、ユビワ印PL継手は、ねじ部を除き、その内外面に粉体エポキシ樹脂を特殊な塗装方法により被膜焼付したもので、密着性、耐食性など非常に優れています。
・どちらも安心してご使用いただける製品です

カタログ

商品TOP

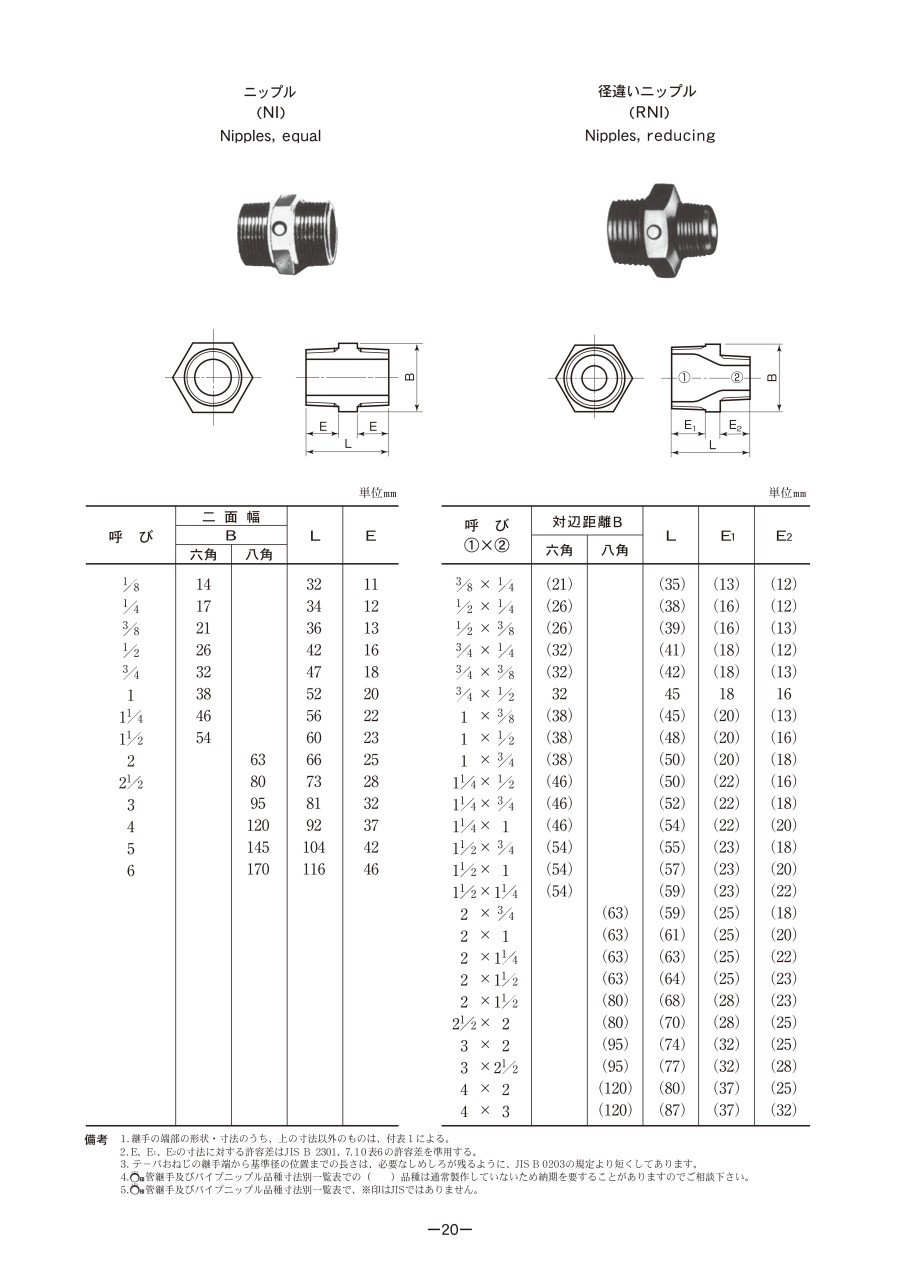

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
